Kakav je sastav magneta NdFeB? Kompletan vodič

The Sastav magneta NdFeB je precizno projektirana metalurška formula koja se temelji na intermetalnom spoju neodim-željezo-bor (Nd₂Fe₁₄B), koji tvori tvrdu magnetsku fazu koja ovim magnetima daje njihovu izvanrednu snagu. U tipičnom komercijalnom sinteru neodimijski magnet , neodimij čini otprilike 29% do 32% težinski , željezo čini 64% do 68% , a bor čini oko 1,0% do 1,2% , s preostalom frakcijom koja se sastoji od aditivnih elemenata kao što su disprozij, terbij, prazeodimij, kobalt, bakar, aluminij i niobij koji se uvode radi povećanja koercitivnosti, toplinske stabilnosti i otpornosti na koroziju. Prema Časopis za magnetizam i magnetske materijale , otkriće Nd₂Fe₁₄B faze 1984. godine od strane Masato Sagawa i Johna Croata revolucioniralo je tehnologiju permanentnih magneta stvaranjem magneta s maksimalnim energetskim produktom većim od 50 megagauss-oersteda (MGOe) , otprilike deset puta više od feritnih magneta koje je zamijenio. Razumijevanje točnog Sastav magneta NdFeB a funkcija svakog sastavnog elementa ključna je za inženjere koji odabiru ispravan stupanj magneta za visokotemperaturne motore, generatore vjetroturbina, medicinske uređaje za snimanje i potrošačku elektroniku.

Istražite ključne primjene magnetskih materijala

1. Koji je osnovni sastav NdFeB magneta?

Osnovni sastav magneta NdFeB je intermetalni spoj Nd₂Fe₁₄B, koji čini približno 85% do 95% volumena magneta i osigurava tvrdu magnetsku fazu odgovornu za stvaranje intenzivnog magnetskog polja. Atomska struktura Nd₂Fe₁₄B je tetragonalni kristalni sustav sa složenom jediničnom ćelijom koja sadrži 68 atoma : 8 atoma neodija, 56 atoma željeza i 4 atoma bora. Atomi neodija zauzimaju specifična mjesta rešetke gdje njihovi nespareni 4f elektroni stvaraju ogromnu magnetokristalnu anizotropiju koja daje NdFeB njegovu visoku koercitivnost. Atomi željeza, koji zauzimaju šest kristalografski različitih mjesta, osiguravaju visoku magnetizaciju zasićenja kroz svoje poravnate 3d elektronske spinove. Atomi bora, iako mali u broju, strukturno su kritični jer stabiliziraju tetragonalnu fazu i sprječavaju stvaranje drugih, magnetski inferiornih željezno-neodimskih faza. Bez bora, legura bi kristalizirala u mješavinu mekih magnetskih faza koje ne bi mogle zadržati trajni magnetski naboj. U tipičnoj reklami Sastav magneta NdFeB , ukupni težinski postoci elemenata su približno 29-32% neodimija, 64-68% željeza i 1,0-1,2% bora . Međutim, lijevana legura prije sinteriranja namjerno je formulirana tako da bude malo bogatija neodimijem od stehiometrijskog omjera 2:14:1. Ovaj višak neodimija tvori fazu granice zrna bogatu neodimijem koja je neophodna za proces sinteriranja u tekućoj fazi i za magnetsko odvajanje zrnaca Nd₂Fe₁₄B jedno od drugog, što dramatično povećava koercitivnost. Faza bogata neodimijem obično čini 5% do 15% ukupnog volumena i može sadržavati otopljeni kisik, ugljik i male količine prijelaznih metala.

2. Uloga svakog elementa u sastavu NdFeB magneta

Svaki element u sastavu magneta NdFeB služi specifičnoj strukturnoj ili magnetskoj funkciji, a promjena ravnoteže tih elemenata—čak i za djeliće postotka—može dramatično promijeniti koercitivnost magneta, remanenciju, temperaturnu stabilnost i otpornost na koroziju. Detaljne uloge jezgre i dodatnih elemenata su sljedeće:

• Neodimij (Nd): Neodimij je primarni element rijetke zemlje koji osigurava ogromnu magnetokristalnu anizotropiju. Njegova 4f elektronska orbitala je visoko usmjerena, stvarajući laku os magnetizacije duž c-osi tetragonalnog kristala. Ovo polje anizotropije doseže približno 7,3 tesla , što je temeljni razlog zašto NdFeB magneti može postići tako visoku koercitivnost. U praksi, komercijalni magneti često koriste mješavinu neodimija i praseodimija u prirodnom omjeru didimija jer su dva elementa kemijski slična i njihovo odvajanje povećava troškove bez proporcionalne magnetske koristi za mnoge primjene.
• Željezo (Fe): Željezo osigurava visoku magnetizaciju zasićenja. Njegovi trodimenzionalni spinovi elektrona poravnavaju se feromagnetski i grubo doprinose 2,2 Bohrova magnetona po atomu na ukupni magnetski moment. Remanencija magneta NdFeB izravno je proporcionalna volumenskom udjelu faze Nd₂Fe₁₄B i poravnanju spinskih momenata željeza. Djelomična zamjena željeza kobaltom, obično s 5% do 15% udjela željeza, povećava Curiejevu temperaturu i poboljšava toplinsku stabilnost, iako blago smanjuje magnetizaciju zasićenja na sobnoj temperaturi.
• Bor (B): Bor je esencijalni metaloid koji stabilizira tetragonalnu kristalnu strukturu. Njegov mali atomski radijus omogućuje mu da se uklopi u intersticijska mjesta unutar okvira željezo-neodim, gdje formira usmjerene kovalentne veze koje zaključavaju atome u ispravnoj konfiguraciji. Bez bora, legura bi se razložila na binarne faze Nd₂Fe₁₇ i NdFe₂, od kojih niti jedna ne posjeduje potrebnu magnetokristalnu anizotropiju.
• Disprozij (Dy) i terbij (Tb): Ovi teški elementi rijetke zemlje najkritičniji su aditivi u Sastav magneta NdFeB za primjenu na visokim temperaturama. Disprozij zamjenjuje neodimij u rešetki Nd₂Fe₁₄B, povećavajući polje anizotropije, a time i koercitivnost, što omogućuje magnetu otpornost na demagnetizaciju na povišenim temperaturama. Magnet s 4% do 8% disprozija po težini može održati korisnu koercitivnost na 150°C do 200°C , u usporedbi s maksimalnom temperaturom od oko 80°C za magnet bez disprozija. Terbij je još učinkovitiji od disprozija, ali je rjeđi i skuplji.
• Kobalt (Co): Kobalt povisuje Curiejevu temperaturu faze Nd₂Fe₁₄B za otprilike 10°C po atomskom postotku zamjena za željezo. Magnet s 5% kobalta može imati Curiejevu temperaturu od 350°C do 370°C u usporedbi s 310°C do 320°C za sastav bez kobalta. Kobalt također poboljšava otpornost na koroziju smanjujući elektrokemijsku razliku potencijala između zrna Nd₂Fe₁₄B i faze granica zrna bogate neodimijem.
• Bakar (Cu), aluminij (Al) i niobij (Nb): Ovi manji aditivi, obično prisutni u 0,1% do 1,0% svaki, pročišćava mikrostrukturu tijekom sinteriranja i poboljšava ponašanje vlaženja faze tekuće granice zrna. Niobij stvara male taloge koji učvršćuju granice zrna i sprječavaju prekomjerni rast zrna tijekom ciklusa sinteriranja na visokoj temperaturi, što je bitno za održavanje fine veličine zrna i visoke koercitivnosti.

3. Kako sastav određuje tri ključna magnetska svojstva

Sastav NdFeB magneta izravno upravlja trima glavnim magnetskim parametrom — remanencijom, koercitivnošću i maksimalnim energetskim produktom — a svaka prilagodba ravnoteže elemenata pomiče magnet duž spektra kompromisa u pogledu performansi. Remanencija (Br) potpuno gusta, savršeno usklađena NdFeB magnet fundamentalno je ograničena magnetizacijom zasićenja faze Nd₂Fe₁₄B, koja je približno 1,6 tesla . U praksi komercijalni sinterirani magneti postižu vrijednosti remanence od 1,0 do 1,5 tesla , ovisno o volumenskom udjelu magnetske faze i stupnju kristalografskog poravnanja postignutog tijekom faze prešanja. Intrinzična koercitivnost (Hci) kontrolirana je poljem magnetokristalne anizotropije zrnaca Nd₂Fe₁4B i učinkovitošću faze granice zrna u magnetskoj izolaciji svakog zrna. Čisti Nd₂Fe₁₄B ima polje anizotropije od oko 7,3 tesla, ali praktična koercitivnost je samo djelić ove vrijednosti—obično 10 do 30 kilo-ersteda (kOe) — jer obrnute magnetske domene nukleiraju na granicama zrna i defekti kristala pri mnogo nižim poljima od teorijske granice. Dodavanjem disprozija povećava se polje anizotropije, a time i koercitivnost, ali se disprozij antiferomagnetski spaja sa željezom, što smanjuje magnetizaciju zasićenja i remanenciju. Ovo je središnji kompromis u dizajnu Sastav magneta NdFeB : veći sadržaj teških rijetkih zemalja osigurava veću koercitivnost i bolju izvedbu na povišenoj temperaturi po cijenu manjeg ostatka sobne temperature i maksimalnog energetskog proizvoda. Maksimalni energetski proizvod (BHmax), mjeren u MGOe, predstavlja maksimalnu količinu magnetske energije koja se može pohraniti u jedinici volumena magneta. Teorijski maksimum za Nd₂Fe₁₄B je približno 64 MGOe . Komercijalni magneti razreda N52 postižu oko 50 do 53 MGOe , dok se visokotemperaturni stupnjevi s teškim dodacima rijetkih zemalja obično kreću od 30 do 45 MGOe .

4. Sinterirani u odnosu na vezani NdFeB: Kako se razlikuju sastav i obrada

Kompozicija NdFeB magneta prerađuje se u magnete kroz dvije bitno različite proizvodne rute — sinteriranje i spajanje — čime se proizvode magneti s vrlo različitim gustoćama, magnetskim svojstvima i prikladnošću primjene. Tablica u nastavku sažima ključne razlike između sinteriranih i spojenih NdFeB magneti .

5. Teški elementi rijetke zemlje i tehnologija difuzije granica zrna

Teški elementi rijetke zemlje - disprozij i terbij - dodaju se sastavu NdFeB magneta kako bi se povećala koercitivnost na visokim temperaturama, ali moderna tehnologija difuzije na granicama zrna sada postiže ovo poboljšanje s daleko manje materijala koncentriranjem ovih skupih elemenata samo na površinama zrna gdje su najučinkovitiji. U konvencionalnom Sastav magneta NdFeB , disprozij se jednolično miješa u prahu legure prije sinteriranja. Budući da disprozij zamjenjuje neodimij u cijelom volumenu svakog zrna Nd₂Fe₁₄B, značajan dio skupe teške rijetke zemlje učinkovito se gubi u unutrašnjosti zrna, gdje smanjuje remanenciju bez proporcionalnog doprinosa povećanju koercitivnosti. Difuzija na granicama zrna, razvijena početkom 2000-ih i sada široko rasprostranjena u komercijalnoj proizvodnji, ima drugačiji pristup. Potpuno sinterirani magnet sa standardnim sastavom s niskim sadržajem disprozija ili bez disprozija obložen je tankim slojem praha disprozijevog fluorida ili terbijevog fluorida, zatim toplinski obrađen na temperaturi pri kojoj teška rijetka zemlja difundira duž granica zrna u unutrašnjost magneta. Atomi disprozija preferirano putuju duž faze granice zrna bogate neodimijem i zamjenjuju neodim samo u tankoj ljusci na vanjskoj površini svakog zrna, tipično 1 do 3 mikrona duboko . Budući da obrnute magnetske domene nukleiraju na površinama zrna, ova tanka ljuska bogata disprozijem pruža isti poticaj koercitivnosti kao i homogeni dodatak tijekom korištenja 50% do 70% manje disprozija . Magnet proizveden difuzijom na granicama zrna može postići koercitivnost od 25 do 30 kOe s ukupnim sadržajem disprozija manjim od 2% težine , u usporedbi sa 6% do 8% potrebnih u konvencionalnom homogenom sastavu. Ova je tehnologija bila ključna u smanjenju troškova i ranjivosti opskrbnog lanca NdFeB magneti za vučne motore električnih vozila, gdje je bitna koercitivnost visoke temperature, a cijene disprozija povijesno su bile nestabilne.

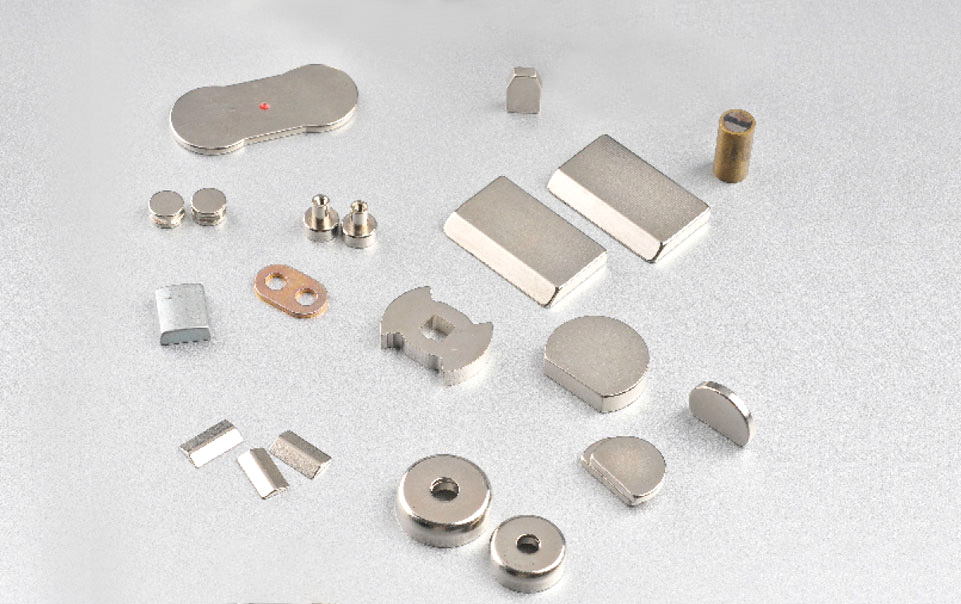

6. Vrste NdFeB magneta i njihove varijacije sastava

Komercijalni sustav ocjenjivanja za NdFeB magnete—kao što su N35, N52, N35SH i N48UH—kodira i proizvod energije sobne temperature i maksimalnu radnu temperaturu, a svaka obitelj ocjenjivanja odgovara specifičnom sastavu NdFeB magneta optimiziranom za određeno toplinsko okruženje. Sljedeći popis objašnjava uobičajene sufikse ocjena i njihove sastavne implikacije:

• N-razred (bez sufiksa): Standardni sastav s minimalnim ili bez teških dodataka rijetkih zemalja. Maksimalna radna temperatura je obično 80°C . Ovi stupnjevi, poput N35 do N52, nude proizvod s najvišom sobnom temperaturom energije i koriste se u potrošačkoj elektronici, računalnim tvrdim diskovima i magnetskim zatvaračima.
• M-razred (srednja koercitivnost): Lagano poboljšana intrinzična koercitivnost kroz male dodatke disprozija ili optimiziranu veličinu zrna. Maksimalna radna temperatura je otprilike 100°C . Koristi se u primjenama motora na umjerenim temperaturama.
• H-razred (visoka koercitivnost): Sadrži veći udio disprozija u Sastav magneta NdFeB . Maksimalna radna temperatura je 120°C . Naširoko se koristi u industrijskim servo motorima i generatorima.
• SH-razred (super visoka koercitivnost): Daljnji povećani sadržaj disprozija ili obrada difuzijom granica zrna. Maksimalna radna temperatura je 150°C . Specificirano za automobilske vučne motore i alate za istraživanje nafte u bušotinama.
• UH-razred (ultra-visoka koercitivnost): Teški dodatak disprozija ili terbija. Maksimalna radna temperatura je 180°C . Koristi se u motorima električnih vozila velike brzine i aktuatorima u zrakoplovima.
• EH-razred (ekstremno visoka koercitivnost): Najveći sadržaj teške rijetke zemlje. Maksimalna radna temperatura je 200°C . Rezervirano za specijalizirane vojne i svemirske primjene gdje je rizik od demagnetizacije ekstreman.

Često postavljana pitanja o sastavu NdFeB magneta

Koja je točna kemijska formula glavne faze u NdFeB magnetima?

Primarna magnetska faza u NdFeB magneti je Nd₂Fe₁4B, tetragonalni kristal s jediničnom ćelijom koja sadrži 68 atoma. U komercijalnim magnetima, dio neodimija obično je zamijenjen prazeodimijem, a dio željeza zamijenjen je kobaltom, tako da je stvarni sastav faze točnije zapisan kao (Nd,Pr)₂(Fe,Co)₁₄B.

Zašto su NdFeB magneti toliko jači od feritnih magneta?

The Sastav magneta NdFeB proizvodi magnetizaciju zasićenja od oko 1,6 tesla i polje magnetokristalne anizotropije od 7,3 tesla, dok stroncijevi feritni magneti imaju magnetizaciju zasićenja od samo oko 0,47 tesla. Ova fundamentalna razlika u atomskom magnetskom momentu i interakciji kristalnog polja znači da NdFeB može pohraniti otprilike deset puta više magnetske energije po jedinici volumena nego ferit.

Mogu li se NdFeB magneti napraviti bez teških elemenata rijetke zemlje?

Da, bez teških rijetkih zemalja NdFeB magneti su komercijalno dostupni i sve se više koriste u aplikacijama gdje maksimalna radna temperatura ne prelazi oko 80°C do 100°C. Ovi se magneti oslanjaju na izuzetno finu veličinu zrna, obično ispod 2 do 3 mikrona , i optimiziranu kemiju granica zrna kako bi se postigla odgovarajuća koercitivnost bez disprozija ili terbija.

Uključuje li sastav NdFeB kobalt u svim magnetima?

Ne. Kobalt je izborni aditiv u Sastav magneta NdFeB . Koristi se prvenstveno u visokotemperaturnim stupnjevima za podizanje Curiejeve temperature i poboljšanje otpornosti na koroziju. Standardni magneti razreda N za primjenu na sobnoj temperaturi često sadrže malo ili nimalo kobalta. Prisutnost kobalta obično je naznačena u podatkovnoj tablici proizvođača.

The Sastav magneta NdFeB je trijumf inženjeringa materijala, gdje precizna kontrola glavnih elemenata i aditiva u tragovima na atomskoj razini daje najjače trajne magnete ikad proizvedene. Od temeljne Nd₂Fe₁₄B faze koja osigurava magnetsku okosnicu, do granica zrnaca obogaćenih disprozijem koje održavaju koercitivnost na visokoj temperaturi, svaki sastojak igra nezamjenjivu ulogu u određivanju hoće li konačni magnet pokretati električno vozilo, stabilizirati generator vjetroturbine ili jednostavno držati zatvorena vrata ormarića.
