Što je motor s neodimijskim magnetom i kako radi

A motor s neodimijskim magnetom je visokoučinkoviti sinkroni motor s permanentnim magnetom (PMSM) ili istosmjerni motor bez četkica (BLDC) koji koristi snažne magnete neodimij-željezo-bor (NdFeB) rijetke zemlje ugrađene u ili montirane na rotor za stvaranje magnetskog polja potrebnog za rotaciju. Za razliku od tradicionalnih indukcijskih motora koji troše električnu energiju za stvaranje magnetskog polja u rotoru, a motor s neodimijskim magnetom dobiva svoj tok rotora od permanentnih magneta s energetskim proizvodom koji doseže 50 megagauss-oersteds (MGOe) ili više , potpuno eliminirajući gubitke bakra u rotoru i omogućujući razine učinkovitosti koje rutinski prelaze 95%. Prema Međunarodnoj agenciji za energiju (IEA), sustavi koje pokreću električni motori čine približno 45% globalne potrošnje električne energije , a tekući prijelaz s indukcijskih motora na konstrukcije trajnih magneta temeljene na neodimiju u električnim vozilima, industrijskoj automatizaciji i HVAC sustavima predstavlja jedan od najutjecajnijih prijelaza uštede energije koji su u tijeku u globalnom gospodarstvu.

Istražite ključne primjene magnetskih materijala

Što je motor s neodimijskim magnetom i kako radi?

Motor s neodimijskim magnetom je električni motor u kojem magnetsko polje rotora stvaraju sinterirani trajni magneti neodimij-željezo-bor, a ne elektromagneti, a rotacija se postiže elektroničkom komutacijom namota statora kako bi se stvorilo rotirajuće elektromagnetsko polje koje rotor prati u preciznom sinkronizmu. Temeljni princip rada uključuje interakciju između rotirajućeg magnetskog polja koje stvaraju zavojnice statora i fiksnih magnetskih polova ugrađenih u rotor. Neodimijski magneti odabrani su jer posjeduju najveću magnetsku remanenciju (Br) i koercitivnost (Hc) od bilo kojeg komercijalno dostupnog materijala za trajne magnete. Tipični neodimijski magnet razreda N52 pokazuje remanentnost od približno 1,44 do 1,48 tesla i intrinzična prisila koja prelazi 11 000 oersteda . Kada su ovi magneti raspoređeni u Halbachov niz ili konvencionalnu površinski montiranu konfiguraciju na rotoru, oni proizvode intenzivan, stabilan magnetski tok koji je u interakciji s izmjeničnim polovima statora. Kontroler motora, koji prima povratnu informaciju o položaju od senzora s Hallovim efektom ili rezolvera, pokreće faze statora u pažljivo određenom slijedu koji održava optimalan kut zakretnog momenta između polja statora i rotora. Budući da magneti rotora proizvode vlastiti tok, rotoru nije potrebno dovoditi struju magnetiziranja, a jedini gubici nastaju u namotima statora, magnetskim čeličnim lamelama i ležajevima. Ovaj elegantni princip rada je ono što omogućuje a motor s neodimijskim magnetom isporučiti više mehaničke snage po jedinici električnog inputa od bilo koje druge komercijalno održive topologije motora.

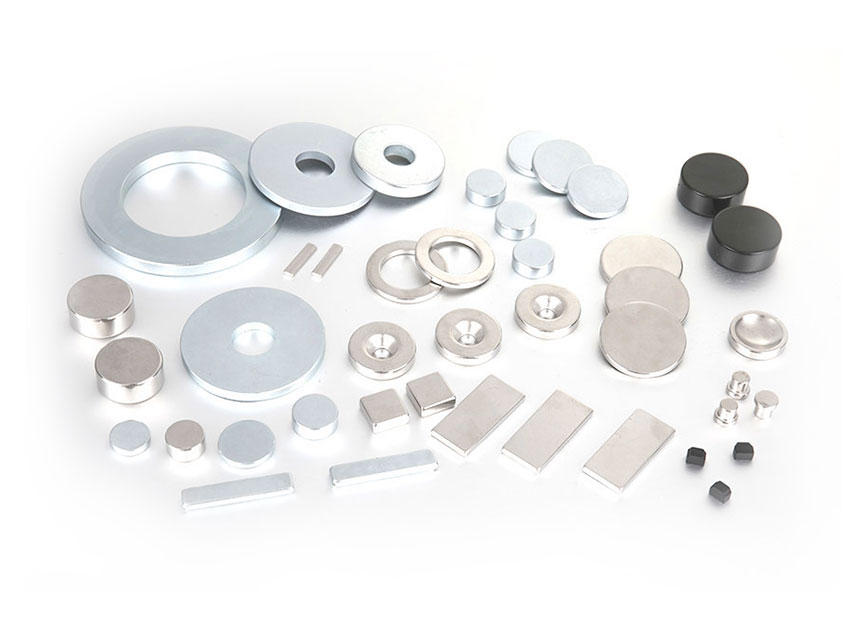

Znanost o materijalima iza neodimijskih trajnih magneta

Učinkovitost motora s neodimijskim magnetom izravno se može pripisati izvanrednim magnetskim svojstvima spoja neodimij-željezo-bor, koji je otkriven 1984. i od tada je rafiniran u najjači trajni magnetski materijal dostupan po bilo kojoj cijeni. Ključne magnetske metrike koje razlikuju NdFeB magnete od njihovih prethodnika—feritnih (keramičkih) magneta i samarij-kobalt magneta—su sažete u nastavku:

• Maksimalni energetski proizvod (BHmax): Neodimijski magneti postižu BHmax vrijednosti od 30 do 52 MGOe , u usporedbi sa samo 1 do 5 MGOe za feritne magnete i 15 do 30 MGOe za samarij-kobalt. To znači da neodimijski rotor može generirati isti magnetski tok kao feritni rotor koji je fizički četiri do deset puta veći, što omogućuje dramatična smanjenja veličine i težine motora koja karakteriziraju modernu motor s neodimijskim magnetom dizajne.
• Magnetska remanencija (Br): NdFeB kvalitete N52 zadržava gustoću toka od 1,44 do 1,48 tesla nakon magnetizacije. Površina poprečnog presjeka magnetskog materijala potrebna za postizanje dane gustoće toka zračnog raspora obrnuto je proporcionalna remanenciji, tako da magneti s visokim sadržajem Br omogućuju uže, lakše rotore.
• Unutarnja koercitivnost (Hci): Vrste visoke koercitivnosti dizajnirane za motorne primjene, često označene sufiksom "H" kao što su N45SH ili N48UH, mogu se oduprijeti demagnetizaciji iz polja statora i povišenih temperatura do 150 do 220 stupnjeva Celzijusa . Prema istraživanju objavljenom u Časopis za primijenjenu fiziku , dodavanje disprozija ili terbija na granice zrna NdFeB povećava koercitivnost pričvršćivanjem stijenki magnetske domene, iako po cijenu skromnog smanjenja remanencije.

Kritičko razmatranje u motor s neodimijskim magnetom dizajn je temperaturni koeficijent magneta. Remanencija NdFeB opada brzinom od približno 0,10% do 0,12% po stupnju Celzija porasta temperature, a koercitivnost još oštrije pada. Na 120 stupnjeva Celzija, standardni magnet N-grade može izgubiti 20% do 30% svoje koercitivnosti sobne temperature. Zbog toga proizvođači motora odabiru visokotemperaturne stupnjeve i pažljivo modeliraju toplinsko ponašanje rotora kako bi osigurali da magneti ostanu unutar sigurnog radnog okvira u cijelom rasponu brzine i opterećenja.

Usporedba motora s neodimijskim magnetom i drugim motornim tehnologijama

Kada inženjeri procjenjuju motor s neodimijskim magnetom u usporedbi s indukcijskim motorom, motorom s uključenom reluktancijom ili motorom s feritnim permanentnim magnetom, neodimijski dizajn dosljedno pruža superiornu gustoću snage i učinkovitost, iako uz veću cijenu materijala i s implikacijama u opskrbnom lancu vezanim uz proizvodnju elemenata rijetke zemlje. Donja tablica daje kvantitativnu usporedbu ključnih parametara performansi koji utječu na odabir tehnologije motora za vučnu i industrijsku primjenu.

Gdje se danas koriste motori s neodimijskim magnetima?

Motor s neodimijskim magnetom postao je dominantna pogonska tehnologija u industriji električnih vozila, preferirani izbor za industrijske servo sustave visokih performansi i komponenta koja omogućuje elektrifikaciju zrakoplova i pomorskih plovila. Specifični sektori u kojima ovi motori imaju najveći utjecaj uključuju:

• Vučni motori električnih vozila: Velika većina električnih vozila na baterije i plug-in hibridnih vozila prodanih u cijelom svijetu koristi a motor s neodimijskim magnetom kao njihova primarna pogonska jedinica. Tipični putnički EV vučni motor sadrži između 1,0 i 2,5 kilograma neodimijskih magneta, s točnom količinom ovisno o snazi motora i specifičnoj topologiji rotora. Prema analizi tržišta Adamas Intelligencea iz 2023., globalni sektor električnih vozila trošio je približno 20 000 tona magneta neodim-željezo-bor u 2022., brojka za koju se predviđa da će se više nego udvostručiti do 2030. kako se proizvodnja električnih vozila ubrzava. NEDC ili WLTP raspon vožnje modernog EV-a izravno je pod utjecajem učinkovitosti motora: svaki postotak povećanja učinkovitosti pretvara se u približno 2% do 3% dodatnog raspona iz istog kapaciteta baterije, zbog čega proizvođači automobila mnogo ulažu u optimizaciju dizajna svojih motora s trajnim magnetima.
• Industrijska automatizacija i robotika: Servo motori visoke preciznosti koji postavljaju robotske ruke, osi CNC alatnih strojeva i oprema za proizvodnju poluvodiča gotovo univerzalno koriste neodimijske rotore. Visoki omjer zakretnog momenta i inercije a motor s neodimijskim magnetom omogućuje stope ubrzanja 10 000 okretaja u minuti u sekundi ili više, omogućujući pick-and-place robotu da završi ciklus u djeliću sekunde. Reakcija bez zazora i visoke krutosti ovih motora ključna je za sub-mikronsku točnost pozicioniranja koja je potrebna u koračnim pločicama i sustavima za optičko poravnanje.
• Generatori vjetroturbina: Generatori s permanentnim magnetom s izravnim pogonom za vjetroturbine od više megavata eliminiraju mjenjač, koji je komponenta koja zahtijeva najviše održavanja i koja je najsklonija kvarovima u konvencionalnim vjetroturbinama. Pučinski vjetrogenerator snage 6 megavata s izravnim pogonom može sadržavati preko 600 kilograma neodimijskih magneta raspoređenih u rotoru velikog promjera koji rotira istom malom brzinom kao i lopatice turbine. Dobitak učinkovitosti od uklanjanja gubitaka u mjenjaču više nego kompenzira veće troškove magneta tijekom 25-godišnjeg životnog vijeka turbine.
• Zrakoplovstvo i obrana: Inicijativa za više električnih zrakoplova i nova vozila za urbanu zračnu mobilnost s električnim vertikalnim uzlijetanjem i slijetanjem (eVTOL) zahtijevaju motore s najvećim mogućim omjerom snage i težine. A motor s neodimijskim magnetom dizajniran za primjenu u zrakoplovstvu može postići kontinuirano prekoračenje gustoće snage 5 kilovata po kilogramu , što je otprilike dvostruko više od indukcijskog motora ekvivalentne nazivne snage. Ova ušteda težine je najvažnija u zrakoplovu, gdje svaki kilogram mase motora smanjuje nosivost ili domet.
• Potrošačka elektronika i kućanski aparati: Istosmjerni motori bez četkica u bežičnim usisavačima, sušilima za kosu, ventilatorima za hlađenje računala i pogonskim sustavima dronova ovise o minijaturnim neodimijskim magnetima za isporuku potrebnog okretnog momenta iz iznimno kompaktnog oblika. Vrhunski bežični vakuumski motor vrti se preko glave 100 000 okretaja u minuti i stane u dlan, što je moguće samo zahvaljujući gustoći toka koju osigurava neodimijski rotor.

Proizvodnja motora s neodimijskim magnetom: ključni procesni koraci

Proizvodnja motora s neodimijskim magnetom visokih performansi zahtijeva preciznu integraciju blokova sinteriranih magneta u hrpu lameliranja rotora, nakon čega slijedi magnetizacija, dinamičko balansiranje i rigorozno testiranje na kraju linije kako bi se potvrdila učinkovitost i toplinska izvedba. Kritične faze proizvodnje su sljedeće:

1. Sklop jezgre statora: Laminacije od električnog čelika tankog promjera, obično debljine od 0,20 do 0,35 milimetara, buše se ili laserski režu, slažu i zavaruju ili spajaju. Utori statora su izolirani, a prethodno oblikovani bakreni svici umetnuti su pomoću automatiziranih strojeva za namatanje. Za vučne motore velike gustoće snage sve se više koriste ukosni namoti izrađeni od pravokutne bakrene žice jer postižu veći faktor punjenja utora—do 70% do 75% u usporedbi s 45% do 55% za namote s okruglom žicom—što smanjuje otpor i poboljšava hlađenje.
2. Umetanje magneta rotora: Blokovi neodimijskih magneta, koji su strojno obrađeni na precizne dimenzije i obloženi niklom, epoksidom ili aluminijem kako bi se spriječila korozija, umetnuti su u utore u hrpi lameliranih rotora. U dizajnu unutarnjih trajnih magneta (IPM), magneti su ukopani u šupljine u obliku slova V ili delta koje stvaraju moment magnetske otpornosti uz moment permanentnog magneta. Ovisno o površinskoj brzini rotora, magneti se mogu učvrstiti visokotemperaturnim epoksidom, omotom od kevlara ili pričvrsnom čahurom.
3. Magnetizacija: Nakon sastavljanja, rotor se postavlja u uređaj za magnetiziranje visokog polja koji stvara pulsirajuće magnetsko polje veće od 30 000 oersteda , zasićujući neodimijski materijal u željenom uzorku polova. Magnetiziranje na licu mjesta potpuno sastavljenog motora također je uobičajeno jer eliminira rukovanje snažno magnetiziranim rotorima tijekom sastavljanja.
4. Dinamičko balansiranje: Budući da je rotor a motor s neodimijskim magnetom često radi pri brzinama većim od 15.000 okretaja u minuti u EV aplikacijama, mora biti uravnotežen na vrlo usku razinu, obično G2.5 ili G1.0 prema ISO 1940-1. Sile neuravnoteženosti rastu s kvadratom brzine vrtnje, tako da čak i nekoliko gram-milimetara preostale neuravnoteženosti može generirati neprihvatljive vibracije i opterećenja ležaja pri najvećoj brzini.
5. Završna montaža i testiranje: Stator i rotor su spojeni, ležajevi su postavljeni, a krajnji štitovi su pričvršćeni. Svaki proizvodni motor prolazi niz automatiziranih testova, uključujući otpor namota, otpor izolacije, analizu povratnog EMF valnog oblika, struju praznog hoda i mapiranje učinkovitosti pri punom opterećenju. A motor s neodimijskim magnetom namijenjen za automobilsku vuču također mora proći testove ciklusa toplinskog udara i vibracija koji simuliraju 15 godina rada na vozilu.

Izazovi i budući razvoj tehnologije motora s neodimijskim magnetom

Unatoč svojim prednostima u radu, motori s neodimijskim magnetima suočavaju se s tri značajna izazova: koncentracija opskrbnog lanca rijetkih zemalja, volatilnost cijena i rizik od trajne demagnetizacije na povišenim temperaturama. Rijetki zemni elementi neodimij, prazeodimij, disprozij i terbij vade se i prerađuju pretežno u jednoj zemljopisnoj regiji, a odvajanje ovih kemijski sličnih elemenata zahtijeva ekološki intenzivnu ekstrakciju otapalom. Kao odgovor, dizajneri motora slijede dvije komplementarne strategije. Prva je tehnologija difuzije na granicama zrna, koja nanosi tanak sloj disprozija ili terbija samo na površine zrnaca neodimija unutar magneta, smanjujući veliku potrošnju rijetkih zemalja za 30% do 50% uz postizanje ekvivalentne koercitivnosti. Drugi je razvoj topologija motora bez rijetkih zemalja ili sa smanjenim udjelom rijetkih zemalja koje koriste feritne magnete ili načela sklopljene reluktancije za primjene gdje apsolutna maksimalna gustoća snage nije najvažniji zahtjev. Istraživanje koje je objavio nacionalni laboratorij Oak Ridge pokazalo je da sinkroni otporni motor na bazi ferita može postići 85% do 90% gustoće snage ekvivalentnog neodimijskog motora po znatno nižoj cijeni, iako se razlika u učinkovitosti povećava pri visokim razinama zakretnog momenta. Budućnost motor s neodimijskim magnetom vjerojatno će uključivati bifurkaciju: visokoučinkovite i skupe NdFeB motore za vrhunska električna vozila, zrakoplove i precizne servo motore i jeftinije alternativne motorne tehnologije za cjenovno osjetljive aplikacije gdje dodatnih nekoliko postotaka učinkovitosti ne opravdava trošak magneta.

Često postavljana pitanja o motorima s neodimijskim magnetima

Može li motor s neodimijskim magnetom izgubiti svoj magnetizam tijekom vremena?

U normalnim radnim uvjetima unutar navedenog temperaturnog raspona, a motor s neodimijskim magnetom zadržava svoju magnetizaciju desetljećima. Koercitivnost pravilno odabranih stupnjeva je dovoljna da se odupre demagnetizaciji od polja statora i od vibracija. Međutim, trajno izlaganje temperaturama iznad maksimalne radne granice magneta—obično 150 do 180 stupnjeva Celzijevih za visokotemperaturne stupnjeve—može uzrokovati djelomičan i trajan gubitak magnetizma. Zbog toga su termičko upravljanje motorom i odabir odgovarajućeg stupnja magneta za očekivanu temperaturu vruće točke bitna razmatranja dizajna.

Što se događa s motorom s neodimijskim magnetom na kraju njegovog vijeka trajanja?

Neodimijski magneti unutar motora mogu se oporaviti kroz proces recikliranja koji uključuje demagnetiziranje rotora, uklanjanje magneta i njihovu ponovnu uporabu izravno u novom motoru ili njihovu ponovnu obradu u novi magnetski prah. Zakon Europske unije o održivim kritičnim sirovinama i slični zakoni u drugim regijama potiču ulaganja u infrastrukturu za recikliranje magneta. Trenutačne hidrometalurške i pirometalurške rute recikliranja mogu obnoviti preko 90% sadržanih elemenata rijetke zemlje, iako cijena recikliranja ostaje konkurentna samo kada su cijene neodimijeva oksida povišene.

Kako se učinkovitost motora s neodimijskim magnetom mijenja s opterećenjem?

A motor s neodimijskim magnetom održava relativno ravnu krivulju učinkovitosti u širokom rasponu opterećenja, obično ostajući iznad 90% od 25% do 120% nazivnog opterećenja. Ovo je u povoljnoj suprotnosti s indukcijskim motorima, čija učinkovitost značajno opada pri malom opterećenju jer struja magnetiziranja ostaje konstantna bez obzira na izlazni moment. Široki prozor visoke učinkovitosti jedan je od razloga zašto su neodimijski motori favorizirani za električna vozila koja rade u širokom opsegu brzine i momenta tijekom gradske vožnje.

Je li moguće izgraditi motor s neodimijskim magnetom bez teških elemenata rijetke zemlje?

Da, bez teških rijetkih zemalja motor s neodimijskim magnetom dizajni su već u proizvodnji za primjene gdje vršna radna temperatura ostaje ispod otprilike 120 stupnjeva Celzijusa. Ovi motori koriste magnete neodimij-željezo-bor s iznimno finom veličinom zrna, obično manjom od 2 mikrona, što povećava koercitivnost kroz pričvršćivanje granica zrna bez potrebe za disprozijem ili terbijem. Za vučne motore na višim temperaturama, tehnologija difuzije na granicama zrna primjenjuje tanku ljusku bogatu disprozijem oko svakog zrna magneta, postižući visoku koercitivnost s ukupnim sadržajem teških rijetkih zemalja manjim od 1% težine.

The motor s neodimijskim magnetom predstavlja istinsku postupnu promjenu u elektromehaničkoj pretvorbi energije, pružajući najveću gustoću zakretnog momenta i učinkovitost od bilo koje komercijalno dostupne tehnologije motora. Njegovo široko usvajanje u sektorima električnih vozila, industrijske automatizacije, obnovljivih izvora energije i zrakoplovstva izravna je posljedica neusporedive magnetske izvedbe trajnih magneta neodimij-željezo-bor. Dok zabrinutost oko opskrbnih lanaca rijetkih zemalja i nestabilnosti troškova i dalje motivira istraživanje alternativnih topologija motora, mjerljive uštede energije i smanjenja emisija ugljika koje omogućuju ovi motori osiguravaju da će oni ostati kamen temeljac globalnih napora za elektrifikaciju u narednim desetljećima.
