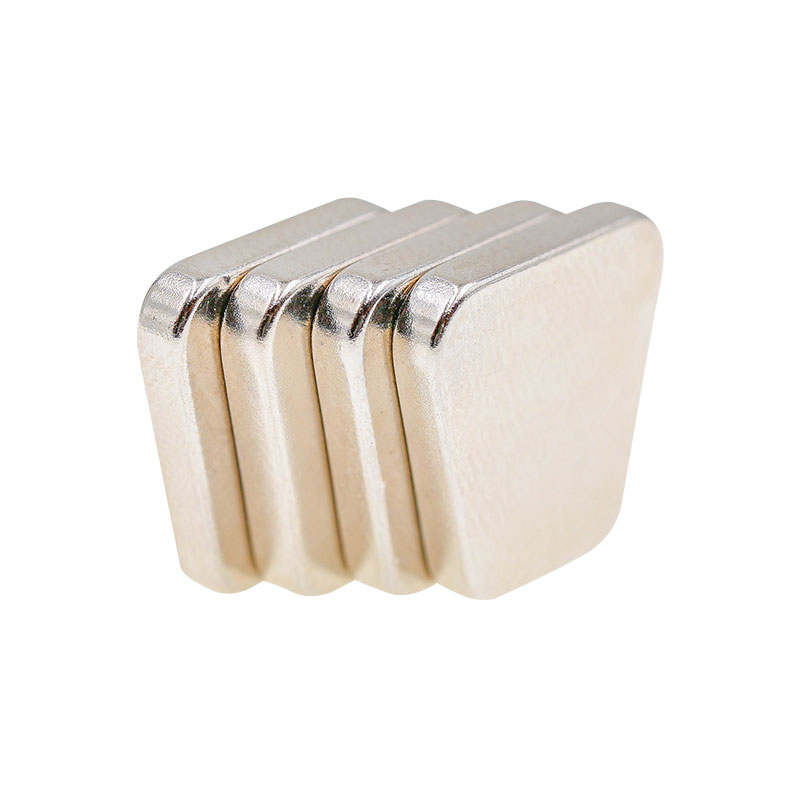

Trapezoidni sinterirani NdFeB odnosi se na sinterirane trajne magnete neodimij-željezo-bor proizvedene u trapezoidnoj geometriji kako bi se zadovoljili specifični zahtjevi magnetskog kruga i mehaničkog sklopa. Proizvodi unutar ove kategorije dijele zajedničke karakteristike kao što su visoka gustoća magnetske energije, precizna kutna geometrija i prikladnost za strukturirane magnetske sustave gdje je potrebna linearna ili zakrivljena distribucija toka. Trapezoidni sinterirani NdFeB magneti naširoko se koriste u rotirajućoj opremi, segmentiranim magnetskim sklopovima i sustavima elektromagnetske pretvorbe gdje točnost oblika izravno utječe na performanse i učinkovitost.

Zajedničke funkcije i osnovne karakteristike izvedbe

Svi Trapezoidni sinterirani NdFeB proizvodi temelje se na sinteriranom NdFeB materijalu, koji osigurava visoku remanenciju (Br), koercitivnost (Hcj) i produkt maksimalne energije (BHmax). Trapezoidni oblik omogućuje optimizirano poravnanje magnetskog polja, smanjene zračne raspore i poboljšanu koncentraciju toka u složenim sklopovima.

Ključne zajedničke karakteristike uključuju:

• Stabilan magnetski izlaz pod ograničenjima kompaktnog dizajna

• Kompatibilnost sa segmentiranim strukturama rotora i statora

• Visoka točnost dimenzija za podršku ponovljivih magnetskih performansi

• Pogodnost za elektromagnetsku opremu srednje do velike brzine

Ova svojstva čine Trapezoid Sintered NdFeB standardnim izborom u sustavima gdje magnetska učinkovitost i strukturno pristajanje moraju biti uravnoteženi.

Principi rada prema vrsti opreme

Električni motori i generatori
U motorima s permanentnim magnetima, trapezoidni magneti su raspoređeni po obodu rotora. Trapezoidna geometrija omogućuje čvršće prianjanje između susjednih magneta, smanjujući curenje toka i poboljšavajući gustoću zakretnog momenta. Sinterirani NdFeB materijal osigurava stabilno magnetsko polje koje u interakciji s namotima statora stvara rotacijsku silu ili električni izlaz.

Magnetske spojke i prijenosni uređaji
U magnetskim spojnicama, trapezoidni sinterirani NdFeB magneti postavljeni su tako da stvaraju izmjenične magnetske polove. Moment se prenosi magnetskom interakcijom, a ne mehaničkim kontaktom, što omogućuje zabrtvljene prijenosne sustave i smanjeno trošenje.

Sustavi senzora i aktuatora
Kontrolirana distribucija magnetskog polja trapezoidnih magneta podržava precizno otkrivanje položaja i kontrolu sile. Njihovo predvidljivo magnetsko ponašanje poboljšava stabilnost signala u industrijskim senzorima i linearnim aktuatorima.

Tipični scenariji primjene

• Sinkroni motori s trajnim magnetima (PMSM)

• Vjetrogeneratori i pomoćni pogonski sustavi

• Oprema za industrijsku automatizaciju

• Magnetske pumpe i zatvoreni prijenosni sustavi

• Dijelovi automobilskog električnog pogona

U mnogim od ovih primjena, proizvođači odabiru Trapezoid Sintered NdFeB kako bi odgovarali zakrivljenim kućištima ili segmentiranim magnetskim stazama, osiguravajući dosljedan magnetski tok preko radnog područja.

Usporedba s drugim NdFeB oblicima

U usporedbi sa standardnim blok magnetima, Trapezoid Sintered NdFeB pruža poboljšani kontinuitet magnetskog polja u rotacijskim sustavima. U usporedbi s magnetima u obliku luka, trapezoidni dizajn omogućuje veću fleksibilnost u segmentiranim sklopovima i kontroli alata.

Površinska obrada i prilagodba okolišu

Većina proizvoda u ovoj kategoriji koristi zaštitne premaze poput nikla, epoksida ili cinka za smanjenje rizika od korozije. Odabir ovisi o radnoj temperaturi, vlažnosti i uvjetima izloženosti. Za industrijska okruženja s izloženošću ulju ili vlazi obično se preporučuju trapezoidni magneti obloženi epoksi smolom.

Smjernice za održavanje i rukovanje

Iako su sinterirani NdFeB magneti trajni i ne zahtijevaju aktivno održavanje, pravilno rukovanje i održavanje na razini sustava osiguravaju dugoročne performanse:

• Izbjegavajte mehanički utjecaj tijekom instalacije kako biste spriječili lomljenje

• Održavajte radne temperature unutar navedenih granica

• Spriječite izravan kontakt s korozivnim tvarima ako je premaz oštećen

• Provjerite položaj magneta tijekom planiranog održavanja opreme

Ispravno poravnanje instalacije posebno je važno za Trapezoid Sintered NdFeB, budući da kutna devijacija može utjecati na magnetsku ravnotežu u rotirajućim sustavima.

Razmatranja proizvodnje i kontrole kvalitete

Ningbo Jinlun Magnet Technology Co., Ltd. proizvodi trapezoidni sinterirani NdFeB koristeći kontrolirane procese metalurgije praha, uključujući orijentacijsko prešanje, vakuumsko sinteriranje i preciznu strojnu obradu. S preko 30 godina iskustva u industriji i godišnjim kapacitetom od 8000 tona magneta visokih performansi, Jinlun Magnet podržava stabilna svojstva materijala i dosljednu točnost dimenzija za industrijske primjene.

Proizvodni proces tvrtke naglašava:

• Kontrolirana orijentacija zrna za predvidljiv magnetski izlaz

• Kontrola tolerancije dimenzija za segmentirane sklopove

• Prilagodba stupnja na temelju zahtjeva temperature i sile sile

Često postavljana pitanja (FAQ)

P1: Zašto odabrati trapezoidne magnete umjesto pravokutnih?
Trapezoidni magneti poboljšavaju kontinuitet magnetskog kruga u zakrivljenim ili segmentiranim sklopovima, smanjujući gubitak toka u usporedbi s pravokutnim oblicima.

P2: Jesu li trapezoidni sinterirani NdFeB magneti prikladni za motore velike brzine?
Da. Kada su ispravno navedeni za koercitivnost i temperaturnu otpornost, obično se koriste u rotirajućoj opremi velike brzine.

P3: Može li se stupanj magneta prilagoditi različitim radnim temperaturama?
Da. Mogu se odabrati različiti stupnjevi NdFeB kako bi odgovarali rasponima radnih temperatura i otpornosti na demagnetizaciju.

P4: Koje su tolerancije tipične za trapezoidne magnete?
Tolerancije ovise o veličini i primjeni, ali precizna strojna obrada omogućuje dosljednu kontrolu kuta i dimenzija prikladnu za sklopove motora.
