Najmoćnija vrsta magneta: Potpuni vodič za sinterirane NdFeB magnete

Kada inženjeri, proizvođači i znanstvenici trebaju apsolutno najjaču magnetsku silu na najmanjem mogućem otisku, jedan materijal se stalno uzdiže iznad svih ostalih: Sinterirani NdFeB magnet . Skraćeno od Neodymium Iron Boron, ovaj izvanredni magnet rijetke zemlje transformirao je industriju od električnih vozila do medicinskih uređaja od svog izuma ranih 1980-ih. Razumijevanje zašto Sinterirani neodimijski magneti držati ovu krunu — i kako odabrati pravu ocjenu za svoju primjenu — ključno je znanje za svakog modernog inženjera ili stručnjaka za nabavu.

Kliknite da biste posjetili naše proizvode: Sinterirani NdFeB magnet

Što magnet čini "najmoćnijim"?

Magnetska snaga nije pojedinačno mjerenje — to je kombinacija nekoliko ključnih svojstava koja zajedno određuju koliko je magnet koristan u stvarnim aplikacijama. Da shvatim zašto Sinterirani NdFeB trajni magneti dominirati tržištem, pomaže prvo razumjeti metriku koja se koristi za procjenu svih magneta.

Ključne metrike magnetske izvedbe

• Remanencija (Br): Gustoća magnetskog toka preostala nakon uklanjanja polja magnetiziranja. Veći Br znači jači magnet u mirovanju.
• Koercitivnost (Hcj): Otpornost magneta na demagnetizaciju. Veća koercitivnost znači da magnet zadržava svoju snagu pod toplinom ili suprotnim poljima.
• Maksimalni energetski proizvod (BHmax): Izraženo u MGOe (Mega Gauss Oersteds) ili kJ/m³, ovo je pojedinačna najčešće citirana brojka za ukupnu snagu magneta. Sinterirani NdFeB magnets postižu BHmax vrijednosti od 26–54 (prikaz, ostalo). MGOe, daleko nadmašujući sve druge komercijalne vrste magneta.
• Raspon radne temperature: Maksimalna temperatura pri kojoj magnet zadržava svoja svojstva bez nepovratnog gubitka.

Sinterirani NdFeB u odnosu na druge vrste magneta: Potpuna usporedba

Nisu svi magneti jednaki. Donja tablica uspoređuje najčešće materijale s trajnim magnetima na tržištu, ilustrirajući zašto Sinterirani neodimijski željezo-bor magneti naširoko su prepoznati kao najmoćniji dostupni tip.

Podaci su nedvosmisleni: Sinterirani NdFeB trajni magneti nude gustoće energije do 10 puta veće od feritnih magneta i znatno premašuju SmCo uz nižu cijenu materijala, što ih čini zadanim izborom za aplikacije visokih performansi diljem svijeta.

Kako se izrađuju sinterirani NdFeB magneti

Izraz "sinterirani" odnosi se na proizvodni proces koji ovim magnetima daje njihovu iznimnu gustoću i snagu. Razumijevanje metode proizvodnje pomaže objasniti i mogućnosti i ograničenja Sinterirani neodimijski magneti .

Proces sinterovanja korak po korak

1. Priprema sirovina: Neodimij, željezo i bor visoke čistoće legirani su zajedno s dodatnim dodacima kao što su disprozij (Dy) ili terbij (Tb) kako bi se poboljšala koercitivnost pri visokim temperaturama.
2. Lijevanje trake i dekrepitacija vodikom: Legura se lijeva u tanke trake, a zatim se izlaže vodikovom plinu, uzrokujući njeno lomljenje u fini prah na granicama zrna.
3. Mlazno glodanje: Prah se dalje reducira na veličinu čestica od 3-5 mikrona pomoću visokotlačnog mljevenja u inertnoj atmosferi kako bi se spriječila oksidacija.
4. Magnetsko poravnanje i prešanje: The fine powder is pressed in a strong magnetic field, aligning the crystalline grains in a single direction to maximize anisotropy and therefore magnetic strength.
5. Sinterovanje i toplinska obrada: Kompakti se sinteriraju na približno 1000–1100°C u vakuumskoj peći, spajajući zrna i postižući gustoću gotovo teoretsku. Naknadni toplinski tretmani starenja optimiziraju mikrostrukturu.
6. Strojna obrada i premazivanje površine: Jer Sinterirani NdFeB magnets su krti i skloni koroziji, precizni su strojno obrađeni do konačnih dimenzija i zatim premazani (niklom, cinkom, epoksidom ili drugim završnim slojevima).
7. Magnetizacija: Gotovi dijelovi se magnetiziraju u snažnom pulsirajućem magnetskom polju u željenom smjeru.

Sinterirani NdFeB magnet Grades Explained

Sinterirani NdFeB magnets klasificiraju se prema stupnju, što ukazuje na njihov maksimalni energetski proizvod i temperaturnu izvedbu. Konvencija imenovanja slijedi standardni format: broj koji predstavlja BHmax, iza kojeg slijede slovni sufiksi koji označavaju koercitivnost i temperaturnu ocjenu.

Referentna tablica standardne ocjene

Nastavci slova — M (srednje), H (visoko), SH (super visoko), UH (ultra visoko), EH (ekstremno visoko) — označavaju sve veću koercitivnost i maksimalnu radnu temperaturu, koja se obično postiže ugradnjom težih elemenata rijetkih zemalja poput disprozija. Odabir ispravnog Sinterirani NdFeB magnet stupanj zahtijeva balansiranje magnetske izvedbe u odnosu na toplinsku stabilnost i cijenu.

Glavne primjene sinteriranih NdFeB magneta

Sinterirani neodimijski željezo-bor magneti ugrađeni su u gotovo svaki sektor modernog gospodarstva. Njihov neusporediv omjer snage i veličine omogućuje tehnologije koje bi bile nemoguće sa slabijim vrstama magneta.

Električna vozila (EV) i hibridni automobili

Vučni motori većine baterijskih električnih vozila oslanjaju se na Visokokvalitetni sinterirani NdFeB magneti , obično u rasponu razreda SH ili UH. Jedan EV motor može sadržavati 1-3 kg sinteriranih neodimijskih magneta. Visoka gustoća zakretnog momenta koju pružaju ključna je za kompaktan, učinkovit dizajn motora. Kako se globalno prihvaćanje električnih vozila ubrzava, potražnja za Sinterirani NdFeB trajni magneti predviđa se da će dramatično rasti do 2030-ih.

Generatori energije vjetra

Vjetroturbine s izravnim pogonom, koje eliminiraju mjenjač radi poboljšane pouzdanosti i učinkovitosti, koriste velike količine Sinterirani NdFeB magnets u njihovim generatorima s permanentnim magnetima. Instalacije vjetroelektrana na moru posebno favoriziraju korištenje generatora s permanentnim magnetima Sinterirani neodimijski magneti jer smanjuju zahtjeve održavanja u teško dostupnim morskim okruženjima.

Medicinski uređaji i MRI sustavi

Strojevi za magnetsku rezonanciju (MRI), slušna pomagala, sustavi za isporuku lijekova i kirurške robotske komponente iskorištavaju superiornu snagu polja Sinterirani NdFeB magnets . U slušnim pomagalima i kohlearnim implantatima, minijaturiziran Sinterirani neodimijski magneti pružaju pouzdane performanse u iznimno kompaktnom obliku.

Potrošačka elektronika

Tvrdi diskovi (HDD-ovi), vibracijski motori pametnih telefona, zvučnici, slušalice i mehanizmi za automatsko fokusiranje fotoaparata sadrže Sinterirani NdFeB magnets . Pritisak na tanje, lakše uređaje čini visoku gustoću energije Sinterirani neodimijski željezo-bor magneti neizostavan u ovom sektoru.

Industrijska automatizacija i robotika

Servo motori, linearni aktuatori, magnetske spojke i sustavi za podizanje u tvornicama i skladištima ovise o predvidljivim, snažnim performansama Sinterirani NdFeB trajni magneti . Kako se Industrija 4.0 i robotska automatizacija šire globalno, tako raste i uloga ovih magneta u preciznoj kontroli pokreta.

Površinski premazi za sinterirane NdFeB magnete

Jedno od primarnih ograničenja Sinterirani NdFeB magnets je njihova osjetljivost na koroziju. Granička faza zrna bogata neodimijem brzo oksidira u vlažnom ili slanom okruženju. Zaštitni premazi su stoga bitni za većinu primjena.

Sinterirani NdFeB u odnosu na vezani NdFeB: Što odabrati?

oboje Sinterirani NdFeB magnets i spojeni NdFeB magneti koriste isti materijal jezgre, ali se značajno razlikuju u proizvodnji, izvedbi i prikladnosti za različite primjene.

• Magnetska snaga: Sinterirani NdFeB magnets su 3–5x jači od spojenih NdFeB magneta iste veličine. Sinteriranjem se postiže gotovo puna teoretska gustoća, dok se spajanjem uvodi vezivo koje slabi magnetsku izvedbu.
• Složenost oblika: Vezani NdFeB može se oblikovati u složene geometrije (tanki prstenovi, višepolni uzorci) koje je teško ili nemoguće postići sinteriranjem i strojnom obradom.
• Tolerancija dimenzija: Vezani magneti nude strože tolerancije u kalupu; Sinterirani neodimijski magneti zahtijevaju naknadnu strojnu obradu za postizanje preciznosti.
• Otpornost na koroziju: Vezani NdFeB malo je otporniji zbog polimernog veziva koje inkapsulira magnetski prah, ali niti jedan tip nije inherentno otporan na koroziju.
• Najbolje za visoke performanse: Kad god je maksimalna magnetska sila prioritet, Sinterirani NdFeB trajni magneti su jasan izbor.

Rukovanje, skladištenje i sigurnosna razmatranja

Sinterirani NdFeB magnets , posebno veće razine, zahtijevaju pažljivo rukovanje. Njihova ekstremna privlačna sila može predstavljati ozbiljne rizike ako se njima nepravilno upravlja.

• Opasnost od uklještenja: Dvije velike Sinterirani neodimijski magneti spajanje zajedno može slomiti kosti ili zarobiti kožu. Uvijek koristite daske za odvajanje i zaštitne rukavice.
• Lomljivost: Unatoč njihovoj magnetskoj žilavosti, Sinterirani NdFeB magnets su mehanički krti i odlomit će se ili razbiti ako se sudare pri brzini.
• Pacemaker Interference: Budite jaki Sinterirani neodimijski željezo-bor magneti daleko od osoba s srčanim stimulatorima ili drugim ugrađenim medicinskim uređajima.
• Elektronička oprema: Skladištenje i transport Sinterirani NdFeB magnets daleko od kreditnih kartica, tvrdih diskova i osjetljive elektroničke opreme.
• temperatura: Nemojte izlagati Sinterirani NdFeB magnets na temperature iznad njihova nazivnog maksimuma. Prekoračenje Curiejeve temperature uzrokuje nepovratnu demagnetizaciju.

Globalno tržište i lanac opskrbe za sinterirane NdFeB magnete

Kina trenutno dominira globalnom proizvodnjom Sinterirani NdFeB trajni magneti , koji čini više od 85% svjetske proizvodnje, zahvaljujući golemim rezervama minerala rijetke zemlje i uspostavljenoj infrastrukturi za preradu. Ova koncentracija ponude izazvala je stratešku zabrinutost zapadnih vlada, što je dovelo do ulaganja u alternativne opskrbne lance rijetkih zemalja u Australiji, Sjedinjenim Državama i Europi.

Ključni pokretači tržišta uključuju:

• Usvajanje EV-a: Svako električno vozilo troši znatno više Sinterirani NdFeB magnet materijala od konvencionalnih vozila.
• Ekspanzija obnovljive energije: Instalacije vjetroturbina diljem svijeta rastuće su krajnje tržište.
• Rast potrošačke elektronike: Trendovi minijaturizacije i dalje zahtijevaju visokoučinkovite magnetske materijale.
• Ograničenja opskrbe disprozijem: Visokotemperaturni stupnjevi Sinterirani NdFeB magnets zahtijevaju disprozij, daleko rjeđi element rijetkih zemalja, stvarajući kolebljivost cijena i ponude za vrhunske kategorije.

Često postavljana pitanja o sinteriranim NdFeB magnetima

P1: Jesu li sinterirani NdFeB magneti najjači magneti na svijetu?

Među komercijalno dostupnim trajnim magnetima, da. Sinterirani NdFeB magnets postići najveći energetski produkt (BHmax) od bilo kojeg poznatog trajnog magnetskog materijala, s vrhunskim N52 koji doseže preko 52 MGOe. Elektromagneti i supravodljivi magneti koji se koriste u istraživanju mogu generirati daleko jača polja, ali nisu trajna i zahtijevaju kontinuirani unos energije.

P2: Koja je maksimalna radna temperatura za sinterirane NdFeB magnete?

To uvelike ovisi o ocjeni. Standardni N-razred Sinterirani NdFeB magnets predviđeni su do 80°C. S dodatkom disprozija ili terbija, stupnjevi kao što su UH i EH ocijenjeni su na 180°C odnosno 200°C. Curiejeva temperatura - točka potpune demagnetizacije - je otprilike 310-340°C za većinu Sinterirani neodimijski željezo-bor magneti .

P3: Gube li sinterirani NdFeB magneti svoj magnetizam tijekom vremena?

U normalnim radnim uvjetima unutar njihova nazivnog temperaturnog raspona, Sinterirani NdFeB trajni magneti gube manje od 1% svog toka tijekom 100 godina. Demagnetizaciju prvenstveno uzrokuju toplina, suprotna magnetska polja koja prelaze prag koercitivnosti ili mehanički udar - ne samo vrijeme.

P4: Mogu li se sinterirani NdFeB magneti rezati ili bušiti?

Sinterirani NdFeB magnets mogu se obrađivati pomoću alata s dijamantnim vrhom i brusnih ploča, ali su krti i zahtijevaju pažljivo, polagano rezanje rashladnom tekućinom. Standardni alati za bušenje ili rezanje oštetit će i alat i magnet. Strogo se preporučuje proizvođaču navesti konačne dimenzije radije nego pokušavati strojnu obradu na terenu. Strojna obrada također stvara fini neodimijski prah, koji je zapaljiv i zahtijeva odgovarajuće mjere opreza.

P5: Koji su oblici dostupni za sinterirane NdFeB magnete?

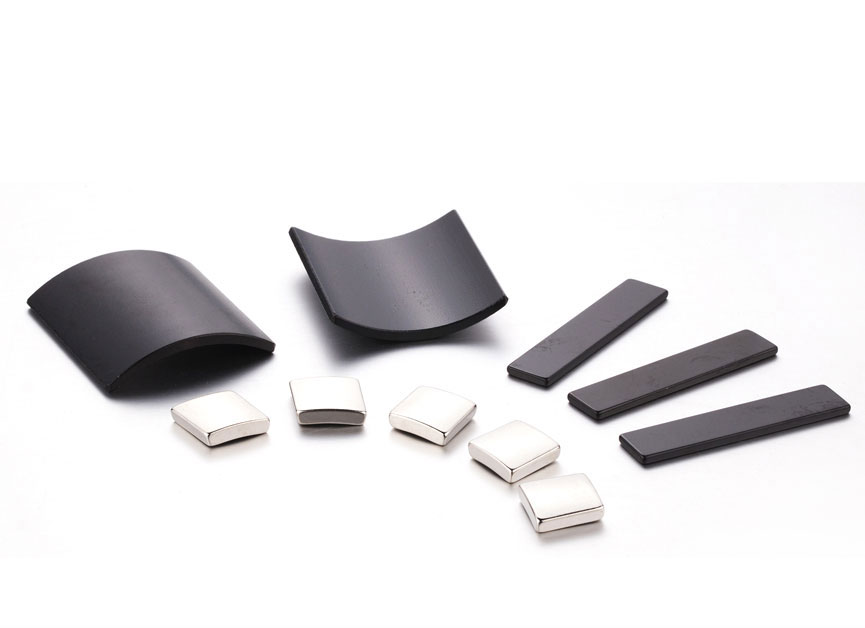

Sinterirani NdFeB magnets može se proizvesti u velikom broju standardnih oblika uključujući blokove/pravokutnike, diskove, prstenove, lukove/segmente i cilindre. Prilagođeni oblici mogući su pomoću precizne strojne obrade. Segmenti luka naširoko se koriste u rotorima motora, dok su geometrije diska i bloka najčešće za držanje, senzore i aplikacije opće namjene.

P6: Kako mogu odabrati pravi stupanj sinteriranog NdFeB magneta?

Izbor ocjena za Sinterirani NdFeB trajni magneti uključuje tri glavna čimbenika: (1) potrebnu jakost magnetskog polja ili vučnu silu za vašu primjenu, (2) maksimalnu radnu temperaturu s kojom će se magnet susresti tijekom rada i (3) vaš proračun, budući da kvalitetnije izvedbe i one koje sadrže disprozij imaju značajnu cjenovnu premiju. Za primjene na niskim temperaturama koje zahtijevaju maksimalnu čvrstoću, N52 je najbolji izbor. Za automobilsku ili industrijsku primjenu koja uključuje toplinu, prikladniji su stupnjevi SH, UH ili EH.

P7: Jesu li sinterirani NdFeB magneti usklađeni s RoHS?

Osnovna legura od Sinterirani NdFeB magnets (Nd, Fe, B i uobičajeni aditivi) ne sadrži tvari koje su ograničene RoHS-om. Međutim, određeni postupci površinskog premazivanja mogu uključivati ​​ograničene tvari. Na primjer, niklanje može biti u skladu s RoHS-om uz odgovarajuće kontrole procesa. Uvijek potvrdite dokumentaciju o usklađenosti s RoHS-om kod vašeg određenog dobavljača prilikom nabave Sinterirani neodimijski magneti za potrošačku elektroniku ili proizvode za tržište EU.

Zaključak: Zašto sinterirani NdFeB magneti ostaju industrijski standard

Desetljećima nakon njihovog komercijalnog predstavljanja, Sinterirani NdFeB magnets ostaju neosporno mjerilo performansi trajnog magneta. Nijedan drugi komercijalno isplativ materijal ne može se ni približiti njihovoj kombinaciji gustoće energije, sile prisile i relativno pristupačne cijene. Od motora koji pokreću globalne flote električnih vozila do minijaturnih pokretača unutar medicinskih uređaja, Sinterirani neodimijski željezo-bor magneti tiho napajaju moderni svijet.

Odabir ispravne kvalitete - bilo standardne N-serije za primjene na sobnoj temperaturi ili visokokoercitivne UH i EH kvalitete za zahtjevna toplinska okruženja - ključna je odluka za inženjere i timove za nabavu. S pravim stupnjem, premazom i specifikacijom dimenzija, Sinterirani NdFeB trajni magneti isporučuju desetljeća pouzdane izvedbe bez održavanja.

Kako svijet ubrzava prijelaz na čistu energiju i elektrificirani prijevoz, važnost Sinterirani NdFeB magnets u globalnom opskrbnom lancu samo će rasti. Razumijevanje ove tehnologije danas ključna je priprema za izazove inženjeringa i nabave sutrašnjice.
