Što blokira magnetska polja? Potpuni vodič za magnetsku zaštitu

Feromagnetski materijali — kao što su mu-metal, meko željezo i električni čelik — najučinkovitiji su materijali koji blokiraju magnetska polja. Ovi materijali rade tako da preusmjeravaju magnetski tok kroz sebe umjesto da mu dopuštaju da prođe u zaštićeno područje. Ovaj članak objašnjava kako točno radi magnetska zaštita, koji su materijali najbolji, kada su potrebni različiti pristupi i odgovara na najčešća pitanja ljudi o blokiranju magnetskih polja

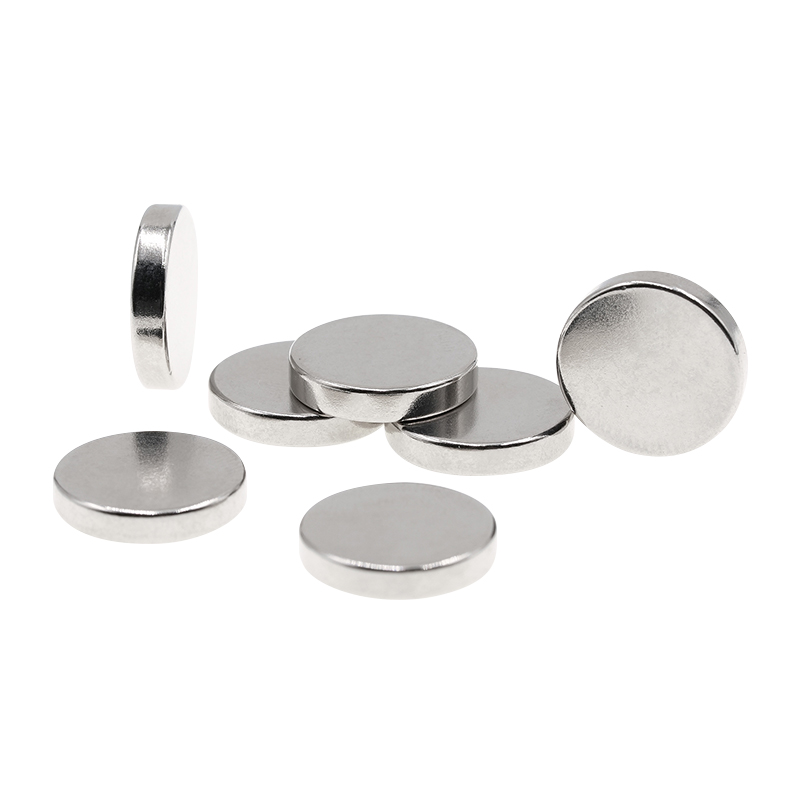

Kliknite da biste posjetili naše proizvode: Sinterirani NdFeB magnet

Kako radi magnetska zaštita

Magnetska polja ne mogu se jednostavno "blokirati" na način na koji svjetlost blokira neprozirna površina. Umjesto toga, magnetska zaštita djeluje pružajući put niskog otpora - poznat kao a put niske magnetske otpornosti — koji skreće linije polja dalje od zaštićenog područja. Materijal oklopa apsorbira i preusmjerava tok, smanjujući snagu polja unutar ili iza oklopa.

Učinkovitost zaštitnog materijala mjeri se njegovim magnetska permeabilnost — koliko lako materijal dopušta da kroz njega prođu linije magnetskog polja. Što je veća propusnost, to učinkovitije privlači i usmjerava magnetski tok, te stoga bolje štiti.

Dvije bitno različite vrste magnetskih polja zahtijevaju različite strategije zaštite:

• Statička (DC) magnetska polja — koje proizvode stalni magneti i Zemljino geomagnetsko polje. Najbolje zaštićen feromagnetskim metalima visoke propusnosti.
• Izmjenična (AC) elektromagnetska polja (EMF) — proizvedeno električnim vodovima, motorima i elektronikom. Zahtijevati vodljive materijale koji stvaraju vrtložne struje kako bi se suprotstavili promjenjivom polju.

Materijali koji blokiraju magnetska polja

1. Mu-metal (legura nikal-željezo)

Mu-metal se naširoko smatra najbolji materijal za blokiranje statičkih magnetskih polja . To je meka magnetska legura koja se sastoji od približno 77% nikla, 15% željeza i tragova bakra i molibdena. Njegova relativna propusnost može premašiti 100 000 — što znači da kanalizira magnetski tok do 100 000 puta lakše nego slobodni prostor.

Mu-metal se koristi u osjetljivoj elektroničkoj opremi, MRI strojevima, znanstvenim instrumentima i audio transformatorima. Međutim, on je skup i mora se pažljivo žariti (toplinski obraditi) nakon oblikovanja, jer mehanički stres smanjuje njegovu propusnost. Također je relativno tanak i lagan, što ga čini praktičnim za postavljanje osjetljivih komponenti.

2. Meko željezo i niskougljični čelik

Meko željezo i niskougljični čelik su najisplativiji feromagnetski zaštitni materijali. S relativnom propusnošću u rasponu od 1000–5000, ne odgovaraju mu-metalu, ali su daleko jeftiniji i mehanički robusni. Obično se koriste u transformatorima, kućištima motora i industrijskim zaštitnim kućištima.

Debljina oklopa je važna: deblje meko željezo osigurava jače prigušenje. Čelična kućišta često se koriste kao prva linija obrane, s dodatkom mu-metalne obloge za kritične unutarnje slojeve u preciznim primjenama.

3. Elektrotehnički čelik (silikonski čelik)

Elektrotehnički čelik , također nazvan silikonski čelik, je legura željeza s udjelom silicija od 1–4,5%. Silicij poboljšava električni otpor (smanjujući gubitke energije od vrtložnih struja) i povećava propusnost u određenim usmjerenjima. To je standardni materijal za jezgre transformatora i laminate elektromotora, gdje se mora učinkovito nositi s izmjeničnim magnetskim poljima bez pretjeranog stvaranja topline.

4. Aluminij i bakar (za AC/EMF zaštitu)

Aluminij i bakar nisu magnetski, ali su izvrsni vodiči električne energije. Za izmjenična magnetska polja i elektromagnetske smetnje (EMI) ovi metali osiguravaju zaštitu indukcijom vrtložnih struja. Kada izmjenično magnetsko polje uđe u vodič, inducira kružne struje koje stvaraju suprotno magnetsko polje, učinkovito prigušujući izvorno polje.

Bakar je teži i skuplji od aluminija, ali nudi veću vodljivost. Aluminij je lakši i često se preferira za velika zaštitna kućišta. Nijedan materijal nije učinkovit protiv statičkih magnetskih polja.

5. Feritni materijali

Ferit je keramički spoj napravljen od željeznog oksida u kombinaciji s drugim metalnim oksidima (kao što su mangan, cink ili nikal). Feriti imaju visok električni otpor , što ih čini posebno učinkovitima na visokim frekvencijama gdje bi gubici vrtložnih struja pregrijali metalne štitove. Feritne kuglice, jezgre i pločice naširoko se koriste u elektronici za suzbijanje visokofrekventnih EMI i radiofrekvencijskih smetnji (RFI).

6. Supervodiči

Na ekstremno niskim temperaturama, supravodljivi materijali pokazuju Meissnerov učinak — potpuno izbacuju magnetska polja iz svoje unutrašnjosti, stvarajući savršenu magnetsku zaštitu. Ovo se koristi u naprednim istraživanjima fizike i aplikacijama kvantnog računalstva. Međutim, zahtjev za kriogenim hlađenjem čini supravodiče nepraktičnima za svakodnevnu zaštitu.

Usporedba materijala za magnetsku zaštitu

Tablica u nastavku uspoređuje najčešće korištene materijale za blokiranje magnetskih polja prema ključnim kriterijima izvedbe i praktičnim kriterijima:

Što NE blokira magnetska polja?

Mnogi su ljudi iznenađeni kada saznaju da uobičajeni materijali nude malu ili nikakvu zaštitu od magnetskih polja. Razumijevanje ovih ograničenja ključno je za ispravan dizajn oklopa.

• Plastika i guma: Ovi nevodljivi materijali potpuno su prozirni za magnetska polja svih frekvencija.
• drvo: Nema zaštitnih svojstava bilo koje vrste.
• Staklo: Potpuno proziran za statička i izmjenična magnetska polja.
• Voditelj: Unatoč tome što se povezuje sa zaštitom od zračenja, olovo nema posebna svojstva magnetske zaštite.
• Nehrđajući čelik (austenitni): Uobičajeni razredi nehrđajućeg čelika 304 i 316 nisu magnetski zbog svoje kristalne strukture, pružajući malu magnetsku zaštitu. Magnetski su korisni samo feritni i martenzitni.
• Beton i cigla: Nema učinka magnetske zaštite.
• voda: Voda je dijamagnetična, ali samo u vrlo malom stupnju - u biti nema praktičnog zaštitnog učinka.

Uobičajene primjene magnetske zaštite

Medicinsko snimanje (MRI)

Uređaji za magnetsku rezonancu generiraju iznimno snažna magnetska polja (1,5T do 7T). Zaštita prostorije mu-metalom i drugim feromagnetskim materijalima sprječava polje da ometa obližnju elektroničku opremu i sprječava privlačenje vanjskih feromagnetskih predmeta u stroj — što može biti opasno po život.

Potrošačka elektronika

Pametni telefoni, prijenosna računala i audio oprema uključuju unutarnje magnetske zaštitne slojeve — često izrađene od tanke mu-metalne folije ili feritnih ploča — kako bi se spriječilo da magnetska polja zvučnika, motora i zavojnica za bežično punjenje ometaju druge komponente kao što su senzori ili zasloni.

Energetski transformatori i oprema za distribuciju

Transformatorske jezgre izrađene od elektrotehničkog čelika učinkovito vode i sadrže izmjenični magnetski tok, povećavajući učinkovitost prijenosa energije i minimizirajući lutajuća polja. Čelična kućišta oko distribucijskih transformatora dodatno smanjuju otisak vanjskog magnetskog polja.

Vojska i obrana

Mornarička plovila koriste sustave za demagnetiziranje i magnetsku zaštitu kako bi smanjili svoj magnetski potpis, što ih čini težim za otkrivanje minama koje se aktiviraju magnetski. Osjetljiva elektronika na brodu također je zaštićena od velike brodske magnetske infrastrukture.

Instrumenti za znanstveno istraživanje

Elektronski mikroskopi, magnetometri i komponente akceleratora čestica moraju biti zaštićeni od okolnih magnetskih polja (uključujući Zemljino polje) kako bi ispravno radili. Višeslojna mu-metalna kućišta mogu smanjiti unutarnje polje na gotovo nulu za takve primjene.

Bežično punjenje i platne kartice

Tanke feritne ploče postavljaju se iza zavojnica za bežično punjenje u telefonima i pametnim satovima kako bi se spriječilo zagrijavanje metalnih komponenti uređaja izmjeničnim magnetskim poljem i poboljšala učinkovitost spajanja. Kreditne kartice s magnetskim prugama uključuju slične tanke zaštitne slojeve.

Statička magnetska zaštita naspram EMF zaštite: ključne razlike

Odabir pravog pristupa zaštiti zahtijeva razumijevanje imate li posla sa statičkim magnetskim poljem ili vremenski promjenjivim elektromagnetskim poljem. Tablica u nastavku sažima ključne razlike:

Koncept dubine kože

Za izmjenična magnetska polja, dubina kože je kritičan parametar dizajna. Opisuje koliko duboko izmjenično elektromagnetsko polje prodire u vodič prije nego što se priguši na 1/e (~37%) svoje površinske vrijednosti. Na višim frekvencijama, dubina kože se smanjuje — što znači da su tanji štitovi učinkoviti. Na nižim frekvencijama (poput frekvencija dalekovoda od 50–60 Hz), dubina sloja je velika, što zahtijeva deblje ili vodljivije materijale za učinkovitu zaštitu.

Često postavljana pitanja (FAQ)

Zaključak

Razumijevanje onoga što blokira magnetska polja zahtijeva poznavanje vrste polja s kojim imate posla. Za statička magnetska polja, feromagnetski materijali s visokom permeabilnošću — posebno mu-metal, meko željezo i električni čelik — najbolji su izbor. Za izmjenična elektromagnetska polja i EMI, vodljivi materijali poput bakra i aluminija, kao i feritni kompoziti, pružaju učinkovitu zaštitu putem mehanizama vrtložnih struja.

Nijedan materijal ne funkcionira savršeno u svim situacijama. Najbolja rješenja magnetske zaštite projektirana su za određenu vrstu polja, frekvencijski raspon, jakost polja i geometrijske zahtjeve aplikacije. U zahtjevnim primjenama, kombinira se više slojeva različitih materijala kako bi se postiglo potrebno prigušenje u širokom rasponu vrsta polja i frekvencija.

Ključni praktični zaključci: korištenje mu-metal za preciznu statičku zaštitu , elektrotehnički čelik za zaštitu transformatora i motora , bakar ili aluminij za AC i RF kućišta , i ferit za suzbijanje visokofrekventnih EMI . Izbjegavajte pretpostavku da uobičajeni materijali poput plastike, betona ili stakla nude bilo kakvu zaštitu - oni to ne čine.
