A senzorski magnet je odlučujući element koji mehaničko gibanje pretvara u signal magnetskog polja koji se može interpretirati, izravno određujući točnost, pouzdanost i dugovječnost beskontaktnih sustava za mjerenje položaja, brzine i kuta. Bez precizno projektiranog trajnog magneta, čak ni najsofisticiraniji magnetski senzorski čip ne može dati pouzdane podatke. Danas se guraju otkrića u formulacijama materijala rijetkih zemalja, geometrijskoj optimizaciji i temperaturno stabilnim premazima senzorski magnet performanse na novi teritorij, omogućujući submikronsku linearnu rezoluciju i kutnu točnost ispod 0,1 stupnja. Ovaj članak ispituje znanost o materijalima, metodologije dizajna i krajolike primjene koji čine senzorski magnet kamen temeljac moderne elektrifikacije i automatizacije.
Istražite ključne primjene magnetskih materijala
1. Sve veća uloga senzorskih magneta u svijetu vođenom podacima
Globalno tržište magnetskih senzora, izravno potaknuto potražnjom za visokim učinkom senzorski magnet komponenti, dosegla je vrijednost od 5,8 milijardi USD 2023., a predviđa se da će se popeti na 9,3 milijarde USD do 2030. uz ukupnu godišnju stopu rasta od 7,2 posto, prema izvješću Grand View Researcha za 2024. godinu. Ovaj rast proizlazi iz tri nezaustavljiva trenda: elektrifikacije vozila, automatizacije tvornica i proliferacije povezanih uređaja. U svakom slučaju, senzorski magnet nalazi se na fizičkom sučelju između pokretnog dijela i elektroničke upravljačke jedinice.
A senzorski magnet radi generiranjem definiranog magnetskog polja koje detektira senzorski element s Hallovim efektom, AMR (anizotropni magnetootporni), GMR (gigantski magnetootporni) ili TMR (tunelski magnetootporni). Kako se magnet pomiče u odnosu na senzor, vektor polja se mijenja, pretvarajući položaj ili rotaciju u mjerljivi električni signal. Ovo načelo podupire sve, od elektroničkih senzora zakretnog momenta servo upravljača do kolaborativnih robotskih enkodera zglobova.
1.1 Automobilska elektrifikacija zahtijeva senzorske magnete bez kvarova
Moderna vozila sadrže između 60 i 120 magnetskih senzora, a svaki zahtijeva prilagodbu senzorski magnet . Ključne primjene uključuju senzor položaja radilice, detekciju brzine kotača za ABS i kontrolu stabilnosti, nadzor položaja leptira za gas i povratnu informaciju o položaju rotora u pogonskim motorima. U sustavima električnog servo upravljača, dijametralno magnetizirani prstenasti magnet uparen s Hallovim nizom daje mjerenje kuta zakretnog momenta s rezolucijom boljom od 0,05 stupnjeva, izravno utječući na osjećaj upravljanja i sigurnost. Greška u jednoj točki u a senzorski magnet zbog demagnetizacije na 180 stupnjeva Celzijusa ili mehaničkog loma može dovesti do gubitka kritičnih funkcija vozila, što dovodi do strogih standarda kvalifikacije materijala.
1.2 Industrijska automatizacija oslanja se na robusnu magnetsku povratnu spregu
Tvornički podovi predstavljaju ekstremne uvjete: prskanje rashladne tekućine, metalna prašina, vibracije i velike temperaturne promjene od minus 40 do plus 120 stupnjeva Celzijusa. Magnet senzora sklopovi u linearnim enkoderima i rotacijskim senzorima položaja moraju održavati stabilnost magnetskog toka unutar 1 posto tijekom 10-godišnjeg vijeka trajanja. Kolaborativni roboti koriste kompaktne višepolne prstenaste magnete za postizanje točnosti položaja zgloba od plus minus 0,01 milimetara, omogućujući sigurnu interakciju čovjeka i robota. Prema podacima Međunarodne federacije robotike, globalne instalacije industrijskih robota premašile su 550.000 jedinica u 2023., od kojih svaka uključuje više senzorski magnet temeljene povratne petlje.
1.3 IoT i potrošački uređaji minijaturiziraju arhitekturu magneta senzora
Pametni vodomjeri, nosivi monitori zdravlja i gimbali drona koriste minijature senzorski magnet komponente koje često imaju manji od 3 milimetra u promjeru. U ovim primjenama, izazov je maksimizirati gustoću magnetske energije unutar strogo ograničenog volumena uz otpornost na koroziju od znoja ili vlage iz okoliša. Studija iz 2023. objavljena u časopisu IEEE Sensors Journal pokazala je da samarij-kobalt promjera 2,5 mm senzorski magnet zadržao je 98 posto svog toka sobne temperature nakon 2000 sati na 85 stupnjeva Celzija i 85 posto relativne vlažnosti, potvrđujući njegovu prikladnost za dugotrajnu implementaciju IoT-a.
2. Permanentni magnet Odabir materijala Oblikuje performanse senzora
Magnetska, toplinska i mehanička svojstva a senzorski magnet definiraju se na materijalnoj razini. Inženjeri moraju uravnotežiti remanenciju, koercitivnost, temperaturne koeficijente i cijenu. Četiri dominantne obitelji materijala su neodimij-željezo-bor (NdFeB), samarij-kobalt (SmCo), tvrdi ferit i alnico. Svaki nudi poseban profil kompromisa. Tablica u nastavku uspoređuje kritične parametre temeljene na prosječnim podacima iz industrijske tablice i podacima iz MMPA (Udruga proizvođača magnetskih materijala) Standard br. 0100.
| Grade materijala | Remanencija Br (kG) | Koercitivnost HcJ (kOe) | Maks. radna temperatura (°C) | Temperaturni koeficijent Br (%/°C) | Relativni trošak |
|---|---|---|---|---|---|
| NdFeB N48H | 13.8 | 17 | 120 | -0,11 | srednje |
| SmCo Sm2Co17 26H | 10.5 | 18 | 350 | -0,035 | visoko |
| Tvrdi ferit Y30 | 3.8 | 3.2 | 250 | -0,20 | Niska |
| Alnico 5 | 12.5 | 0.65 | 540 | -0,02 | srednje |
Tablica 1: Usporedba ključnih magnetskih i toplinskih svojstava za uobičajene senzorski magnet materijalne obitelji. Podaci predstavljaju tipične komercijalne vrijednosti.
NdFeB magneti daju najveću gustoću energije, što ih čini idealnim za minijaturne senzorski magnet dizajne u kojima je prostor na prvom mjestu. Međutim, njihov relativno visok temperaturni koeficijent remanentnosti znači da porast temperature od 100 Celzijevih stupnjeva može smanjiti magnetski tok za otprilike 11 posto, što se mora kompenzirati kalibracijom senzora ili odabirom kvalitete materijala. Samarij-kobalt nudi iznimnu toplinsku stabilnost i otpornost na koroziju bez potrebe za zaštitnim premazima, ali uz značajno veću cijenu sirovina. Tvrdi ferit senzorski magnet rješenja dominiraju troškovno osjetljivim aplikacijama kao što su senzori brzine kućanskih aparata, gdje se niži tok može neutralizirati većim volumenom magneta ili osjetljivijim senzorskim elementima. Alnico, usprkos svojoj niskoj koercitivnosti, pronalazi posebnu primjenu u okruženjima s visokim temperaturama iznad 400 stupnjeva Celzijusa, kao što su sonde brzine turbine, jer njegova remanencija ostaje gotovo konstantna.
3. Geometrija dizajna i obrasci magnetizacije diktiraju kvalitetu signala
Fizički oblik i orijentacija magnetizacije a senzorski magnet nisu proizvoljne; oni su projektirani za proizvodnju specifične distribucije magnetskog polja koja maksimizira linearni raspon i smanjuje harmonijska izobličenja u izlazu senzora. Sljedeći geometrijski čimbenici izravno utječu na točnost senzora.
- Dijametralno magnetizirani cilindri i prstenovi: Opsežno se koristi u senzorima kutnog položaja, ovi senzorski magnet konfiguracije generiraju rotirajuće dipolno polje. Jednolikost polja po kutu rotacije određuje moguću točnost. Studija simulacije iz 2022. u časopisu Journal of Magnetism and Magnetic Materials pokazala je da prsten s omjerom vanjskog i unutarnjeg promjera od 1,6 i omjerom duljine i promjera od 0,8 minimizira ukupno harmonijsko izobličenje na ispod 0,3 posto tijekom 360 stupnjeva.

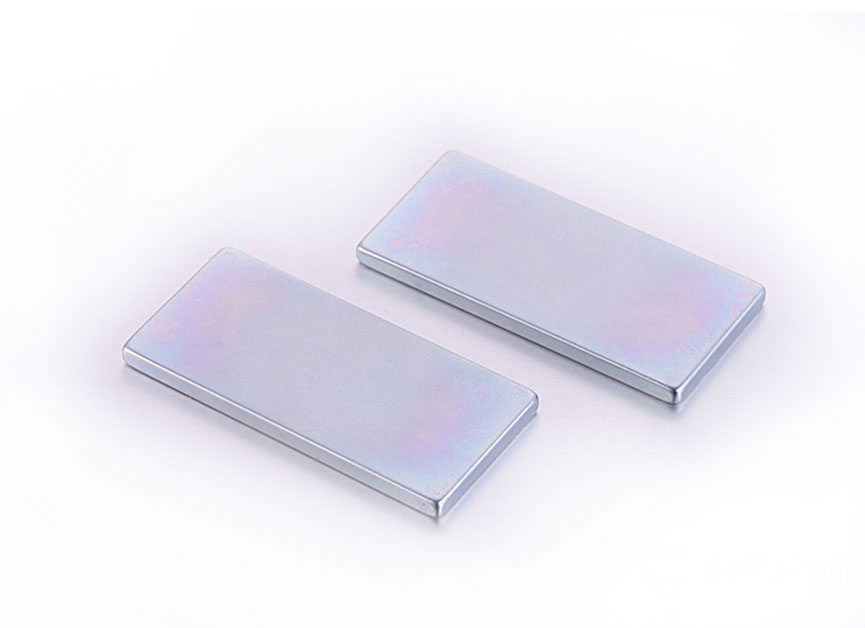

- Aksijalno magnetizirani diskovi i blokovi: Za linearno očitavanje položaja, aksijalno magnetiziran senzorski magnet stvara polje koje predvidljivo opada s udaljenošću. Linearni raspon senzora obično je ograničen na oko 60 posto veličine površine magneta. Izvan ovog raspona, gradijent polja postaje preplitak da bi se točno razriješili mali pomaci.
- Višepolno magnetizirane trake i prstenovi: Inkrementalni koderi oslanjaju se na izmjenične polove sjever-jug na magnetskoj traci. Korak polova, koji se obično kreće od 1 do 5 milimetara, definira osnovnu razlučivost. Manji razmak polova poboljšava rezoluciju, ali zahtijeva manji zračni raspor između senzorski magnet površine i osjetnog elementa, povećavajući osjetljivost na odstupanje i mehaničke tolerancije.
- Trapezoidni i suženi profili: Za linearizaciju izlaza Hallovog senzora tijekom duljeg hoda, neki senzorski magnet dizajni koriste različite presjeke. Kako se magnet pomiče, promjenjiva količina magnetskog materijala okrenutog prema senzoru proizvodi gotovo linearni odnos napona i pomaka bez složene obrade signala.
Temperaturna kompenzacija još je jedna kritična poluga dizajna. Jer oboje senzorski magnet remanencija i pomak osjetljivosti Hallovog senzora s temperaturom, dizajneri sustava često odabiru magnetski materijal čiji temperaturni koeficijent djelomično poništava vlastiti pomak senzora. Na primjer, GaAs Hallov element pokazuje temperaturni koeficijent osjetljivosti od približno minus 0,06 posto po stupnju Celzijusa. Spajanje sa samarij-kobaltom senzorski magnet koji ima koeficijent remanencije od minus 0,035 posto po stupnju Celzijusa ostavlja neto pomak od samo minus 0,025 posto po stupnju Celzijusa, smanjujući potrebu za vanjskim kompenzacijskim krugovima.
4. Zaštita senzorskih magneta od degradacije okoliša
A senzorski magnet izložen vlazi, slanom spreju ili agresivnim kemikalijama može pretrpjeti brzu koroziju, što dovodi do gubitka magnetskog toka i kontaminacije česticama koje ometaju razmak senzora. NdFeB magneti posebno su osjetljivi zbog visokog sadržaja željeza. Bez zaštite, goli NdFeB senzorski magnet može izgubiti 5 posto svoje težine zbog korozije unutar 100 sati od testiranja slanog spreja prema ASTM B117. Sljedeće zaštitne strategije su industrijski standard.
- Višeslojni premazi: Tipična visoka pouzdanost senzorski magnet dobiva galvanizirani sloj nikal-bakar-nikal, osiguravajući ukupnu debljinu između 10 i 25 mikrona. Za okruženja ispod poklopca motora, nanosi se dodatni epoksidni gornji sloj od 15 do 30 mikrona, čime se postiže više od 1000 sati otpornosti na raspršivanje soli.
- Parilenski konformni premaz: Za minijaturne medicinske ili implantabilne senzorski magnet primjene, parilen C nudi biokompatibilnu barijeru bez rupica u debljinama od samo 5 mikrona, osiguravajući zaštitu na hermetičkoj razini bez dimenzionalnog nakupljanja.
- Prelijevanje i inkapsulacija: Umetnite kalupljenje senzorski magnet u termoplastično kućište kao što je PPS ili PA66 s ojačanjem od staklenih vlakana istovremeno pruža zaštitu od korozije, mehaničke značajke ugradnje i precizne površine poravnanja za IC senzora.
- Zamjena materijala: U opremi za podvodnu ili kemijsku obradu dizajneri često u potpunosti zaobilaze složenost premaza odabirom inherentno otpornog na koroziju SmCo za senzorski magnet , prihvaćajući veće početne troškove materijala kako bi se uklonio dugoročni rizik degradacije.
5. Usporedba senzorskih tehnologija i njihovih zahtjeva za magnetima
Različiti principi magnetskog senzora nameću različite zahtjeve senzorski magnet . Razumijevanje ovih zahtjeva sprječava skupe pretjerane specifikacije ili padove performansi. Donja tablica sažima odnos između tehnologije senzora i odgovarajućih karakteristika magneta.
| Tehnologija senzora | Tipični zahtjev za jakost polja (mT) | Komponenta osjetljivog polja | Preferirano Magnet senzora oblik | Uobičajen izbor materijala |
|---|---|---|---|---|
| Hallov efekt | 20 – 100 | Okomita komponenta | Aksijalno magnetizirani disk | NdFeB ili ferit |
| AMR | 5 – 20 | Smjer polja u ravnini | Dijametralno magnetiziran prsten | NdFeB ili SmCo |
| GMR | 1 – 10 | Smjer polja u ravnini | Višepolna traka | NdFeB ili vezani NdFeB |
| TMR | 0,5 – 5 | Smjer polja u ravnini | Višepolni prsten finog koraka | SmCo ili visokokvalitetni NdFeB |
Tablica 2: Preslikavanje između tehnologije magnetskog senzora i preporučene senzorski magnet karakteristike za tipične aplikacije za mjerenje položaja.
Senzori Hallovog efekta, sa svojim relativno visokim zahtjevima za polje, dobro rade s ekonomičnim feritom senzorski magnet rješenja u aplikacijama gdje to prostor dopušta. TMR senzori, najosjetljiviji, mogu raditi s vrlo malim, niskoprofilnim magnetima, omogućujući ultrakompaktne dizajne kodera. Međutim, zahtjev za niskom jakošću polja također čini TMR sustave osjetljivijim na smetnje od lutajućih magnetskih polja koja generiraju obližnji motori ili vodiči s strujom, što zahtijeva pažljivu zaštitu i senzorski magnet plasman.
Spojeni magneti, proizvedeni injekcijskim prešanjem mješavine magnetskog praha i polimernog veziva, zaslužuju poseban spomen. Omogućuju izravno oblikovanje složenih oblika s uskim tolerancijama, često integrirajući senzorski magnet s osovinom ili zupčanikom u jednom koraku proizvodnje. Dok je njihova magnetska izvedba niža od one potpuno gustih sinteriranih magneta, sloboda dizajna koju pružaju često nadmašuje gubitak gustoće toka u primjenama automobilskih senzora velike količine.
6. Popis za provjeru praktičnog dizajna za specificiranje senzorskog magneta
Prevođenje zahtjeva sustava u robustan senzorski magnet specifikacija uključuje strukturiranu evaluaciju u više domena. Sljedeći poredani kontrolni popis pomaže inženjerskim timovima da izbjegnu uobičajene zamke.
- Definirajte senzorski zračni raspor i mehaničku ovojnicu: Izmjerite najveću i najmanju udaljenost između senzorski magnet lice i senzorni element, uzimajući u obzir sve tolerancije sklopa, toplinsko širenje i pomake izazvane vibracijama.
- Odredite potrebnu gustoću magnetskog toka na senzoru: Koristite analizu konačnih elemenata ili analitičke modele kako biste potvrdili da odabrani stupanj magneta i geometrija isporučuju najmanje 120 posto minimalnog radnog polja senzora u cijelom temperaturnom rasponu.
- Odaberite materijal magneta na temelju temperaturne stabilnosti: Izračunajte varijaciju toka u najgorem slučaju od minus 40 do maksimalne radne temperature. Ako varijacija premašuje dopušteni ulazni raspon senzora, prijeđite na a senzorski magnet materijal s nižim temperaturnim koeficijentom.
- Odredite uzorak magnetizacije i toleranciju: Za kutne senzore definirajte dopušteno kutno odstupanje vektora magnetizacije. Odstupanje veće od 0,5 stupnjeva može uzrokovati mjerljivu kutnu pogrešku u sustavima visoke preciznosti.
- Potvrdite mehaničko zadržavanje i zaštitu od korozije: Osigurajte senzorski magnet je osiguran od rotacijskih i aksijalnih sila utiskivanjem, lijepljenjem ili mehaničkim ubodom te da je odabrani premaz otporan na predviđeno kemijsko okruženje tijekom predviđenog vijeka trajanja proizvoda.
- Karakterizirajte osjetljivost poravnanja magneta i senzora: Izvršite analizu skupa tolerancija kako biste potvrdili bočno i kutno odstupanje između senzorski magnet a senzor IC ne pomiče izlaz izvan kalibriranog raspona.
7. Često postavljana pitanja o senzorskim magnetima
Koja je razlika između senzorskog magneta i trajnog magneta opće namjene?
A senzorski magnet se proizvodi sa strožim tolerancijama magnetskog momenta, često unutar plus minus 1,5 posto, i dizajniran je za proizvodnju precizno definiranog uzorka polja umjesto maksimalne vučne sile. Njegova geometrija, premaz i magnetizacija optimizirani su za određeni senzorski IC, dok magnet opće namjene daje prednost gruboj sili držanja ili cijeni.
Kako mogu odabrati pravu vrstu magneta senzora za primjene na visokim temperaturama iznad 150 stupnjeva Celzijusa?
Odaberite samarij-kobalt kao što je Sm2Co17 26H ili visokotemperaturni NdFeB kao što je N35AH. SmCo nudi najbolju toplinsku stabilnost do 350 stupnjeva Celzija, dok visokotemperaturne vrste NdFeB mogu raditi do 230 stupnjeva Celzija ako je linija opterećenja dovoljno visoka da spriječi nepovratnu demagnetizaciju. Uvijek provjerite senzorski magnet koeficijent propusnosti u stvarnim radnim uvjetima.
Može li magnet senzora izgubiti svoj magnetizam tijekom vremena?
Da. Svi trajni magneti doživljavaju određeni dugotrajni gubitak toka zbog strukturne relaksacije, oksidacije ili vanjskih demagnetizirajućih polja. Dobro dizajniran senzorski magnet izrađen od suvremenih materijala rijetkih zemalja obično pokazuje manje od 1 posto gubitka fluksa tijekom 10 godina kada radi unutar svoje nazivne temperature i zaštićen je od korozije. Ispitivanja ubrzanog starenja na povišenim temperaturama koriste se za provjeru stabilnosti vijeka trajanja.
Koji su najčešći oblici senzorskih magneta i zašto?
Najzastupljeniji oblici su diskovi, prstenovi, blokovi i lukovi. Diskovi i prstenovi dominiraju kutnim senzorom jer proizvode simetrično dipolno polje. Blokovi se koriste za linearno određivanje položaja gdje je smjer kretanja duž jedne osi. U obliku luka senzorski magnet segmenti se koriste u rotacijskim senzorima s ograničenim kutom, kao što su indikatori položaja leptira za gas, gdje nije potrebna puna rotacija od 360 stupnjeva.
Je li moguće koristiti isti magnet senzora za Hall i TMR senzore?
Moguće je ali nije optimalno. A senzorski magnet dimenzioniran da pruži jako polje za Hall senzor može zasititi osjetljivi TMR element, degradirajući linearnost. Nasuprot tome, magnet dizajniran za TMR možda neće osigurati dovoljan fluks za pouzdano aktiviranje Hallovog zasuna. Najbolji pristup je prilagoditi senzorski magnet čvrstoću i zračni raspor posebno za odabranu senzorsku tehnologiju.
8. Pogled u budućnost: Budućnost tehnologije senzorskih magneta
Sljedeća generacija senzorski magnet razvoj je usmjeren na tri granice: procesi difuzije na granicama zrna koji povećavaju koercitivnost bez teških elemenata rijetkih zemalja, aditivna proizvodnja magneta gotovo neto oblika sa složenim unutarnjim kanalima za hlađenje i integracija magneta i senzora u monolitne module sustava u paketu. Istraživanje koje je 2024. godine objavila Europska udruga za magnetizam pokazuje da NdFeB magneti s raspršenom granicom zrna mogu postići povećanje koercitivnosti od 30 posto uz smanjenje sadržaja disprozija za 60 posto, izravno smanjujući troškove i rizik lanca opskrbe za velike količine senzorski magnet proizvodnje.
Istodobno, pomak prema funkcionalnoj sigurnosti u autonomnim vozilima nalaže suvišne senzorske arhitekture. To se prevodi u dvokanalne magnetske kodere gdje su dva neovisna senzorski magnet staze su integrirane u jednu mehaničku komponentu, a svaku očitava zaseban senzor, čime se osigurava da niti jedna točka kvara ne može onemogućiti povratnu petlju položaja. Prema standardu ISO 26262 ASIL D, o takvoj redundanciji se ne može pregovarati za sustave upravljanja i kočenja.
Od dubina naftne bušotine u moru do sterilnog okruženja kirurškog robota, skromni senzorski magnet nastavlja dokazivati da precizno, pouzdano detektiranje pokreta počinje s pomno izrađenim magnetskim materijalima. Kako industrije zahtijevaju sve finiju rezoluciju i dulji životni vijek bez održavanja, ulaganja u senzorski magnet inovacija će ostati prioritet visokog povrata za dobavljače komponenti i integratore sustava podjednako.
