Prstenasto sinterirani NdFeB magneti: Opsežan praktični vodič

1. Analiza definicije: Osnovna definicija od skladbe do izvedbe

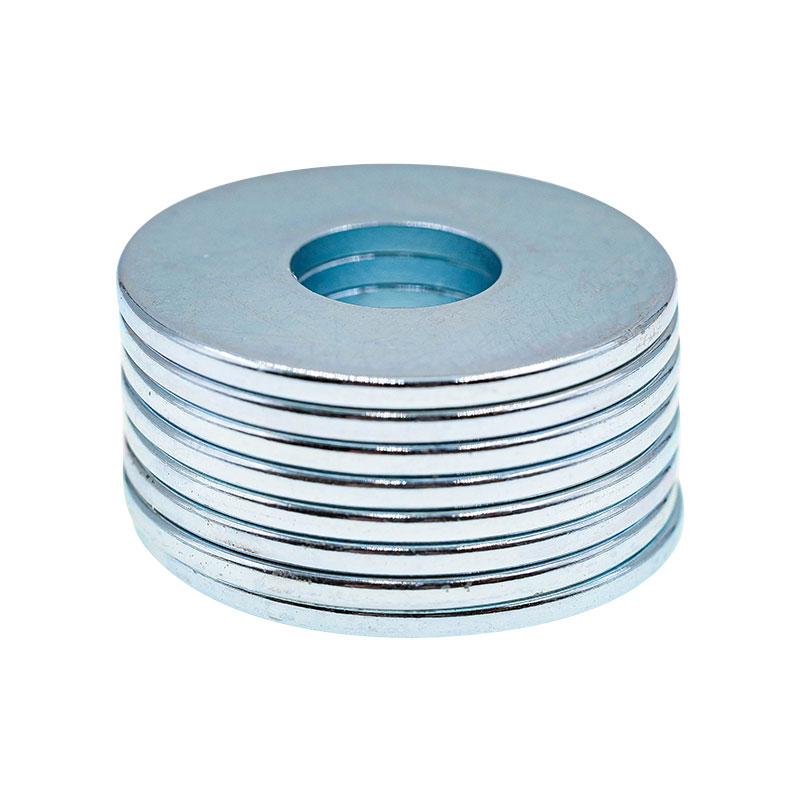

Prsten sinterirani NdFeB magneti su prstenasti trajni magneti koji se sastoje od neodimija (Nd), željeza (Fe) i bora (B) kao središnjih komponenti, dopunjenih elementima rijetke zemlje kao što su disprozij (Dy), terbij (Tb) i niobij (Nb) za optimizaciju performansi, a proizvedeni su "postupkom sinteriranja metalurgije praha". Njihove osnovne karakteristike mogu se definirati s tri aspekta:

1.1 Sastav i funkcije

Uloga glavnih komponenti: Neodimij (25%-35%) određuje gornju granicu energetskog proizvoda; ako je sadržaj neodimija manji od 25%, energetski proizvod će se smanjiti za 10%-15%. Željezo (60%-70%) tvori magnetsku matricu; za svakih 0,1% smanjenja čistoće željeza, magnetska permeabilnost može pasti za 2%. Boron (1%-2%) forms the Nd₂Fe₁₄B compound—the core crystal structure that generates strong magnetism. Nedovoljan sadržaj bora (manje od 1%) dovest će do nepotpune kristalne strukture i značajnog slabljenja magnetske izvedbe.

Regulatorne funkcije pomoćnih materijala: Za svakih 1% povećanja sadržaja disprozija (Dy), maksimalna radna temperatura može se povećati za 8-10°C, ali energetski proizvod će se smanjiti za 3%-5%, što zahtijeva ravnotežu između temperaturne otpornosti i magnetizma. Sadržaj niobija (Nb) kontrolira se na 0,5%-1%, što može pročistiti veličinu zrna od 50 μm do ispod 30 μm, povećavajući čvrstoću savijanja magneta za 20%-30% i smanjujući stopu loma prilikom obrade.

1.2 Strukturne prednosti i prilagodljivost

U usporedbi s kvadratnim, cilindričnim i drugim oblicima, glavne prednosti prstenaste strukture su:

Uniformna distribucija magnetskog polja: prstenasta zatvorena struktura može kontrolirati stopu propuštanja magnetskog toka ispod 15%, dok je stopa propuštanja toka kvadratnih magneta iste veličine približno 25%-30%. Kada je radijalno magnetizirano, pogreška jednolikosti magnetskog polja u unutarnjem otvoru prstena je ≤3%, što ga čini prikladnim za komponente koje zahtijevaju "okružujuća magnetska polja" kao što su rotori motora i zavojnice senzora, što može smanjiti buku fluktuacije magnetskog polja tijekom rada opreme.

Jednostavna instalacija: središnji prolazni otvor može se izravno učvrstiti vijcima ili rukavcima osovine bez dodatnih nosača. U UAV motorima (sa zahtjevom za težinom od ≤50 g), može uštedjeti više od 30% prostora za ugradnju. U isto vrijeme, prstenasta struktura ravnomjernije podnosi silu, a njezin otpor centrifugalnoj sili je 40% jači nego kod cilindričnih magneta u scenarijima velike brzine rotacije (kao što su motori od 10.000 o/min).

1.3 Osnovni pokazatelji izvedbe (standard IEC 60404-8-1)

Indikator izvedbe	Definicija	Tipični raspon	Pogođeni scenariji	Primjer utjecaja odstupanja
Energetski proizvod (BH) max	Indikator jezgre za mjerenje jakosti magnetskog polja	28-52 MGOe	Moment motora, osjetljivost senzora	Kada se smanji s 45MGOe na 40MGOe, moment motora pada za 12%
Koercitivnost (HcB)	Sposobnost otpornosti na demagnetizaciju	≥800-2000 kA/m	Stabilnost performansi u okruženjima s visokim temperaturama	Ako je HcB manji od 1000kA/m, stopa demagnetizacije prelazi 15% na 120°C
Remanencija (Br)	Zaostala magnetska indukcija nakon magnetizacije	1,15-1,45 T	Izlazna snaga opreme, pokrivenost magnetskog polja	Smanjenje Br od 0,1T skraćuje udaljenost detekcije senzora za 20%
Maksimalna radna temperatura	Maksimalna temperatura bez nepovratne demagnetizacije	80-200°C (gradirano kao N/M/H/SH/UH/EH)	Prilagodljivost okolišu, vijek trajanja opreme	Exceeding the temperature by 10°C increases the annual demagnetization rate by 5%-8%
Magnetska propusnost (μ)	Indikator kapaciteta vodljivosti magnetskog polja	1,05-1,15 μ₀ (vakuumska propusnost)	Brzina reakcije magnetskog polja	Smanjenje μ od 0,05 povećava kašnjenje odgovora senzora za 10 ms

2. Osnovne prednosti: Zašto su prvi izbor u više industrija

Među trajnim magnetskim materijalima kao što su ferit i samarij-kobalt, prstenasto sinterirani NdFeB magneti čine više od 30% tržišnog udjela, zahvaljujući četiri nezamjenjive prednosti:

2.1 Vodeći energetski proizvod: Snažno magnetsko polje u maloj veličini

Uzimajući novi pogonski motor vozila na energiju (zahtijeva okretni moment ≥300N·m) kao primjer, feritni magnet treba promjer od 300 mm i debljinu od 50 mm kako bi zadovoljio zahtjeve, težine približno 3,5 kg. Nasuprot tome, prstenasti magnet razreda N45 (energetski proizvod 43-46 (prikaz, ostalo).MGOe) promjera 200 mm i debljine 35 mm može zadovoljiti standard, težine samo 1,2 kg. Time se volumen smanjuje za 40%, a težina za 35%, izravno smanjujući opterećenje motora i povećavajući domet vozila za 15%-20% (izračunato na temelju potrošnje energije od 15 kWh na 100 km; svakih 10 kg smanjenja težine povećava domet za 2-3 km).

2.2 Prilagodljiva temperaturna stabilnost

Prilagodbom udjela elemenata rijetke zemlje mogu se zadovoljiti temperaturni zahtjevi višestrukih scenarija. Specifični parametri i detalji prilagodbe različitih stupnjeva su sljedeći:

Standardni stupnjevi (N/M): stupanj N ima maksimalnu radnu temperaturu od 80°C, a stupanj M od 100°C. Prikladni su za bežične punjače (radna temperatura 40-60°C) i male kućanske aparate (kao što su motori ventilatora, temperatura ≤70°C). Ovi scenariji imaju zahtjeve za otpornost na niske temperature, a odabir standardnih kvaliteta može smanjiti troškove za 20%-30%.

Visokotemperaturni stupnjevi (H/SH/UH): stupanj H ima maksimalnu radnu temperaturu od 120°C, stupanj SH od 150°C, a stupanj UH od 180°C. Stupanj SH ima stopu demagnetizacije od ≤3% pri neprekidnom radu na 150°C tijekom 1000 sati, što ga čini prikladnim za motorne odjeljke automobila (temperatura 120-140°C) i senzore industrijskih pećnica (temperatura 150-160°C). Grade UH može zadovoljiti zahtjeve dugotrajne uporabe fotonaponskih inverterskih motora (okolina visoke temperature 160-170°C).

Kliknite da biste posjetili naše proizvode: Prsten sinterirani NdFeB

Ultra-High-Temperature Grade (EH): s maksimalnom radnom temperaturom od 200°C i stopom demagnetizacije od ≤5% na 200°C, koristi se u posebnoj zrakoplovnoj opremi (kao što su motori za kontrolu položaja satelita). Ovaj scenarij ima izuzetno visoke zahtjeve za stabilnošću izvedbe. Iako je cijena magneta razreda EH 80%-100% viša od one razreda SH, može spriječiti kvar opreme u ekstremnim okruženjima.

2.3 Fleksibilna prilagodljivost smjerova magnetizacije

Prema scenarijima primjene, može se dizajnirati više smjerova magnetizacije kako bi se zadovoljili zahtjevi različitih magnetskih polja. Specifični detalji prilagodbe su sljedeći:

Aksijalno magnetiziranje: magnetsko polje je paralelno s prstenastom osi, a aksijalna jakost magnetskog polja može doseći 80% površinskog magnetskog polja. Prikladan je za zvučnike za slušalice (zahtijevaju aksijalna magnetska polja za pokretanje dijafragmi) i male istosmjerne motore (kao što su motori igračke snage ≤10 W). Ovaj scenarij ima visoke zahtjeve za dosljednošću smjera magnetskog polja, a odstupanje aksijalne magnetizacije mora se kontrolirati unutar ±5°.

Radijalna magnetizacija: magnetsko polje je duž radijalnog smjera prstena, a pogreška jednolikosti magnetskog polja u unutarnjoj rupi prstena je ≤3%. To je glavni izbor za pogonske motore novih energetskih vozila (zahtijevaju radijalna magnetska polja za pokretanje rotacije rotora) i rotore vjetroturbina (s promjerom od 1-2 m, zahtijevaju jednolika radijalna magnetska polja). Stopa iskorištenja magnetske energije radijalne magnetizacije je 15%-20% veća od stope aksijalne magnetizacije.

Višepolna magnetizacija: 8-32 pola se formiraju na površini; što je više polova, manja je fluktuacija magnetskog polja. Prstenasti magnet s 24-polnom magnetizacijom ima pogrešku fluktuacije magnetskog polja od ≤1%. Koristi se u servo motorima visoke preciznosti (kao što su servo motori CNC alatnih strojeva s točnošću pozicioniranja ±0,001 mm), koji mogu poboljšati stabilnost brzine motora i smanjiti fluktuaciju brzine od ±5rpm do ±1rpm.

2.4 Značajna prednost isplativosti

Sljedeća tablica uspoređuje učinkovitost i cijenu različitih trajnih magnetskih materijala:

Vrsta trajnog magnetskog materijala	Raspon energetskih proizvoda (MGOe)	Maksimalna radna temperatura (°C)	Cijena (RMB/kg)	Prikladni scenariji	Troškovna prednost (u odnosu na Samarium-Cobalt)
Sinterirani NdFeB (N45)	43-46	80	300-400	Potrošačka elektronika, generalni motori	70%-80%
Sinterirani NdFeB (SH45)	40-43 (prikaz, ostalo).	150	500-600	Automobilski motori, industrijska oprema	60%-70%
Samarij-kobalt magnet (SmCo2:17)	25-30 (prikaz, ostalo).	250	1500-1800 (prikaz, stručni).	Scenariji ultravisokih temperatura (npr. zrakoplovstvo)	-
Feritni magnet	3-5	120	20-30 (prikaz, stručni).	Scenariji niske cijene (npr. brtve na vratima hladnjaka)	Međutim, nedovoljna magnetska izvedba

Uzimajući gradijentnu zavojnicu medicinskog MRI-a (koji zahtijeva energetski produkt od 38-42MGOe i radnu temperaturu od 120°C) kao primjer, korištenje sinteriranog NdFeB razreda N42H košta približno 50 000 RMB za magnete jednog uređaja. Ako se koriste samarij-kobalt magneti iste izvedbe, cijena bi bila 120.000-150.000 RMB. Sinterirani NdFeB može smanjiti trošak opreme za 60% uz ispunjavanje zahtjeva ujednačenosti magnetskog polja (pogreška ≤0,1%).

3. Proizvodni proces: Rafinirani kontrolni proces u 10 koraka

Osamdeset posto razlika u performansama prstenasto sinteriranih NdFeB magneta proizlazi iz kontrole procesa. Kompletan proizvodni proces prolazi kroz 10 ključnih koraka, svaki sa strogim standardima parametara, a odstupanja u ključnim parametrima izravno utječu na konačnu izvedbu:

3.1 Predobrada sirovina (dvostruka kontrola čistoće i preciznosti)

Zahtjevi čistoće: neodim ≥99,5% (ako sadržaj kisika premašuje 0,05%, formirat će se Nd₂O₃ faze nečistoće, smanjujući energetski produkt za 5%-8%), željezo ≥99,8% (ako sadržaj ugljika premašuje 0,03%, nakon sinteriranja će se pojaviti pore, smanjujući mehaničku čvrstoću za 10%), bor ≥99,9% (ako sadržaj vodika premašuje 0,01%, doći će do vodikove krtosti, zbog čega je magnet sklon pucanju). Ukupna količina nečistoća (kisik, ugljik, vodik) mora biti ≤0,1%.

Preciznost doziranja: koristi se automatski sustav vaganja (točnost 0,001g), s pogreškom pri doziranju od ≤0,01%. Na primjer, udio neodimija u kvaliteti N45 mora se kontrolirati na 31,5%±0,2%. If the neodymium proportion is 0.2% lower, the energy product will decrease from 45MGOe to 42MGOe. U međuvremenu, nakon šarže, smjesa se mora miješati u atmosferi dušika 30-60 minuta kako bi se osigurao jednoličan sastav; nedovoljno vrijeme miješanja dovest će do lokalnih odstupanja u sastavu i fluktuacija performansi preko 5%.

3.2 Vakuumsko taljenje (ključna veza za sprječavanje oksidacije)

Oprema i zaštita: Koristi se srednjefrekventna indukcijska peć s temperaturom 1000-1200°C. Argon visoke čistoće (čistoća ≥99,999%, rosište ≤-60°C) uvodi se tijekom procesa taljenja, s protokom od 5-10L/min. Prenizak protok će uzrokovati oksidaciju legure, stvarajući 2-3 μm oksidni sloj na površini, koji je teško ukloniti tijekom naknadnog drobljenja. Vrijeme topljenja je 1-2 sata; prekomjerno vrijeme taljenja uzrokovat će isparavanje elemenata rijetke zemlje (stopa isparavanja neodimija je 0,5% po satu), što utječe na omjer sastava.

Obrada ingota: Ingot legure nakon taljenja mora se zdrobiti unutar 24 sata (kada temperatura padne ispod 200°C). Ako se ostavi dulje od 48 sati, unutar ingota će se formirati gruba zrna (veličine veće od 100 μm), a energetski proizvod će se smanjiti za 10%-15% nakon naknadnog sinteriranja. Čeljusna drobilica koristi se za drobljenje ingota u čestice od 5-10 mm; čestice koje su prevelike (preko 10 mm) će povećati poteškoće naknadnog finog mljevenja, dok su čestice koje su premale (manje od 5 mm) sklone oksidaciji.

3.3 Priprema praha (kontrola veličine čestica i morfologije)

Proces drobljenja: Prvo se koristi čeljusna drobilica za grubo drobljenje do 5-10 mm, a zatim se koristi mlin s klasifikatorom zraka za fino mljevenje do 3-5 μm (greška veličine čestica ≤0,5 μm). Za svako odstupanje od 1 μm u veličini čestica, gustoća magneta mijenja se za 0,1 g/cm³ (standardna gustoća 7,5-7,6 g/cm³). Radni tlak mlina za klasifikaciju zraka kontrolira se na 0,6-0,8 MPa; prenizak tlak će dovesti do nejednake veličine čestica, dok će previsok tlak proizvesti previše fini prah (manje od 2 μm), povećavajući rizik od aglomeracije sinteriranja.

Sprječavanje oksidacije: cijeli proces finog mljevenja provodi se u atmosferi argona (sadržaj kisika ≤50 ppm). Nakon prikupljanja, prah se mora odmah zatvoriti i zapakirati (stupanj vakuuma ≤1×10⁻²Pa). Ako je izložen zraku dulje od 30 minuta, sadržaj kisika u prahu porast će na više od 200 ppm, a unutar magneta nakon sinteriranja pojavit će se oksidativne pore, smanjujući koercitivnost za 8%-10%.

3.4 Formiranje magnetskog polja (orijentacija magnetskih domena)

Oprema i parametri: Koristi se dvosmjerni stroj za prešanje, s aksijalnim tlakom od 200-300 MPa (za svakih 50 MPa povećanja tlaka, zelena gustoća se povećava za 0,2 g/cm³) i radijalnim magnetskim poljem od 1,5-2,0 T (za svakih 0,2 T povećanja jakosti magnetskog polja, stupanj orijentacije magnetske domene povećava se za 5%), osiguravajući da je smjer lakog magnetiziranja magnetskog praha usklađen sa smjerom magnetskog polja. Stupanj orijentacije mora biti ≥90%; inače će se energetski proizvod smanjiti za 15%-20%.

Dizajn kalupa: Kalup je izrađen od cementnog karbida (s visokom otpornošću na trošenje i radnim vijekom većim od 100 000 puta). Struktura pozicioniranja na unutarnjoj stijenci osigurava da je pogreška okruglosti prstenastog zelenog tijela ≤0,1 mm, a pogreška visine ≤0,05 mm. Temperatura kalupa se kontrolira na 50-60°C; preniska temperatura će uzrokovati lako pucanje zelenog tijela, dok će previsoka temperatura poništiti mazivo i utjecati na vađenje iz kalupa.

3.5 Vakuumsko sinteriranje (zgušnjavanje kristala)

Krivulja sinteriranja: Mora se strogo poštivati trostupanjski proces zagrijavanja: ① Niskotemperaturni stupanj (200-400°C): Držati 2 sata da se ukloni lubrikant (kao što je cink stearat) u zelenom tijelu, brzinom zagrijavanja od 5°C/min; pretjerana brzina zagrijavanja uzrokovat će prebrzo isparavanje maziva, što će rezultirati pukotinama u zelenom tijelu. ② Visokotemperaturni stupanj (1050-1120°C): Držite 4-6 sati da se čestice praha sinteriraju u gusti kristal; za svakih 1 sat smanjenja vremena držanja, gustoća magneta smanjuje se za 0,1 g/cm³. ③ Faza hlađenja: Ohladite na sobnu temperaturu brzinom od 5°C/min; pretjerana brzina hlađenja će stvoriti unutarnje naprezanje i uzrokovati lomljenje magneta.

Zahtjevi za stupanj vakuuma: stupanj vakuuma u peći za sinteriranje mora biti ≥1×10⁻³Pa. Nedovoljan stupanj vakuuma (kao što je 1 × 10⁻²Pa) uzrokovat će oksidaciju na površini magneta, stvarajući sloj oksida od 1-2 μm koji treba ukloniti tijekom naknadne obrade, povećavajući materijalni otpad. U međuvremenu, nestabilne razine vakuuma mogu uzrokovati fluktuacije performansi za više od 5% u različitim serijama magneta.

3.6 Tretman starenja (optimizacija performansi)

Primarno starenje: Držati na 900°C 2 sata kako bi se istaložila glavna faza Nd₂Fe₁₄B. Temperaturno odstupanje od ±5°C uzrokovat će promjenu od 3%-5% u sadržaju glavne faze. Nakon držanja ohladite na 600°C brzinom od 10°C/min kako biste izbjegli unutarnji stres zbog brzih promjena temperature.

Sekundarno starenje: Držite na 500-600°C 4 sata kako bi se istaložile faze bogate rijetkim zemljama (npr. Nd3Fe₁₄B), koje se raspoređuju oko glavne faze i poboljšavaju koercitivnost. Temperaturno odstupanje od ±10°C uzrokovat će promjenu koercitivnosti od 100-200kA/m. Držanje manje od 3 sata rezultira nedovoljnim poboljšanjem koercitivnosti, dok zadržavanje duže od 5 sati smanjuje energetski proizvod za 2%-3%.

3.7 Strojna obrada (precizna kontrola dimenzija)

Gruba obrada: Upotrijebite dijamantnu brusnu ploču (120-150 mesh) za rezanje sinteriranog obrasca na gotovo gotove dimenzije (s dopuštenjem za obradu od 0,1-0,2 mm). Kontrolirajte brzinu rezanja na 10-15 mm/min; prevelika brzina uzrokuje porast temperature površine rezanja iznad 100°C, što dovodi do lokalne demagnetizacije. Odstupanje dubine rezanja od 0,05 mm rezultira nedovoljnim dopuštenjem za naknadnu završnu obradu, što utječe na točnost dimenzija.

Završna obrada: Upotrijebite CNC brusilicu za brušenje unutarnje rupe, vanjskog kruga i čeone površine s dijamantnom brusnom pločom (200-300 mesh). Kontrolirajte brzinu dodavanja brušenja na 5-10 μm po prolazu kako biste osigurali točnost dimenzija: tolerancija promjera ±0,02 mm, okruglost ≤0,005 mm i hrapavost površine Ra ≤0,8 μm. Nakon brušenja, očistite ultrazvučnim valovima (frekvencija 40 kHz, 10-15 minuta) koristeći neutralno sredstvo za čišćenje na bazi vode (pH 7-8) kako biste uklonili ostatke brušenja, koji bi mogli uzrokovati stvaranje mjehurića u naknadnoj obradi površine. Za visokoprecizne magnete servo motora (npr. prstenasti magneti promjera 50 mm), kontrola nakon završne obrade s laserskim mjeračem promjera osigurava odstupanje vanjskog promjera ≤0,003 mm, sprječavajući nejednake zračne raspore između rotora motora i statora koji uzrokuju radnu buku.

3.8 Površinska obrada (zaštita od korozije)

Parametri i scenariji primjene različitih procesa površinske obrade moraju biti precizno usklađeni, sa sljedećim specifičnim detaljima:

Pocinčavanje (Zn): Usvojite kiselo pocinčavanje s debljinom premaza od 5-10 μm (lokalno odstupanje debljine ≤1 μm). Pasivacija nakon nanošenja koristi otopinu kromata (pH 2-3) za povećanje otpornosti na koroziju. Ispitivanje neutralnim slanim sprejom (5% otopina NaCl, 35°C) mora trajati ≥48 sati bez crvene hrđe. Prikladno za suha okruženja (npr. unutarnji motori, senzori uredske opreme) uz nisku cijenu (otprilike 0,5 RMB po komadu), ali radni vijek je samo 1-2 godine u okruženjima s vlagom ≥80%.

Prevlaka nikal-bakar-nikal (Ni-Cu-Ni): usvojite troslojni postupak galvanizacije: donji nikl (3-5 μm) za poboljšano prianjanje, srednji bakar (8-10 μm) za povećanu otpornost na koroziju i gornji nikl (4-5 μm) za povećanu površinsku tvrdoću (tvrdoća ≥HV300), s ukupnom debljinom od 15-20 μm. Testiranje slanog spreja traje ≥120 sati, prikladno za vlažna okruženja (npr. motori pumpi za vodu, mala vanjska oprema) s vijekom trajanja od 3-5 godina. Kontrolirajte gustoću struje tijekom galvanizacije (1-2A/dm² za donji nikl, 2-3A/dm² za srednji bakar, 1-1,5A/dm² za gornji nikl); pretjerana gustoća struje uzrokuje grube premaze, što utječe na izgled i otpornost na koroziju.

Epoksidni premaz: Primijenite elektrostatsko raspršivanje s debljinom premaza od 20-30 μm (odstupanje ujednačenosti ≤2 μm), stvrdnjavanje na 120-150°C 30-60 minuta. Stvrdnuti premaz ima adheziju ≥5 MPa (ispitivanje poprečnim rezom) i izvrsnu otpornost na kiseline i lužine (bez ljuštenja ili promjene boje nakon 24-satnog potapanja u 5% H₂SO₄ ili 5% NaOH otopinu). Prikladno za medicinsku opremu (npr. MRI gradijentne zavojnice) i opremu za morsko okruženje (npr. brodski motori), s ispitivanjem u slanom spreju koje traje ≥200 sati i radnim vijekom od 5-8 godina. Međutim, premaz ima granicu visoke temperature (maksimalna radna temperatura ≤150°C), iznad koje dolazi do omekšavanja i ljuštenja.

3.9 Magnetizacija (prijenos magnetizma)

Odabir opreme: Odaberite specijaliziranu opremu na temelju smjera magnetiziranja: magnetizatori s unipolarnom glavom (jakoća magnetskog polja ≥2,5T) za aksijalno magnetiziranje, višepolna prstenasta magnetna učvršćenja (jačina magnetskog polja ≥3,0T) za radijalno magnetiziranje i prilagođene višepolne zavojnice za magnetiziranje (8-32 pola) sa zavojima prilagođenim prema broju polova (npr. 16-polni svici imaju dvostruko više zavoja nego 8-polni svici).

Parametri magnetizacije: Struja magnetizacije mora biti 3-5 puta veća od koercitivnosti magneta. Na primjer, magneti SH razreda s HcB=1200kA/m zahtijevaju struju magnetizacije od 3600-6000kA/m kako bi se osigurala zasićena magnetizacija (nezasićenost smanjuje energetski proizvod za 10%-15%). Kontrolirajte vrijeme magnetizacije na 0,1-0,5 sekundi (magnetizacija impulsa); prekomjerno vrijeme uzrokuje zagrijavanje zavojnice, što utječe na vijek trajanja opreme. U međuvremenu, precizno namjestite magnet u središte magnetizirajućeg učvršćenja; odstupanje pozicioniranja veće od 0,5 mm uzrokuje pomak smjera magnetskog polja, što utječe na performanse aplikacije (npr. odstupanje magnetizacije rotora motora uzrokuje fluktuacije brzine).

Provjera nakon magnetiziranja: Nakon magnetiziranja, upotrijebite gaussmetar za mjerenje jakosti površinskog magnetskog polja na 5 ravnomjerno raspoređenih točaka na magnetu (gore, dolje, lijevo, desno od vanjskog kruga i središte čeone strane). Odstupanje mora biti ≤5%; u suprotnom, ponovno podesite parametre magnetizacije ili pozicioniranje kako biste osigurali jednolika magnetska polja.

3.10 Sveobuhvatna inspekcija (kontrola performansi i kvalitete)

Ispitivanje magnetskog učinka: Upotrijebite tester materijala s trajnim magnetima (npr. model NIM-2000, točnost ±0,5%) za testiranje BHmax, HcB, Br i drugih parametara pomoću metode krivulje demagnetizacije. Nasumično uzorkujte 3-5 komada po seriji; ako jedan komad ne uspije, udvostručite veličinu uzorka. Ako se kvarovi nastave, cijela se serija odbija. Prije testiranja, kondicionirajte magnet na 25°C±2°C 2 sata (odstupanja temperature utječu na rezultate: Br se smanjuje za 0,1% za svaki porast od 1°C).

Provjera dimenzija i izgleda: Koristite koordinatni mjerni stroj (točnost ±0,001 mm) za provjeru dimenzija s stopom uzorkovanja ≥10%, uključujući vanjski promjer, unutarnji promjer, debljinu, zaobljenost i koaksijalnost (koaksijalnost između unutarnje rupe i vanjskog kruga ≤0,01 mm). Neispravni proizvodi su posebno označeni i zabranjen im je ulazak u daljnje procese. Upotrijebite sustav vizualne inspekcije (razlučivost ≥2 milijuna piksela) za pregled izgleda kako biste identificirali površinske ogrebotine (kvalificirano ako je dubina ≤0,1 mm i duljina ≤2 mm), ljuštenje premaza (kvalificirano ako je područje ≤0,5 mm²) i pukotine (svaka vidljiva pukotina se odbija). Stopa oštećenja izgleda mora se kontrolirati ispod 0,3%.

Testiranje pouzdanosti: Provedite tromjesečno uzorkovanje pouzdanosti, uključujući ispitivanje stabilnosti pri visokim temperaturama (držanje na maksimalnoj radnoj temperaturi 1000 sati, s prigušenjem magnetske izvedbe ≤5% za kvalifikaciju), ispitivanje stabilnosti pri niskim temperaturama (držanje na -40°C 100 sati, s prigušenjem performansi ≤2% za kvalifikaciju) i ispitivanje vibracija (10-2000 Hz vibracije s ubrzanjem od 10 g, bez pukotina i prigušenjem performansi ≤3% za kvalifikaciju) kako bi se osigurala dugoročna pouzdanost.

4. Tipični scenariji primjene: osnovna rješenja za prilagodbu za šest industrija

Primjena prstenasto sinteriranih NdFeB magneta obuhvaća višestruka područja. Slijede detaljni parametri i učinci rješenja prilagodbe za svaku industriju:

Scenarij primjene	Zahtjevi osnovnih parametara izvedbe	Metoda površinske obrade	Ključni učinci
Novi energetski pogonski motor vozila	Energetski proizvod 45-48MGOe (N45-N48), 150°C (SH stupanj), radijalna magnetizacija (8-16 polova), vanjski promjer 180-250 mm	Presvlaka nikal-bakar-nikal (15-20μm)	Snaga motora 200kW, brzina 18000rpm, učinkovitost pretvorbe energije 97%
Industrijski servo motor	Energetski proizvod 48-50MGOe (N48-N50), 180°C (UH stupanj), višepolna magnetizacija (24-32 pola), okruglost ≤0,003 mm	Epoksidni premaz (20-30μm)	Preciznost pozicioniranja ±0,001 mm, pogodna za preciznu obradu CNC strojeva
Bežični punjač	Energetski proizvod 33-36MGOe (N35), 100°C (M stupanj), aksijalna magnetizacija, vanjski promjer 20-30 mm	Pocinčavanje (5-10 μm)	Učinkovitost punjenja 15W, odstupanje poravnanja ≤2mm
Medicinska MRI Gradijentna zavojnica	Energetski proizvod 38-42MGOe (N42), 120°C (H stupanj), aksijalna magnetizacija, pogreška uniformnosti ≤0,05%	Epoksidni premaz otporan na kiseline i alkalije	Rezolucija slike 0,5 mm, jasno pokazuju male lezije mozga
Rotor vjetroturbine	Energetski proizvod 38-40MGOe (N40), 150°C (SH stupanj), radijalna magnetizacija, vanjski promjer 1000-1500 mm	Epoksidni kompozitni premaz nikal-bakar-nikal	Godišnja proizvodnja električne energije povećana je za 10%, stopa kvarova ≤0,5 puta godišnje
Inverterski kompresor klima uređaja	Energetski proizvod 38-42MGOe (N42), 100°C (M stupanj), radijalna magnetizacija, unutarnji promjer 30-40 mm	Pocinčavanje (8-12 μm)	Potrošnja energije smanjena za 30%, buka ≤40dB, brzina hlađenja povećana za 20%

5. Vodič za odabir: Precizno usklađivanje potražnje u četiri koraka

Neodgovarajući odabir može dovesti do gubitka performansi ili kvara opreme. Slijedi znanstveni proces selekcije:

5.1 Korak 1: Pojasnite zahtjeve temeljnih parametara

Određivanje magnetskog parametra: Izračunajte potrebni energetski proizvod na temelju zahtjeva za snagom opreme i performansama. Na primjer:

Mali istosmjerni motori (snaga ≤100 W, okretni moment ≤1N·m): Energetski proizvod 28-36MGOe (N30-N35) za zadovoljavanje osnovnih potreba za napajanjem po niskoj cijeni.

Pogonski motori srednje veličine (snaga 100W-10kW, okretni moment 1-10N·m): Energetski proizvod 38-48MGOe (N40-N48) za ravnotežu performansi i cijene, prikladan za industrijsku opremu za automatizaciju.

Velika oprema velike snage (snaga ≥10kW, okretni moment ≥10N·m): Energetski proizvod 50-52MGOe (N50-N52) za osiguranje velikog okretnog momenta, pogodan za nova energetska vozila, vjetroturbine i druge scenarije.

Potvrda dimenzionalnog parametra: Navedite vanjski promjer (D), unutarnji promjer (d), debljinu (H) i zahtjeve tolerancije prstenastog magneta. Izračunajte težinu pomoću formule "Volumen = π×(D²-d²)×H/4" i prilagodite dimenzije na temelju ograničenja težine opreme (npr., magneti motora UAV zahtijevaju težinu ≤50 g). U međuvremenu odredite geometrijske tolerancije kao što su okruglost (≤0,005 mm za visoku preciznost, ≤0,01 mm za standardnu ​​preciznost) i koaksijalnost (≤0,01 mm) kako biste izbjegli utjecaj na sklapanje i primjenu.

Odabir smjera magnetizacije: Odredite na temelju zahtjeva za magnetsko polje opreme: radijalna magnetizacija za rotore motora (zahtijeva okolna magnetska polja), aksijalna magnetizacija za zvučnike i senzore (zahtijeva jednosmjerna magnetska polja) i višepolna magnetizacija za visokoprecizne servo motore (zahtijeva višepolna magnetska polja), s brojem polova prilagođenim zahtjevima brzine (veća brzina zahtijeva više polova, npr. 16-24 pola za motore od 10 000 o/min).

5.2 Korak 2: Procijenite uvjete radnog okruženja

Temperaturno okruženje: Izmjerite maksimalnu temperaturu i raspon temperaturnih fluktuacija radnog okruženja opreme kako biste odabrali odgovarajući stupanj:

Niskotemperaturna okruženja (-40-0°C, npr. oprema za hladni lanac): Standardni N/M stupnjevi su dovoljni (maksimalna radna temperatura 80-100°C, stabilne performanse na niskim temperaturama), bez potrebe za visokotemperaturnim stupnjevima za smanjenje troškova.

Okruženja s normalnom temperaturom (0-80°C, npr. unutarnji motori, potrošačka elektronika): N/M ocjene su odgovarajuće; za scenarije s kratkotrajnim temperaturnim fluktuacijama (npr. slabo odvođenje topline ljeti), odaberite H stupanj (120°C) kako biste rezervirali sigurnosnu granicu.

Visokotemperaturna okruženja (80-150°C, npr. odjeljci motora automobila, industrijske pećnice): SH stupanj (150°C) je osnovni izbor; za dugotrajni rad blizu 150°C, odaberite UH stupanj (180°C) kako biste izbjegli toplinsku demagnetizaciju.

Okruženja s ultra visokim temperaturama (150-200°C, npr. zrakoplovna oprema): EH stupanj (200°C) jedina je opcija koja osigurava stabilne performanse na ekstremnim temperaturama.

Korozija i vlažnost Okolina: Odaberite površinsku obradu na temelju korozivnosti okoline:

Suha i čista okruženja (uredska oprema za zatvorene prostore, kućanski aparati): Dovoljno je pocinčavanje, uz nisku cijenu i osnovnu zaštitu.

Vlažna okruženja (vodene pumpe, klima uređaji, vanjska oprema): nikal-bakar-nikal za veću otpornost na koroziju, pogodno za okruženja s vlagom ≤90%.

Kiselinsko-alkalna korozivna okruženja (medicinska oprema, kemijska oprema, morski okoliš): Epoksidni premaz za otpornost na kiselo-alkalne i slane prskalice, prikladan za složena korozivna okruženja.

Okolina s vibracijama i udarima: Scenariji s visokim vibracijama (građevinski strojevi, motori šasije automobila, ubrzanje vibracija 5-10g) zahtijevaju magnete veće mehaničke čvrstoće, kao što su magneti s dodatkom niobija (čvrstoća na savijanje ≥200MPa, čvrstoća na udar ≥5kJ/m²). U međuvremenu dodajte elastične međuspremnike (silikonske jastučiće debljine 1-3 mm) tijekom instalacije kako biste smanjili oštećenje magneta uslijed vibracija; scenariji niske vibracije (sobni motori, senzori, ubrzanje vibracija ≤5g) mogu koristiti magnete standardne mehaničke čvrstoće.

5.3 Korak 3: Uravnotežite izvedbu i cijenu

Izbjegavajte pretjeran odabir: odaberite odgovarajuću ocjenu na temelju stvarnih potreba bez slijepog traženja visokih ocjena. Na primjer, motori ventilatora za kućanstvo (snaga 50 W, okretni moment 0,5 N·m) zahtijevaju samo stupanj N35 (energetski proizvod 33-36MGOe); odabir razreda N52 (energetski proizvod 50-52MGOe) povećava troškove za 200%, ali poboljšava performanse (brzina motora, snaga vjetra) za manje od 5%, što rezultira gubitkom troškova. Slično tome, obični senzori (udaljenost detekcije 5 mm) zadovoljavaju standarde s ocjenom N30 (energetski proizvod 28-30MGOe), ne zahtijevajući više ocjene.

Optimizacija troškova masovne nabave: Za količine nabave ≥1000 komada, pregovarajte s dobavljačima o prilagođenim parametrima komponenti kako biste smanjili troškove uz ispunjavanje zahtjeva za performansama. Na primjer, tvornica industrijske opreme koja je kupovala prstenaste magnete za motore na tekućoj traci (zahtijeva energetski proizvod 40-42MGOe, maksimalna radna temperatura 120°C) smanjila je sadržaj disprozija s 2% na 1,5%, osiguravajući HcB ≥1000kA/m uz istovremeno smanjenje troškova nabave za 15% po kilogramu i uštedu od približno 80 000 RMB u godišnjoj nabavi troškovi. U međuvremenu, skupna nabava može dogovoriti kraće cikluse isporuke (od standardnih 15 dana do 7-10 dana) kako bi se izbjegla kašnjenja u proizvodnji zbog nestašice.

Cost Adjustment via Dimensional Optimization: Optimize magnet dimensions to reduce costs without affecting equipment assembly. Na primjer, smanjenjem debljine prstenastog magneta s 5 mm na 4,8 mm (ispunjavanje zahtjeva za montažni razmak od 0,2 mm) smanjuje se težina po komadu za 4%. Uz godišnju nabavu od 100.000 komada, ovo smanjuje potrošnju sirovina za približno 200 kg i godišnje troškove za oko 60.000 RMB. Osim toga, proizvodnja magneta standardne veličine (npr. 50 mm, 60 mm vanjskog promjera) košta 10%-15% manje od nestandardnih veličina (npr. 52,3 mm vanjskog promjera), budući da nestandardne veličine zahtijevaju prilagođene kalupe, povećavajući troškove kalupa i smanjujući učinkovitost proizvodnje.

5.4 Korak 4: Provjerite kvalifikacije dobavljača

Provjera certifikacije sustava: Dajte prednost dobavljačima s certifikatom sustava upravljanja kvalitetom ISO 9001 kako biste osigurali jasne procese kontrole kvalitete (npr. inspekcija sirovina, inspekcija u procesu, 100% inspekcija konačnog proizvoda). Za automobilske primjene (npr. pogonski motori, senzori sustava upravljanja), potvrdite da dobavljači imaju certifikat IATF 16949 Automotive Quality Management System, koji nameće strože zahtjeve u pogledu dosljednosti i sljedivosti proizvoda (npr. čuvanje zapisa o nabavi sirovina, zapisa o proizvodnim parametrima i izvješća o inspekciji za svaku seriju najmanje 3 godine). Za magnete koji se koriste u medicinskoj opremi (npr. dijagnostički instrumenti, terapijski uređaji), dobavljači moraju posjedovati certifikat ISO 13485 sustava upravljanja kvalitetom medicinskih uređaja kako bi osigurali usklađenost sa higijenskim i sigurnosnim standardima zdravstvene industrije.

Procjena sposobnosti testiranja: Zahtijevati od dobavljača da dostave popis opreme za testiranje i godišnja izvješća o kalibraciji. Opremu za osnovno ispitivanje (npr. ispitivače materijala s trajnim magnetima, koordinatne mjerne strojeve) moraju kalibrirati nacionalno priznate mjeriteljske institucije, s vrijedećim izvješćima o kalibraciji ≤1 godinu. Dodatno, dobavljači moraju izdati "izvješća o tvorničkoj inspekciji" za svaku seriju, uključujući ključne podatke kao što su magnetska svojstva (izmjerene BHmax, HcB, Br vrijednosti), odstupanja u dimenzijama, debljina površinske obrade i rezultati ispitivanja slanog spreja. Za scenarije s velikim zahtjevima (npr. zrakoplovna oprema), zatražite izvješća o inspekciji treće strane (koja izdaju laboratoriji s CNAS akreditacijom) kako biste osigurali objektivnost rezultata ispitivanja.

Iskustvo u proizvodnji i provjera kapaciteta: Dajte prednost dobavljačima s ≥5 godina iskustva i godišnjim proizvodnim kapacitetom od ≥500 tona. Takva poduzeća obično imaju zrele mogućnosti kontrole procesa (npr. precizna kontrola veličine čestica praha, stabilnost temperature sinteriranja), smanjujući rizik od odstupanja u performansama proizvoda zbog fluktuacija u proizvodnji (npr. odstupanje energetskog proizvoda ≤3% u serijama). U međuvremenu, razumite bazu kupaca dobavljača; ako su pružali usluge klijentima u industrijama sličnim vašoj (npr. pružanje proizvoda za nove proizvođače motora za energetska vozila ili tvornice medicinske opreme), vjerojatnije je da će razumjeti potrebe industrije i smanjiti troškove komunikacije. Dodatno, potvrdite dobavljačev hitni proizvodni kapacitet (npr. mogućnost mjesečnog proširenja proizvodnje za hitne narudžbe) kako biste izbjegli kašnjenja isporuke zbog nedovoljnog kapaciteta.

6. Mjere opreza pri korištenju: Ublažavanje rizika životnog ciklusa

Za prstenasto sinterirane NdFeB magnete potreban je standardizirani rad tijekom transporta, instalacije, upotrebe, održavanja i odlaganja kako bi se izbjeglo slabljenje performansi, sigurnosne nezgode ili kvarovi opreme. Posebni zahtjevi su sljedeći:

6.1 Prijevoz: Zaštita od sudara i magnetskih smetnji

Packaging Protection: Adopt a multi-layer packaging structure of "foam cushioning carton wooden pallet". Svaki je magnet umotan u neovisnu kutiju od pjene (debljine ≥5 mm), s razmakom od ≤1 mm unutar kutije od pjene kako bi se spriječilo trenje između magneta i pjene zbog transportnih vibracija. Kada pakirate više magneta, postavite magnetske izolacijske ploče (npr. željezne ploče debljine 0,5 mm) između susjednih magneta kako biste spriječili sudare uzrokovane jakim magnetskim privlačenjem (jedan magnet razreda N45 s vanjskim promjerom od 200 mm ima privlačnu silu veću od 500 kg, a sudari mogu lako uzrokovati pucanje rubova). Drvene palete moraju biti otporne na vlagu (prevučene vodootpornom bojom) kako bi se spriječila hrđa magneta uzrokovana infiltracijom kišnice tijekom transporta.

Kontrola okoline u transportu: Transportna vozila moraju biti opremljena snimačima temperature i vlažnosti kako bi se osiguralo da je temperatura u transportu ≤40°C, a vlažnost ≤60%. Izbjegavajte prijevoz u ekstremnim uvjetima kao što je izloženost visokim temperaturama (npr. unutarnja temperatura vozila prelazi 60°C ljeti) ili jaka kiša. U međuvremenu, izbjegavajte rute koje prolaze kroz područja jakog magnetskog polja (npr. u blizini velikih trafostanica ili elektromagnetskih dizalica). Ako je prolazak kroz takva područja neizbježan, dodajte magnetski štit (npr. permalloy ploču debljine ≥1 mm) izvan pakiranja kako biste smanjili utjecaj vanjskih magnetskih polja na magnete (jačina vanjskog magnetskog polja veća od 0,5 T može uzrokovati djelomičnu demagnetizaciju magneta).

Norme utovara i istovara: Koristite viličare ili dizalice za utovar i istovar (odabrano na temelju težine paketa; ručno rukovanje dopušteno je za pojedinačne kutije težine ≤50 kg). Nemojte izravno povlačiti pakete. Kada rukujete pojedinačnim magnetima, koristite specijalizirane pričvršćivače (npr. mesingane pričvršćivače s gumenim slojevima protiv klizanja); ne dodirujte magnete izravno rukama (osobito velike magnete, koji imaju jaku privlačnost i lako mogu uzrokovati uštipnuće ruke). Održavajte udaljenost od ≥10 cm između magneta i drugih metalnih komponenti (npr. zupci viličara) tijekom utovara i istovara kako biste izbjegli sudare uzrokovane privlačenjem.

6.2 Instalacija: Precizno pozicioniranje i standardizirani rad

Odabir i uporaba alata: Alati za ugradnju moraju biti izrađeni od nemagnetskih materijala, kao što su mjedeni ključevi (odabrani na temelju specifikacija vijaka), plastični odvijači i keramički pribor. Nemojte koristiti alate od ugljičnog čelika (npr. obične ključeve, kliješta), jer će alate od ugljičnog čelika snažno privući magneti. Iznenadna privlačnost može uzrokovati sudaranje alata s magnetima (što rezultira površinskim ogrebotinama ili pukotinama), a željezne strugotine na površini alata zalijepit će se za magnete, stvarajući "lokalne magnetske kratke spojeve" (što dovodi do neravnomjerne distribucije magnetskog polja, npr. 10% povećanja fluktuacija momenta motora). Ako je potrebno privremeno učvršćivanje magneta tijekom instalacije, koristite nemagnetsku traku (npr. poliimidnu traku); nemojte koristiti prozirnu traku (koja lako ostavlja ostatke ljepila, što utječe na kasniju kvalitetu premaza).

Kontrola instalacijskog razmaka i koaksijalnosti: Rezervirajte instalacijske razmake prema zahtjevima dizajna opreme. Na primjer, zračni raspor između rotora motora i statora obično je 0,2-0,5 mm. Za provjeru razmaka tijekom postavljanja upotrijebite mjerače (točnost 0,01 mm), osiguravajući jednolike razmake po obodu (odstupanje ≤0,05 mm). Pretjerano mali razmaci uzrokovat će "trljanje" (trenje između rotora i statora) tijekom rada motora, što dovodi do trošenja površinskog sloja magneta i rasipanja magnetskog praha. Pretjerano veliki razmaci povećat će stopu propuštanja magnetskog toka (povećanje razmaka od 0,1 mm povećava stopu propuštanja za 5%), što će rezultirati smanjenom izlaznom snagom motora. U međuvremenu, osigurajte da je koaksijalnost između magneta i montažne osovine ≤0,01 mm, što se može otkriti pomoću indikatora s brojčanikom (točnost 0,001 mm). Pretjerano odstupanje koaksijalnosti uzrokovat će neuravnoteženu centrifugalnu silu kada se magnet okreće velikom brzinom, što dovodi do vibracija opreme (ubrzanje vibracija veće od 5g može uzrokovati labavljenje magneta).

Redoslijed sastavljanja više magneta i zaštita: Kada je potrebno koaksijalno sastaviti više prstenastih magneta (npr. rotor motora sastavljen od 6 magneta), odredite slijed sastavljanja na temelju načela "heteropolarnog privlačenja". Najprije pričvrstite prvi magnet na montažnu bazu pomoću klinova za pozicioniranje, a zatim gurnite drugi magnet aksijalno pomoću specijaliziranog učvršćenja s magnetskom izolacijom (npr. plastični potisni blok). Izbjegavajte izravan kontakt rukama kako biste spriječili priklještenje prsta između dva magneta. Nakon postavljanja svakog magneta, upotrijebite gaussmetar za otkrivanje jakosti površinskog magnetskog polja kako biste osigurali ispravan smjer magnetskog polja (obrnuta instalacija uzrokovat će međusobno poništavanje cjelokupnog magnetskog kruga, sprječavajući normalan rad opreme). Nakon dovršetka svih sklopova, postavite pričvrsne prstene (npr. prstenove od nehrđajućeg čelika debljine ≥3 mm) na oba kraja magneta kako biste spriječili aksijalno pomicanje magneta tijekom rada opreme.

6.3 Upotreba: Praćenje u stvarnom vremenu i sprječavanje preopterećenja

Praćenje temperature u stvarnom vremenu: Instalirajte temperaturne senzore (npr. PT100 platinaste otporne senzore s točnošću ±0,1°C) u blizini magneta za praćenje radne temperature u stvarnom vremenu. Podaci o temperaturi moraju biti povezani sa sustavom upravljanja opremom. Kada temperatura dosegne 90% maksimalne radne temperature (npr. postavite temperaturu alarma na 135°C za magnete razreda SH s maksimalnom radnom temperaturom od 150°C), pokrenite alarm i smanjite opterećenje opreme (npr. smanjite brzinu motora s 18 000 o/min na 15 000 o/min) kako biste spriječili nepovratnu demagnetizaciju uzrokovanu stalnim porastom temperature. Za malu opremu gdje se senzori ne mogu ugraditi (npr. mikro-senzori), redovito detektirajte površinsku temperaturu magneta pomoću infracrvenog termometra (točnost ±1°C). Učestalost detekcije određuje se na temelju intenziteta upotrebe (npr. oprema za kontinuirani rad zahtijeva detekciju svaka 2 sata).

Kontrola opterećenja i nenormalno rukovanje: Postavite gornju granicu opterećenja opreme na temelju nominalnih parametara performansi magneta; ne dopuštaju rad preopterećenja. Na primjer, za prstenasti magnet razreda N45 koji podržava industrijski motor (nazivni zakretni moment 10N·m), opterećenje opreme mora se kontrolirati na ≤9N·m (uz rezervu od 10% sigurnosti). Dugotrajno preopterećenje pri 11N·m povećat će gubitak bakra i gubitak željeza motora, dodatno povećavajući temperaturu magneta (povećanje od 8-10°C za svakih 10% preopterećenja). U isto vrijeme, magneti će podnijeti veću elektromagnetsku silu, što može uzrokovati mikropukotine iznutra (širenje pukotina smanjit će energetski proizvod za 10%-15%). Kada dođe do abnormalnosti opreme (npr. nagli pad brzine, povećana buka), odmah zaustavite stroj kako biste provjerili jesu li magneti demagnetizirani, olabavljeni ili oštećeni kako biste izbjegli širenje kvara.

Zaštita od magnetskih smetnji: Izbjegavajte postavljanje magneta blizu izvora jakog magnetskog polja (npr. elektromagnetski strojevi za zavarivanje, veliki elektromagneti), jer jaka magnetska polja mogu uzrokovati obrnutu magnetizaciju magneta (stopa demagnetizacije veća od 30%). Ako se oprema treba koristiti u okruženju s elektromagnetskim smetnjama (npr. tvorničke radionice s višestrukim pretvaračima frekvencije), izvedite magnetsku zaštitu na komponentama na kojima se nalaze magneti (npr. postavite zaštitu od permaloja debljine ≥2 mm). Otpor uzemljenja oklopa mora biti ≤4Ω kako bi se učinkovito apsorbirale vanjske elektromagnetske smetnje i spriječilo da fluktuacije magnetskog polja utječu na točnost opreme (npr. pogreška detekcije senzora raste s ±0,1 mm na ±0,5 mm).

6.4 Održavanje i zbrinjavanje: redoviti pregled i zaštita okoliša

Plan redovnog održavanja: Razvijte kvartalne i godišnje planove održavanja. Tromjesečno održavanje uključuje: čišćenje površine magneta (brisanje krpom koja ne ostavlja dlačice umočenom u alkohol za uklanjanje prašine i ulja, sprječavanje utjecaja nečistoća na distribuciju magnetskog polja), pregled površinskog premaza (provjera ima li ljuštenja i hrđe; ako se pronađe hrđa na malim površinama, nježno ispolirajte finim brusnim papirom (≥800 mesh) i nanesite boju protiv hrđe) i pregled instalacijskih pričvršćivača (npr. provjera jesu li vijci i pričvrsni prstenovi olabavljeni; zategnite ih na vrijeme u skladu s projektiranim zahtjevima zakretnog momenta, kao što je 25 N·m za vijke M8). Godišnje održavanje uključuje: uzorkovanje i testiranje magnetskih svojstava (uzorkovanje 5% opreme po seriji, rastavljanje i ispitivanje BHmax i Br parametara magneta; ako slabljenje prelazi 5%, provedite inspekciju serije) i zamjenu starih komponenti (npr., magnetske štitove i međuspremnike potrebno je zamijeniti nakon 3 godine korištenja).

Specifikacije odlaganja: Otpadni prstenasti sinterirani NdFeB magneti su opasni otpad koji sadrži rijetke zemlje i njima moraju rukovati poduzeća s "Dozvolom za rad opasnog otpada"; nemojte ih nasumično bacati niti miješati s kućnim otpadom. Prije odlaganja, razmagnetizirajte magnete pomoću specijalizirane opreme za razmagnetiziranje (primjenom obrnutog magnetskog polja za smanjenje magnetskih svojstava na manje od 1% izvorne vrijednosti) kako biste izbjegli sigurnosne nezgode uzrokovane jakim privlačenjem otpadnih magneta (npr. sudare uzrokovane privlačenjem metalnih komponenti tijekom recikliranja). Magneti s vrijednošću recikliranja (npr. bez pukotina ili hrđe, prigušenje magnetske izvedbe ≤10%) mogu se predati profesionalnim poduzećima za recikliranje za izdvajanje elemenata rijetke zemlje (npr. neodimija, disprozija), a obnovljeni rijetki elementi zemlje mogu se ponovno upotrijebiti u proizvodnji novih magneta kako bi se postiglo recikliranje resursa. Magneti koji nemaju vrijednost recikliranja moraju biti podvrgnuti neškodljivom tretmanu (npr. oksidacija na visokoj temperaturi, pretvaranje željeza i elemenata rijetke zemlje u stabilne okside u okolini od 800-1000°C). Podaci o obradi moraju se zabilježiti i arhivirati (razdoblje čuvanja ≥5 godina) za inspekciju odjela za zaštitu okoliša.

7. Često postavljana pitanja (FAQ)

Tijekom odabira, upotrebe i održavanja prstenasto sinteriranih NdFeB magneta, stručnjaci u industriji često se susreću s raznim praktičnim pitanjima. Slijedi 8 čestih pitanja i stručnih odgovora:

7.1 Nakon korištenja magneta kroz određeno vrijeme, jakost magnetskog polja se smanjuje. Kako odrediti radi li se o reverzibilnoj ili ireverzibilnoj demagnetizaciji?

Ovo se početno može odrediti korištenjem "metode oporavka temperature": Stavite magnet u okruženje normalne temperature od 25°C±2°C tijekom 24 sata, zatim upotrijebite gaussmetar za mjerenje jakosti površinskog magnetskog polja. Ako se čvrstoća oporavi za više od 50% u usporedbi s prije hlađenja i može se vratiti na više od 90% izvorne izvedbe nakon ponovnog magnetiziranja, radi se o reverzibilnoj demagnetizaciji (uglavnom uzrokovanoj kratkotrajnim pregrijavanjem ili slabom interferencijom vanjskog magnetskog polja). Ako nema značajnijeg oporavka čvrstoće nakon stajanja na sobnoj temperaturi ili je izvedba nakon ponovnog magnetiziranja još uvijek niža od 80% izvorne vrijednosti, radi se o nepovratnoj demagnetizaciji (uglavnom uzrokovanoj dugotrajnim pregrijavanjem, jakim obrnutim magnetskim poljima, unutarnjim pukotinama ili hrđom). Na primjer, magnet razreda SH (maksimalna radna temperatura 150°C) koji se koristi u motoru ima 20% smanjenje jakosti magnetskog polja nakon rada na 160°C tijekom 2 sata. Nakon stajanja na sobnoj temperaturi čvrstoća se vraća za 12%, a nakon ponovnog magnetiziranja vraća se na 95% izvorne vrijednosti, što je reverzibilna demagnetizacija. Ako radi na 180°C 10 sati, jakost magnetskog polja se smanjuje za 40%, bez oporavka nakon stajanja na sobnoj temperaturi, a samo 60% izvorne vrijednosti se vraća nakon ponovnog magnetiziranja, što je nepovratna demagnetizacija.

7.2 Kako koristiti jednostavnu metodu za otkrivanje je li smjer magnetizacije prstenastog magneta ispravan?

Može se koristiti "metoda pozicioniranja kompasa" ili "metoda distribucije željeznog praha": ① Metoda pozicioniranja kompasa: Približite kompas vanjskoj površini magneta i polako okrećite magnet. Ako je igla kompasa uvijek u skladu s radijalnim smjerom magneta (pokazuje na N ili S pol magneta), ona je radijalno magnetizirana. Ako je igla uvijek u skladu s aksijalnim smjerom magneta (pokazuje na čeonu površinu magneta), ona je aksijalno magnetizirana. Ako igla pokazuje u različitim smjerovima na različitim položajima (npr. igla se skrene za 90° za svaku rotaciju od 45°), ona je višepolno magnetizirana, a broj polova odgovara broju otklona igle (npr. 8 otklona po punoj rotaciji označava 8-polnu magnetizaciju). ② Metoda distribucije željeznog praha: Ravnomjerno pospite fini željezni prah (veličina čestica 100-200 mesh) na površinu magneta i nježno ga dodirnite. Ako je željezni prah raspoređen duž radijalnog smjera (tvoreći radijalne linije od unutarnjeg otvora do vanjskog kruga), on je radijalno magnetiziran. Ako je raspoređen duž aksijalnog smjera (tvoreći paralelne linije od gornje do donje čeone strane), aksijalno je magnetiziran. Za višepolnu magnetizaciju, željezni prah formirat će guste male linije u različitim polarnim područjima, a smjer linija mijenja se s polaritetom.

7.3 Ako površina prstenastog magneta ima ogrebotine ili blagu hrđu, hoće li to utjecati na rad?

To treba procijeniti na temelju stupnja oštećenja i lokacije: ① Ako je dubina ogrebotine ≤1/3 debljine premaza (npr. debljina cinkovog premaza od 8 μm, dubina ogrebotina ≤2,5 μm) i nalazi se u neradnom području (npr. krajnja strana magneta, koja ne sudjeluje u izlazu magnetskog polja), jednostavno ga ispolirajte finim brusnim papirom (≥800 mesh) za uklanjanje neravnina i čišćenje alkoholom; performanse neće biti pogođene. Ako se ogrebotina nalazi u radnom području (npr. vanjska površina nasuprot statora motora), čak i ako je dubina mala, može uzrokovati neravnomjernu raspodjelu magnetskog polja (lokalna jakost magnetskog polja smanjuje se za 5%-8%). Treba li ga zamijeniti ovisi o zahtjevima opreme za ujednačenost magnetskog polja (npr. visokoprecizni servo motori zahtijevaju zamjenu, dok se obični motori ventilatora mogu i dalje koristiti). ② Ako na površini postoji točkasta hrđa (površina ≤1 mm²) koja nije prodrla u podlogu (prah hrđe ne otpada kada se struže oštricom), prvo ispolirajte hrđu finim brusnim papirom, a zatim nanesite sloj boje protiv hrđe (npr. epoksi boje protiv hrđe debljine 5-10 μm); može se koristiti i nakon sušenja. Ako područje hrđe prelazi 5% ili se pojave ljuskavi slojevi hrđe (oštećenje podloge vidljivo je nakon struganja), lokalna koercitivnost će se smanjiti (HcB u području hrđe može se smanjiti za 100-200kA/m), a dugotrajna uporaba može uzrokovati ukupnu demagnetizaciju; magnet se mora zamijeniti.

7.4 Zbog ograničenog prostora u maloj opremi, mogu li se prstenasti magneti velike veličine rezati na manje veličine za upotrebu?

Ne preporučuje se samorezanje; potrebna je prilagođena obrada od strane profesionalnih dobavljača. Samorezanje ima tri glavna problema: ① Uništavanje strukture magnetske domene: Magnetske domene sinteriranog NdFeB raspoređene su na 定向 način. Rezanje običnim alatima (npr. kutnom brusilicom, pilom za metal) izazvat će jake vibracije i visoke temperature (lokalne temperature veće od 200°C), što dovodi do poremećaja magnetskih domena. Nakon rezanja, energetski proizvod može se smanjiti za 20%-30% i ne može se obnoviti ponovnim magnetiziranjem. ② Povećanje rizika od pucanja: Magneti su relativno krti (čvrstoća na savijanje približno 150-200MPa), a nejednaka sila tijekom samorezanja može lako uzrokovati prodorne pukotine (stopa pucanja veća od 50%). Napukli magneti mogu se slomiti tijekom upotrebe, uzrokujući kvar opreme. ③ Jaka površinska oksidacija: magnetna podloga (koja sadrži 60%-70% željeza) izložena je zraku tijekom rezanja i sklona je brzoj oksidaciji (crvena hrđa pojavljuje se na površini rezanja unutar 2 sata), što se ne može u potpunosti popraviti naknadnom površinskom obradom. Profesionalni dobavljači koriste postupak "rezanja prije magnetiziranja", koristeći strojeve za rezanje dijamantnom žicom (temperatura rezanja ≤50°C, amplituda vibracija ≤5μm) za rezanje magneta na potrebnu veličinu prije magnetiziranja. Nakon rezanja provodi se površinska obrada i magnetizacija kako bi se osiguralo da nema utjecaja na magnetske performanse, s preciznošću rezanja do ±0,01 mm.

7.5 Postoje razlike u izvedbi između kupljenih serija istog modela prstenastih magneta. Kako to riješiti?

Najprije surađujte s dobavljačem kako biste analizirali uzroke razlika. Uobičajena rješenja su sljedeća: ① Provjerite dosljednost parametara: Provjerite tvorničko izvješće o inspekciji svake serije kako biste potvrdili jesu li osnovni parametri kao što su BHmax, HcB i Br unutar dogovorenog raspona tolerancije (npr. dogovoreno odstupanje energetskog proizvoda od stupnja N45 ≤3%). Ako je tolerancija prekoračena, zatražite od dobavljača da vrati ili zamijeni robu. Ako je unutar raspona tolerancije, ali oprema ima iznimno visoke zahtjeve za dosljednošću performansi (npr. motori sa sinkronim radom s više magneta zahtijevaju odstupanje šaržnog energetskog proizvoda ≤2%), pregovarajte s dobavljačem da suzite proizvodnu toleranciju (npr. optimiziranjem kontrole veličine čestica praha i stabilnosti temperature sinteriranja). Ako je potrebno, povećajte omjer uzorkovanja (s 10% na 20%) i razvrstajte proizvode sa sličnim učinkom u skupine (npr. odvojeno grupiranje magneta s energetskim proizvodom 44-45MGOe i 45-46MGOe) kako biste izbjegli miješanje magneta s različitim učinkom, što može uzrokovati nestabilan rad opreme. ② Pratite proizvodni proces: Zatražite od dobavljača da dostavi evidenciju o proizvodnji različitih serija (npr. omjer sirovina, temperaturna krivulja sinteriranja, parametri tretmana starenjem) kako bi se utvrdilo jesu li razlike u performansama uzrokovane promjenama u serijama sirovina (npr. fluktuacijama u čistoći elementa rijetke zemlje) ili prilagodbama parametara procesa (npr. odstupanje temperature sinteriranja veće od 5°C). Ako problem proizlazi iz procesa, potaknite dobavljača da prilagodi proces (npr. zamjenu serije sirovina, kalibraciju senzora temperature peći za sinteriranje) i osigura izvješća o provjeri procesa za sljedeće serije. ③ Uspostavite upravljanje klasifikacijom inventara: Ako se razlike u serijama ne mogu u potpunosti eliminirati, označite svaku seriju magneta zasebno nakon skladištenja, zabilježite ključne parametre učinka i koristite ih u skladu s načelom "prvo ista serija" kako biste izbjegli miješanje više serija. U međuvremenu, za proizvode iz različitih serija sa sličnim performansama, provedite "grupiranje podudarnosti" kroz ispitivanje magnetskih performansi (npr. grupiranje magneta s odstupanjem HcB ≤50kA/m) kako biste smanjili razlike u performansama unutar svake grupe i smanjili utjecaje na opremu.

7.6 Kada koristite prstenaste magnete u okruženjima s niskom temperaturom (npr. -40°C), je li potreban poseban tretman?

Nije potreban poseban tretman u okruženjima s niskim temperaturama, ali treba imati na umu dvije točke: ① Karakteristike promjene performansi: Unutar temperaturnog raspona od -40°C do sobne temperature, magnetska izvedba sinteriranih NdFeB magneta malo se poboljšava (npr. za magnete razreda N35 na -40°C, Br je 2%-3% viši, a HcB je 5%-8% viši nego na 25°C), bez problema s demagnetizacijom. Stoga su prikladni za opremu hladnog lanca (npr. motore kamiona hladnjače) i vanjske senzore niske temperature. Međutim, treba obratiti pozornost na utjecaj niskih temperatura na mehanička svojstva magneta - krtost se blago povećava pri niskim temperaturama (čvrstoća na savijanje se smanjuje za 5%-10%). Tijekom postavljanja treba izbjegavati jake udarce (npr. udarce, ispuštanje), a između magneta i postolja za montiranje mogu se dodati fleksibilni međuspremnici (npr. silikonski jastučići debljine 1-2 mm) kako bi se smanjio rizik od pucanja uslijed udara niske temperature. ② Prilagodba toplinskog širenja: Ako je magnet sastavljen s drugim metalnim komponentama (npr. osovine motora, uglavnom izrađene od čelika 45#), mora se uzeti u obzir razlika u njihovim koeficijentima toplinskog širenja (sinterirani NdFeB ima koeficijent toplinskog širenja od približno 8×10⁻⁶/°C, dok čelik 45# ima približno 11×10⁻⁶/°C). U okruženjima s niskim temperaturama, dva materijala se različito skupljaju, što može povećati razmak pri sklapanju (npr. za spoj magnetne osovine promjera 200 mm, razmak se može povećati za 0,05 mm pri hlađenju s 25°C na -40°C). Ako oprema ima stroge zahtjeve za razmakom (npr. precizni servo motori koji zahtijevaju razmak ≤0,1 mm), iznos kompenzacije zazora može se rezervirati tijekom faze projektiranja (npr. smanjenje razmaka sklopa pri sobnoj temperaturi s 0,1 mm na 0,05 mm) ili odgovarajući materijali sa sličnijim koeficijentima toplinskog širenja (npr. osovine od legure titana s toplinskom može se odabrati koeficijent ekspanzije od približno 9×10⁻⁶/°C).

7.7 Kako odrediti je li prstenasti magnet dosegao stanje "zasićene magnetizacije"?

To se može utvrditi korištenjem "metode ispitivanja magnetske učinkovitosti" ili "metode učinka rada opreme": ① Metoda ispitivanja magnetske učinkovitosti: Upotrijebite tester materijala trajnog magneta za otkrivanje krivulje demagnetizacije magneta. Ako je "točka infleksije" (tj. točka koja odgovara HcB) krivulje demagnetizacije jasna i BHmax dosegne standardnu ​​vrijednost stupnja (npr. BHmax ≥43MGOe za stupanj N45), magnet se smatra zasićenim. Ako krivulja demagnetizacije nema očitu točku infleksije ili je BHmax više od 10% niži od standardne vrijednosti (npr. BHmax stupnja N45 je samo 38MGOe), nezasićena je. Osim toga, može se mjeriti remanencija Br; ako Br dosegne više od 95% standardne vrijednosti stupnja (npr. standardni Br ≥1,35T za stupanj N45, izmjeren Br ≥1,28T), također se može odrediti kao zasićen. ② Metoda učinka rada opreme: Instalirajte magnet u opremu i usporedite nazivne performanse sa stvarnim radnim performansama. Ako stvarni izlaz (npr. zakretni moment motora, udaljenost detekcije senzora) dosegne više od 95% nazivne vrijednosti i radi stabilno (bez fluktuacija momenta ili prekomjernih grešaka detekcije), magnetizacija je zasićena. Ako je stvarni izlaz više od 10% niži od nazivne vrijednosti (npr. nazivni zakretni moment motora je 10 N·m, ali stvarni zakretni moment je samo 8,5 N·m) i isključeni su drugi kvarovi na komponentama opreme (npr. oštećenje zavojnice, mehaničko ometanje), magnet je vjerojatno nezasićen i treba ga ponovno magnetizirati (primjenom veće struje magnetiziranja, npr. povećanjem od 4000kA/m do 5000kA/m).

7.8 Što je fenomen "magnetskog starenja" prstenastih magneta? Kako usporiti magnetsko starenje?

"Magnetsko starenje" odnosi se na postupno slabljenje magnetskih svojstava magneta tijekom dugotrajne upotrebe zbog čimbenika okoline (temperatura, vlaga, vibracije), koje se očituje kao godišnja smanjenja BHmax i Br i male fluktuacije u HcB, obično s godišnjom stopom slabljenja od 1%-3% (u normalnim uvjetima uporabe). Mjere za usporavanje magnetskog starenja su sljedeće: ① Kontrolirajte radnu temperaturu: Izbjegavajte dugotrajnu upotrebu u okruženjima blizu maksimalne radne temperature (npr. za magnete razreda SH s maksimalnom radnom temperaturom od 150°C, preporučuje se kontrolirati temperaturu ispod 130°C). Za svaki pad temperature od 10°C, brzina magnetskog starenja može se smanjiti za 20%-30%. Za scenarije visokih temperatura, optimizirajte rasipanje topline opreme (npr. dodavanjem ventilatora za hlađenje, korištenjem toplinski vodljive silikonske masti) kako biste snizili radnu temperaturu magneta. ② Pojačajte zaštitu od korozije: redovito provjeravajte površinski premaz magneta; ako se otkrije oštećenje premaza (npr. ogrebotine, ljuštenje), odmah ga popravite epoksidnom bojom (5-10 μm debljine) kako biste spriječili oksidaciju podloge. U vlažnim okruženjima postavite poklopce otporne na vlagu (npr. akrilne poklopce sa sredstvom za sušenje) oko magneta kako biste kontrolirali vlažnost okoliša ispod 60%. ③ Smanjite vibracije i udarce: Za opremu s visokim vibracijama (npr. motore građevinskih strojeva), uz dodavanje međuspremnika između magneta i postolja za montiranje, redovito provjeravajte pričvrsne elemente za ugradnju (npr. zakretni moment vijaka) kako biste spriječili labavljenje magneta i dodatne vibracije. U međuvremenu, izbjegavajte česte cikluse pokretanja i zaustavljanja opreme (česta pokretanja i zaustavljanja uzrokuju opetovane promjene magnetskog polja, ubrzavajući poremećaj magnetske domene) i produžite vrijeme pojedinačnog rada (npr. kontroliranje broja dnevnih pokretanja i zaustavljanja na ≤10).

8. Odabir i uporaba opreme za ispitivanje magnetske učinkovitosti: osiguranje točnosti ispitivanja

Ispitivanje magnetske učinkovitosti ključna je karika u kontroli kvalitete prstenasto sinteriranih NdFeB magneta. Odgovarajuća oprema mora biti odabrana na temelju scenarija ispitivanja (laboratorija, na licu mjesta), a operativni postupci moraju biti standardizirani. Posebni zahtjevi su sljedeći:

8.1 Vrste osnovne opreme za ispitivanje i scenariji prilagodbe

Vrsta opreme	Parametri ispitivanja	Raspon točnosti	Scenariji prilagodbe	Radne točke	Zahtjevi za održavanje
Ispitivač materijala s trajnim magnetom (npr. model NIM-2000)	BHmax, HcB, Br, krivulja demagnetizacije	±0,5%	Sveobuhvatno laboratorijsko ispitivanje serije	① Kondicionirajte uzorke na 25°C±2°C 2 sata; ② Centrirajte uzorak tijekom stezanja kako biste izbjegli izobličenje krivulje; ③ Kalibrirajte opremu prije testiranja (provjerite standardnim uzorcima, pogreška ≤0,3%)	① Očistite ispitnu zavojnicu jednom mjesečno kako biste uklonili prašinu; ② Pošaljite na mjeriteljsko umjeravanje godišnje i zadržite izvješće o umjeravanju; ③ Izbjegavajte korištenje u okruženjima s jakim magnetskim poljem (npr. u blizini elektromagneta)
Prijenosni gaussmetar (npr. model HT201)	Snaga površinskog magnetskog polja (B)	±1%	Ispitivanje instalacije i održavanja na licu mjesta	① Održavajte udaljenost od 1 mm između sonde i površine magneta (svaka promjena udaljenosti od 0,1 mm povećava pogrešku za 2%); ② Izmjerite 3 puta na istoj točki ispitivanja i uzmite prosjek; ③ Izbjegavajte sudare sonde s magnetom (kako biste spriječili oštećenje senzora)	① Provjerite napunjenost baterije prije svake uporabe (niska snaga uzrokuje smanjenje točnosti); ② Kalibrirajte sondu svakih 6 mjeseci; ③ Čuvati u suhom okruženju (vlažnost ≤60%)
Mjerač protoka (npr. model WT10A)	Magnetski tok (Φ)	±0,3%	Sveukupno ispitivanje magnetske učinkovitosti malih magneta	① Potpuno centrirajte uzorak u ispitnoj zavojnici (odstupanje uzrokuje pogrešku >5%); ② Postavite opremu na nulu prije testiranja (kako biste uklonili smetnje magnetskog polja okoline); ③ Redovito provjeravajte zavojnicu na puknuće žice (lom uzrokuje neočitavanje)	① Izbjegavajte savijanje zavojnice (kako biste spriječili oštećenje namota); ② Godišnje kalibrirajte točnost ispitivanja (provjerite standardnim uzorcima magnetskog toka); ③ Uključivanje jednom mjesečno ako se ne koristi dulje vrijeme (kako bi se spriječila vlaga u zavojnici)
3D instrument za mjerenje magnetskog polja	3D prostorna distribucija magnetskog polja, jednolikost	±0,8%	Ispitivanje magnetskog polja visokoprecizne opreme (npr. MRI gradijentne zavojnice)	① Postavite rešetku za testiranje (npr. 5 mm × 5 mm) da pokrije radnu površinu magneta; ② Provedite ispitivanje u prostoriji s magnetskom oklopom kako biste izbjegli smetnje vanjskog magnetskog polja; ③ Analizirajte podatke s profesionalnim softverom (za izračunavanje pogreške ujednačenosti)	① Provjerite je li platforma za testiranje ravna (nagib uzrokuje pogrešku u prostornom položaju); ② Kalibrirajte senzor svaka 3 mjeseca; ③ Ažurirajte verziju softvera jednom godišnje (kako biste optimizirali algoritme za obradu podataka)

8.2 Postupci testiranja i specifikacije obrade podataka

Laboratorijski sveobuhvatni postupak testiranja: ① Priprema uzorka: Nasumično odaberite 3 uzorka iz svake serije, uklonite površinske nečistoće (npr. ulje, strugotine od željeza) i izmjerite dimenzije kalibrom (kako biste potvrdili sukladnost sa zahtjevima uzorka za ispitivanje, npr. promjer 50-100 mm). ② Kondicioniranje okoline: Postavite uzorke i opremu u okolinu s temperaturom od 25°C±2°C i vlagom ≤60% na 2 sata. ③ Kalibracija opreme: Kalibrirajte standardnim uzorcima odgovarajućeg stupnja (npr. standardni uzorak N45 s BHmax=45±0,5MGOe) kako biste osigurali pogrešku opreme ≤0,5%. ④ Ispitivanje uzorka: Pričvrstite uzorak na platformu za testiranje, pokrenite opremu za testiranje BHmax, HcB i Br i snimite kompletnu krivulju demagnetizacije. ⑤ Određivanje podataka: Usporedite podatke ispitivanja sa standardima proizvoda (npr., stupanj N45 zahtijeva BHmax≥43MGOe, HcB≥1100kA/m, Br≥1,35T). Ako su sva 3 uzorka kvalificirana, serija se smatra kvalificiranom; ako je 1 uzorak nekvalificiran, udvostručite veličinu uzorka za testiranje. Ako se kvarovi nastave, cijela se serija odbija.

Procedura brzog testiranja na licu mjesta: ① Priprema alata: Nosite prijenosni gaussmetar, čeljust i tkaninu koja ne ostavlja dlačice. Kalibrirajte gaussmetar prije testiranja (provjerite standardnim izvorom magnetskog polja, npr. 100 mT standardnog magnetskog polja, pogreška ≤1%). ② Odabir uzorka: Nasumično odaberite najmanje 3 instalirana ili tek postavljena magneta na mjestu postavljanja. ③ Čišćenje površine: Obrišite površinu magneta krpom koja ne ostavlja dlačice kako biste uklonili prašinu i ulje. ④ Mjerenje magnetskog polja: Pričvrstite gaussmetarsku sondu okomito na vanjsku površinu magneta, odaberite 4 ravnomjerno raspoređene ispitne točke po obodu (0°, 90°, 180°, 270°) i zabilježite jačinu magnetskog polja na svakoj točki. ⑤ Analiza podataka: Izračunajte prosječnu vrijednost i odstupanje 4 točke (odstupanje ≤5% je kvalificirano). Ako je odstupanje preveliko, provjerite je li magnet neravnomjerno magnetiziran ili nije pravilno postavljen.

Zahtjevi za obradu i arhiviranje podataka: ① Snimanje podataka: Podaci o ispitivanju moraju sadržavati datum testiranja, broj opreme, broj uzorka, temperaturu i vlažnost okoline i potpune vrijednosti parametara (npr. BHmax=44,8MGOe, HcB=1150kA/m, Br=1,38T), bez dopuštenih izmjena. ② Generiranje izvješća: Formalna izvješća o ispitivanju (uključujući rezultate ispitivanja, zaključke o određivanju i brojeve certifikata o kalibraciji) moraju se izdati za laboratorijsko testiranje, dok testiranje na licu mjesta zahtijeva ispunjavanje zapisnika o ispitivanju (koje potpisuje ispitivač radi potvrde). ③ Razdoblje arhiviranja: Izvješća o ispitivanju i zapisi moraju se arhivirati najmanje 3 godine (5 godina za automobilsku i medicinsku industriju) kako bi se olakšala naknadna sljedivost (npr. pritužbe kupaca, analiza problema s kvalitetom).

8.3 Uobičajeni uzroci pogrešaka u testiranju i metode rješavanja problema

Pogreške opreme: Ako odstupanje između testnih podataka i standardnih vrijednosti prelazi 1%, to može biti uzrokovano nekalibriranom opremom ili starim komponentama. Metode rješavanja problema: ① Ponovno kalibrirajte sa standardnim uzorcima; ako pogreška i dalje prelazi 1% nakon kalibracije, provjerite je li ispitna zavojnica oštećena (npr. kratki spoj namota) i zamijenite zavojnicu ako je potrebno. ② Za opremu koja se koristi više od 5 godina, obratite se proizvođaču za opsežno održavanje (npr. zamjena senzora, nadogradnja matičnih ploča).

Pogreške okoline: Vanjska magnetska polja, fluktuacije temperature i vlažnosti mogu utjecati na rezultate ispitivanja. Metode rješavanja problema: ① Izmjerite magnetsko polje okoliša detektorom magnetskog polja prije testiranja (mora biti ≤0,01T); ako premašuje standard, dodajte magnetski štit (npr. permalloy ploču) oko opreme. ② Pauzirajte testiranje kada fluktuacije temperature i vlažnosti prijeđu ograničenja (npr. promjena temperature >5°C/h) i nastavite nakon što se okolina stabilizira. ③ Izbjegavajte postavljanje metalnih predmeta (npr. alata, mobilnih telefona) blizu opreme kako biste spriječili smetnje magnetskog polja.

Operativne pogreške: Odstupanje stezanja uzorka i nepravilno pozicioniranje sonde mogu uzrokovati izobličenje podataka. Metode rješavanja problema: ① Koristite učvršćivače za pozicioniranje za centriranje uzorka tijekom stezanja (odstupanje ≤0,5 mm) i izbjegavajte dodirivanje uzorka tijekom ispitivanja. ② Osigurajte da je sonda gaussmetra okomita na površinu magneta (kut nagiba ≤5°) i držite sondu stabilnom tijekom mjerenja (izbjegavajte trešenje). ③ Obučite nove operatere (samo kvalificirani operateri mogu raditi neovisno) i standardizirajte operativne postupke.

Kao ključne magnetske komponente u industrijskom polju, izvedba, proizvodni procesi, izbor i upravljanje upotrebom prstenasto sinteriranih NdFeB magneta izravno određuju radnu učinkovitost i vijek trajanja opreme. Ovaj članak pokriva ključne veze tijekom cijelog životnog ciklusa od analize definicije do implementacije testiranja, s glavnim ciljem pružanja "praktičnog i operativnog" znanja za praktičare—bilo da se radi o brzom usklađivanju scenarija primjene putem tablica parametara, rješavanju praktičnih problema putem često postavljanih pitanja ili kontroli kvalitete putem standarda testiranja, krajnji cilj je pomoći korisnicima da izbjegnu rizike, optimiziraju troškove i poboljšaju performanse opreme.

U praktičnim primjenama potrebno je fleksibilno prilagoditi rješenja na temelju karakteristika industrije (npr. automobilska industrija fokusirana je na stabilnost pri visokim temperaturama i konzistentnost šarže, dok medicinska industrija naglašava otpornost na koroziju i jednolikost magnetskog polja). Istodobno ojačati tehničku komunikaciju s dobavljačima, prelazeći s "pasivne nabave" na "aktivnu suradnju" kako bismo zajednički optimizirali parametre proizvoda i procese. Samo na taj način mogu se u potpunosti iskoristiti prednosti izvedbe prstenasto sinteriranih NdFeB magneta, pružajući podršku za inovacije opreme i industrijsku nadogradnju.
