Magnet za bežično punjenje radi pomoću precizno raspoređenog niza trajnih magneta ugrađenih u punjač i uređaj kako bi držao dvije zavojnice u savršenom poravnanju, povećavajući učinkovitost elektromagnetskog induktivnog prijenosa energije. Bez magnetskog poravnanja, induktivno punjenje gubi značajnu energiju — studije Wireless Power Consortiuma (WPC) pokazuju da zavojnica koja je neusklađena za samo 3 mm može smanjiti učinkovitost punjenja do 30%. Magnet nije uključen u stvarni prijenos snage; njegov jedini zadatak je zaključavanje položaja.

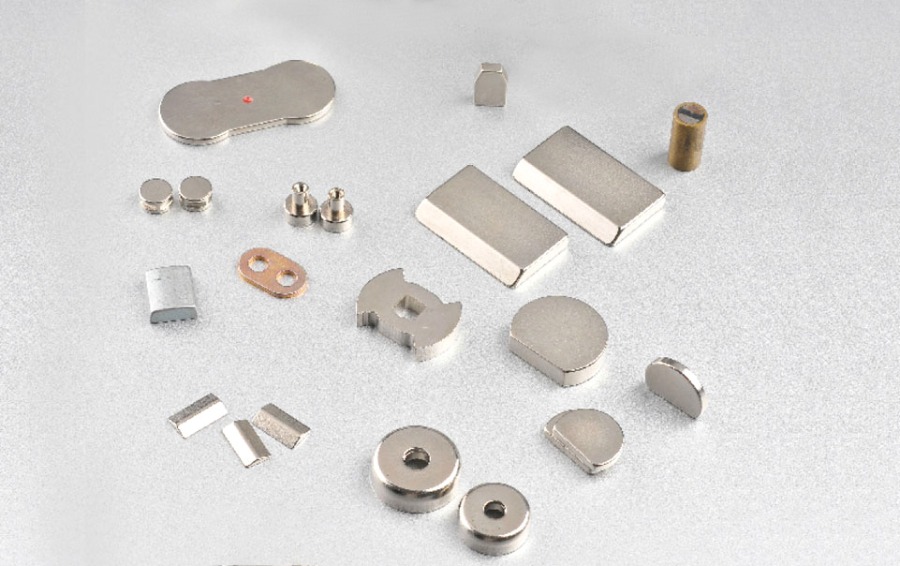

Kliknite da biste posjetili naše proizvode: Sinterirani NdFeB magnet
Prema tržišnom izvješću tvrtke Grand View Research za 2025., globalno tržište bežičnog punjenja procijenjeno je na 23,4 milijarde dolara u 2024 i predviđa se da će rasti po složenoj godišnjoj stopi od 17,8% do 2030 . Tehnologija magnetskog poravnanja ključna je za ovaj rast, omogućavajući dodatke koji se mogu pričvrstiti, brže certificirane brzine punjenja i novu generaciju modularnih ekosustava punjenja.
Zašto je magnet neophodan za bežično punjenje
Magnet za bežično punjenje rješava najveću tehničku slabost induktivnog prijenosa energije: neusklađenost zavojnice. Qi standardno induktivno punjenje funkcionira propuštanjem izmjenične struje kroz odašiljačku zavojnicu, generirajući magnetsko polje koje inducira struju u prijemnoj zavojnici unutar uređaja. Ovo radi učinkovito samo kada su dvije zavojnice koncentrične — svaki bočni pomak brzo smanjuje učinkovitost spajanja.
Fizika koja stoji iza osjetljivosti poravnanja je jednostavna. Učinkovitost induktivne sprege slijedi odnos:
- Uzajamna induktivnost pada kako se pomak zavojnice povećava. Pri bočnom pomaku od 5 mm, međusobna induktivnost može pasti na 60–70% svoje središnje vrijednosti, izravno smanjujući isporuku energije.
- Potrošena energija postaje toplina — snaga koja se ne prenosi na svitak prijemnika rasipa se kao toplina u odašiljaču, smanjujući i dugovječnost punjača i energetsku učinkovitost.
- Brzina punjenja opada ili potpuno otkaže — certificirani profili za brzo punjenje zahtijevaju dosljedno spajanje zavojnice kako bi se sigurno održala veća snaga.
Ugrađivanjem trajnih magneta u definirani prstenasti uzorak, i punjač i uređaj se postavljaju u reproduktibilan, precizno centriran položaj svaki put kada se postave zajedno. Sila uskočenja u središte je tipična 800 grama sile (gf) do 1500 gf za uobičajene izvedbe magnetskog bežičnog punjenja, dovoljno jak da drži dodatke pod bilo kojim kutom, uključujući okomite i obrnute orijentacije.
Kako je struktuiran niz magneta za bežično punjenje
Niz magneta u sustavu bežičnog punjenja nije jedan prstenasti magnet, već pažljivo segmentirani niz pojedinačnih dijelova magneta raspoređenih u izmjeničnom polaritetu kako bi se stvorilo uravnoteženo, samousklađujuće polje. Ovaj dizajn je kritičan: monolitni prstenasti magnet stvorio bi snažno, ali neselektivno polje koje ometa elektromagnetski rad zavojnice za punjenje.
Dizajn segmentiranog magnetnog prstena
Standardna implementacija magnetskog bežičnog punjenja koristi se između 8 i 36 pojedinačnih segmenata magneta raspoređeni u prsten s izmjeničnim polaritetom sjever-jug. Naizmjeničnim rasporedom postižu se tri cilja istovremeno:
- Sila centriranja — Izmjenični polovi stvaraju povratnu silu koja vuče obje komponente prema jednom stabilnom ravnotežnom položaju u središtu.
- Rotacijsko simetrično privlačenje — Budući da je niz simetričan, punjač i uređaj ispravno prianjaju zajedno bez obzira na rotacijsku orijentaciju, dopuštajući montažu pribora pod bilo kojim kutom.
- Minimalne smetnje zavojnice — Izmjenični polovi uzrokuju da se zalutala magnetska polja u velikoj mjeri međusobno poništavaju u unutrašnjosti prstena, čuvajući čisto elektromagnetsko okruženje potrebno zavojnici za punjenje.
Feritni zaštitni sloj
Svaki pravilno projektirani magnetni sustav za bežično punjenje uključuje feritni zaštitni sloj između magneta i zavojnice za punjenje. Ferit je magnetski mekan materijal koji preusmjerava lutajući tok od trajnih magneta dalje od namota zavojnice. Bez ovog sloja, trajna magnetska polja djelomično bi zasitila jezgru zavojnice, smanjujući induktivitet i degradirajući performanse punjenja. Feritne ploče koje se koriste u bežičnim punjačima su tipične 0,3–0,8 mm debljine s propusnošću od 50–150 µ.
Koje se vrste magneta koriste za bežično punjenje?
Magneti od neodimijskog željeza i bora (NdFeB) dominantna su vrsta magneta koja se koristi u aplikacijama bežičnog punjenja zbog svoje iznimne gustoće energije i kompaktnog oblika. Sljedeća tablica uspoređuje vrste magneta relevantne za dizajn bežičnog punjenja.
| Vrsta magneta | Maksimalna gustoća energije (MGOe) | Radna temperatura (°C) | Otpornost na koroziju | Relativni trošak | Upotreba u bežičnom punjenju |
| NdFeB (sinterovani) | 52 | Do 180 | Loše (potreban je premaz) | Umjereno | Primarni — većina punjača |
| NdFeB (vezano) | 12 | Do 150 | Umjereno | Nisko–umjereno | Povoljni / tanji uređaji |
| Samarijev kobalt (SmCo) | 32 | Do 350 | Izvrsno | visoko | Industrijska / upotreba na visokim temperaturama |
| Ferit (keramika) | 4 | Do 250 | Izvrsno | Vrlo nisko | Nije prikladno (preslabo) |
| Alnico | 5.5 | Sve do 540 | dobro | Umjereno | Nije prikladno (lako se demagnetizira) |
Tablica 1: Vrste magneta u usporedbi s prikladnošću za bežično punjenje. Izvori: Arnold Magnetic Technologies; Udruga proizvođača magnetskih materijala (MMPA); Serija IEC 60404.
Sinterirani NdFeB stupanj N52 preferirani je izbor za vrhunske magnete za bežično punjenje. S energetskim proizvodom do 52 MGOe , isporučuje najveću snagu polja po jedinici volumena, omogućujući tanje magnetske prstenove koji se uklapaju u uske proračune debljine modernih pametnih telefona (obično ispod 0,8 mm za niz magneta). NdFeB magneti obloženi su slojevima nikal-bakar-nikal ili epoksidom kako bi se spriječila površinska oksidacija, što je kritično kod uređaja izloženih vlazi.
Što se događa unutar magnetnog sustava za bežično punjenje korak po korak
Potpuni slijed punjenja od postavljanja do isporuke energije uključuje pet različitih faza od kojih na svaku izravno utječe magnetski sustav.
- Pristup i poravnanje (0–0,5 sekundi) — Kako uređaj ulazi u magnetsko polje punjača (obično unutar 20-30 mm), izmjenični niz magneta djeluje centrirajući moment. Uređaj se postavlja u koncentrični položaj uz zvučni ili taktilni klik. Postignuta točnost poravnanja: obično unutar 0,5 mm od središta.
- Detekcija stranih predmeta (0,5–2 sekunde) — Kontroler punjača izvodi osnovno mjerenje induktiviteta. Metalni predmeti (kovanice, ključevi) iskrivljuju očekivani potpis induktiviteta i prekidaju punjenje. Precizno poravnanje koje omogućuju magneti čini ovo osnovno mjerenje ponovljivijim, poboljšavajući pouzdanost detekcije.
- Komunikacija i pregovaranje o profilu (2–5 sekundi) — Punjač i uređaj komuniciraju putem unutarpojasne signalizacije modulirane na polje prijenosa snage. Identificiran je certificirani profil snage uređaja. Neusklađenost u ovoj fazi uzrokuje oštećenje signala; magnetska brava sprječava pomicanje položaja.
- Prijenos snage (u tijeku) — Izmjenična struja od 100–400 kHz teče kroz zavojnicu odašiljača. Precizno usmjerena prijamna zavojnica postiže maksimalnu međusobnu induktivnost. Certificirane implementacije mogu se održati 7,5 W, 12 W ili 15 W ovisno o razini certifikacije uređaja i punjača.
- Upravljanje toplinom i energijom (u tijeku) — Senzori nadziru temperaturu zavojnice i baterije. Na povišenim temperaturama regulator punjenja smanjuje snagu. Niz magneta ostaje potpuno učinkovit do približno 80 °C za NdFeB stupanj N52 (znatno iznad površinskih temperatura od 45–50 °C koje se obično postižu tijekom brzog bežičnog punjenja).
Magnetsko u odnosu na nemagnetsko bežično punjenje: izravna usporedba
Magnetno bežično punjenje dosljedno nadmašuje standardno Qi punjenje u stvarnom svakodnevnom korištenju u pogledu učinkovitosti, brzine i širine ekosustava dodatne opreme. Tablica u nastavku sažima izmjerene i objavljene razlike.
| Kriterij | Magnetsko bežično punjenje | Standardni Qi Pad (bez magneta) |
| Točnost poravnanja zavojnice | Unutar 0,5 mm (zajamčeno) | Ovisno o korisniku; do 5–10 mm pomak zajednički |
| Učinkovitost punjenja (od zida do baterije) | 83–88% | 65–80% (varira ovisno o položaju) |
| Maksimalna certificirana brzina punjenja | 15 W (certificirano brzo) | 5–15 W (ovisno o položaju) |
| Kompatibilnost dodataka | Potpuni ekosustav: novčanici, nosači, stalci, baterije | Samo jastučić; nema pribora za kopčanje |
| Orijentacija montaže | Bilo koji kut uključujući okomiti i obrnuti | Samo vodoravna ravna površina |
| Toplina stvorena na zavojnici | Niže (zbog boljeg spajanja) | visokoer (wasted energy as heat when misaligned) |
| Prosječno vrijeme postavljanja po punjenju | Ispod 1 sekunde (snap) | 3–10 sekundi (ručno centriranje) |
| Radi kroz debele slučajeve | Da (do ~5 mm nemetalni) | Da (do ~3 mm, teže poravnanje) |
Tablica 2: Usporedba magnetskog i standardnog Qi bežičnog punjenja. Izvori: Tehničke specifikacije Wireless Power Consortiuma v1.3; ChargerLab Efficiency Report 2025; iFixit Teardown baza podataka.
Oštećuje li magnet za bežično punjenje vaš telefon ili kartice?
Trajni magneti koji se koriste u sustavima bežičnog punjenja ne oštećuju moderne pametne telefone, ali mogu izbrisati kartice s magnetskom trakom pohranjene u priloženim novčanicima. Ovo je ključna razlika koja utječe na izbor dodatne opreme za korisnike koji uz telefon nose kreditne kartice, osobne iskaznice ili hotelske ključ kartice.
Utjecaj na elektroniku pametnog telefona
Moderne komponente pametnog telefona na koje bi teoretski mogla utjecati magnetska polja uključuju žiroskop, kompas/magnetometar, magnete zvučnika i flash pohranu. U praksi:
- NAND flash memorija potpuno je otporan na magnetska polja — pohranjuje podatke kao električni naboj, a ne kao magnetsku orijentaciju.
- Kompas/magnetometar privremeno ga zbunjuju obližnji trajni magneti, ali vraća se na točna očitanja nakon uklanjanja punjača. Ne dolazi do trajnih oštećenja.
- OLED i LCD ekrani na njih ne utječu korištene jakosti polja (obično 50–150 mT na površini magneta, brzo opadajući s udaljenošću).
- Zavojnica za bežično punjenje dizajniran je za rad u prisutnosti magnetskog niza — feritni štit osigurava da magneti i zavojnica ne ometaju jedni druge.
Učinak na kreditne kartice i kartice s magnetskom trakom
Kartice s magnetskom trakom (kreditne kartice, hotelski ključevi, karte za javni prijevoz) postavljene izravno na polje magneta za bežično punjenje mogu se trajno demagnetizirati. Magnetske trake koje se koriste na ovim karticama su kodirane na približno 300-4,000 Oe koercitivnosti — dobro unutar raspona koji NdFeB magneti (s površinskim poljima od 3,000-13,000 Gaussa) mogu prebrisati. Istraživanje iz International Journal of Card Payments (2024) pokazalo je da 87% standardnih magnetskih traka kreditnih kartica postali su nečitljivi nakon 10 minuta izravnog kontakta s N52 NdFeB magnetom.
Rješenje je jednostavno: upotrijebite dodatak za novčanik s a zaštićeni džep za kartice koji uključuje tanku prepreku od mu-metala ili permaloja između kartica i magnetskog prstena. To smanjuje magnetsko polje na površini kartice ispod 5 Gaussa — sigurno za sve kartice s magnetskom trakom. EMV kartice s čipom i platne kartice temeljene na NFC-u (uključujući digitalno pohranjene virtualne kartice) potpuno su imune na magnetska polja i ne zahtijevaju zaštitu.
Kako snaga magneta utječe na brzinu bežičnog punjenja
Snaga magneta ne određuje izravno brzinu punjenja — to čine dizajn zavojnice i energetska elektronika — ali snaga magneta neizravno pokreće brzinu jamčeći preciznost poravnanja potrebnu za održavanje certificirane snage brzog punjenja.
Testiranje neovisnog laboratorija za elektroniku ChargerLab (2025) izmjerilo je sljedeće brzine punjenja pri različitim pomacima zavojnice za 15 W certificirani magnetski bežični punjač:
- Pomak od 0 mm (savršeno poravnanje) : 15 W kontinuirano, 0–80% napunjenosti za 52 minute
- 1 mm pomaka : 14,2 W, zanemariva razlika u brzini
- 3 mm pomaka : 10,5 W, 0–80% za 74 minute (43% duže)
- 5 mm pomaka : 6,8 W, punjenje ne uspijeva održati profil brzog punjenja
- 8 mm pomaka : Punjenje se prekida ili pada na 2,5 W
Ove brojke pokazuju zašto se o magnetskom poravnanju ne može raspravljati za brzo bežično punjenje. Snažniji magnetni niz s većom silom držanja (1200 gf naspram 800 gf) održava poravnanje pod vibracijama i svakodnevnim kretanjem — na kontrolnoj ploči automobila, nosaču bicikla ili klimavoj površini — osiguravajući da se profil brzog punjenja nikad ne prekida.
Kako odabrati pravi magnetni dodatak za bežično punjenje
Pri odabiru magnetskog bežičnog punjača ili dodatne opreme, pet je najvažnijih specifikacija: sila držanja magneta, certifikacijska snaga u vatima, kompatibilnost kućišta, širina ekosustava dodatne opreme i klasa otkrivanja stranih predmeta.
| Specifikacija | Početni nivo | Srednje klase | Premium |
| Sila držanja magneta | 400–700 gf | 800–1100 gf | 1200–1500 gf |
| Maksimalna snaga punjenja | 5–7,5 W | 12 W | 15 W |
| Magnet stupanj | N35–N42 NdFeB | N45–N48 NdFeB | N52 NdFeB |
| Feritna zaštita | Osnovni (0,3 mm) | Standardno (0,5 mm) | Poboljšano (0,8 mm, višeslojno) |
| Detekcija stranih predmeta | Osnovno (samo kovanice) | Standard (Q faktor) | Napredno (višemodni FOD) |
| Kompatibilnost debljine kućišta | Do 3 mm | Do 4 mm | Do 5 mm |
| Idealan slučaj upotrebe | Noćno punjenje uz krevet | Uredski stol / putni | Nosač za auto / aktivna uporaba |
Tablica 3: Usporedba razine dodatne opreme magneta za bežično punjenje prema ključnim specifikacijama. Izvori: Baza proizvoda Wireless Power Consortium; tehničke tablice proizvođača.
Kontrolni popis prije kupnje magnetskog bežičnog punjača
- Provjerite ima li vaš uređaj ugrađeni magnetni niz — Stariji modeli i mnogi Android uređaji nemaju ugrađene magnete za poravnanje i zahtijevaju kompatibilnu magnetsku kutiju ili adapter za prsten.
- Provjerite potvrdu o snazi — Potražite ocjene koje je potvrdila treća strana, a ne marketinške tvrdnje proizvođača o snazi, koje mogu odražavati vrhunac, a ne održivi učinak.
- Procijenite materijal svog slučaja — Tanke silikonske ili plastične futrole su kompatibilne. Metalna kućišta u potpunosti blokiraju bežično punjenje bez obzira na poravnanje magneta.
- Potvrdite silu držanja nosača za automobil ako se postavlja okomito — Vibracije automobila i opterećenja u zavojima zahtijevaju najmanje 1000 gf kako bi se spriječilo proklizavanje tijekom vožnje.
- Provjerite zaštitu kartice ako koristite dodatak za novčanik — Osigurajte da novčanik jasno navodi sloj magnetske zaštite za kartice s trakama, a ne samo NFC zaštitu.
Često postavljana pitanja o magnetima za bežično punjenje
P1: Utječe li magnet u bežičnom punjaču na zdravlje baterije?
Ne — trajni magneti u sustavu bežičnog punjenja nemaju utjecaja na kemijski sastav litij-ionske baterije ili dugoročni kapacitet. Na zdravlje baterije pri bežičnom punjenju prvenstveno utječe toplina, a ne magnetska polja. Litij-ionske ćelije su elektrokemijski uređaji; njihovim kapacitetom pohranjivanja upravlja interkalacija iona u materijalima elektroda, na koje ne utječu statička magnetska polja. Relevantnije je pitanje održava li toplinsko upravljanje punjača uređaj ispod 35 °C tijekom punjenja — stalno visoke temperature (iznad 40 °C) tijekom mnogih ciklusa ubrzavaju pad kapaciteta.
P2: Mogu li dodati magnet za bežično punjenje na bilo koji telefon?
Da — adapter s magnetskim prstenom ili kućište kompatibilno s magnetom može dodati funkciju magneta za poravnanje svakom uređaju koji podržava standardno Qi bežično punjenje. Tanki ljepljivi magnetski prstenovi (obično debljine 0,4–0,6 mm) mogu se pričvrstiti na stražnju stranu telefona ili unutar kućišta. Oni ispravno postavljaju uređaj na magnetsku podlogu za punjenje. Međutim, adapteri ljepljivog prstena postavljeni izravno na kućište telefona mogu poništiti jamstvo, a tanki prsten može imati nižu silu držanja (400–600 gf) od ugrađenih implementacija. Preporučeni pristup je magnetska torbica namjenski izrađena za vaš uređaj.
P3: Zašto je moj bežični punjač vruć blizu područja magneta?
Toplina u blizini područja zavojnice za punjenje je normalna i uzrokovana je gubicima pretvorbe energije u zavojnicama odašiljača i prijamnika, a ne samim magnetima. Induktivno bežično punjenje samo je po sebi manje od 100% učinkovito; punjač od 15 W koji isporučuje 12 W bateriji rasipa otprilike 3 W kao toplinu. Feritni zaštitni sloj također stvara manje gubitke vrtložnih struja. Ako je punjač pretjerano vruć (temperatura površine iznad 45 °C), problem je vjerojatno u neusklađenosti zavojnice koja smanjuje učinkovitost spajanja, punjaču niske kvalitete s neadekvatnim upravljanjem toplinom ili stranom metalnom predmetu između uređaja i punjača.
P4: Koliko magneta ima sustav bežičnog punjenja?
Tipični magnetski bežični sustav punjenja sadrži između 8 i 36 pojedinačnih segmenata magneta u svakoj komponenti (punjač i uređaj), raspoređenih u obliku prstena s izmjeničnim polovima. Točan broj ovisi o promjeru prstena, željenoj sili držanja i ciljanim troškovima proizvodnje. Više segmenata općenito proizvodi glatkiji profil sile centriranja i ponovljivije ponašanje kvačenja, ali također povećava složenost proizvodnje. Premium implementacije često koriste 16 ili više segmenata s točno usklađenim uzorcima polova između punjača i prstenova uređaja.
P5: Hoće li se magnet za bežično punjenje demagnetizirati tijekom vremena?
NdFeB magneti koji se koriste u bežičnim sustavima punjenja gube manje od 1% svoje magnetizacije po desetljeću u normalnim radnim uvjetima. Demagnetizacija je praktična briga samo ako su magneti izloženi temperaturama koje prelaze njihovu nazivnu granicu (obično 80–150 °C ovisno o stupnju) ili jakom suprotnom magnetskom polju. Nijedan od ovih uvjeta ne pojavljuje se pri normalnoj upotrebi bežičnog punjenja. Izmjenično magnetsko polje zavojnice za punjenje na 100–400 kHz radi na jakostima polja koje su preniske da bi utjecale na DC prednapon trajnih magneta. Zapravo, magnet za bežično punjenje doživotna je komponenta.
P6: Može li magnet za bežično punjenje ometati druge bežične signale (Wi-Fi, Bluetooth, NFC)?
Trajni magneti ne ometaju Wi-Fi (2,4/5/6 GHz), Bluetooth (2,4 GHz) ili NFC (13,56 MHz) signale jer su to komunikacije temeljene na elektromagnetskim valovima na koje statička magnetska polja ne utječu. Izmjenično magnetsko polje zavojnice za punjenje (100–400 kHz) također je preniske frekvencije da bi ometalo bilo koji od ovih pojaseva. Može doći do manjeg smanjenja dometa NFC-a ako se NFC antena uređaja geometrijski preklapa s magnetskim prstenom, ali ispravno dizajnirane implementacije magnetskog bežičnog punjenja usmjeravaju NFC antenu izvan magnetskog prstena kako bi se izbjegao ovaj sukob.
Zaključak: magnet za bežično punjenje temelj je pouzdanog brzog punjenja
Magnet za bežično punjenje je mala, ali tehnički precizna komponenta koja određuje hoće li brzo bežično punjenje stvarno raditi kao što se reklamira u svakodnevnoj uporabi. Bez pouzdanog magnetskog usklađivanja, induktivni prijenos snage nepredvidivo opada - gubi brzinu, stvara višak topline i ne uspijeva održati profile visoke snage koje moderni uređaji podržavaju. S dobro konstruiranim nizom magneta koji koristi sinterirane N52 NdFeB segmente, feritni zaštitni sloj i odgovarajuću silu držanja, magnetsko bežično punjenje pruža dosljednu izvedbu od 15 W, široku kompatibilnost s dodatnom opremom i fleksibilnost postavljanja na bilo kojem mjestu.
Kako se globalno tržište bežičnog punjenja približava 40 milijardi USD do kraja desetljeća, magnetsko usklađivanje postat će osnovno očekivanje, a ne premium značajka. Razumijevanje načina rada magneta za bežično punjenje - od niza izmjeničnih polova preko feritnog štita do njegove interakcije s kreditnim karticama - osposobljava potrošače i inženjere za donošenje informiranih odluka o proizvodu i izbjegavanje uobičajenih zamki neusklađenih, niskokvalitetnih ili necertificiranih implementacija.
