Kako rade magneti u zvučnicima — i koja vrsta daje najbolji zvuk?

Magneti u zvučnicima pretvaraju električnu energiju u mehaničko gibanje u interakciji s glasovnom zavojnicom kojom teče struja, koja zatim gura i povlači membranu zvučnika kako bi proizvela zvučne valove. Bez magneta niti jedan konvencionalni dinamički zvučnik ne može funkcionirati. Vrsta, veličina i stupanj korištenog magneta izravno utječu na osjetljivost, frekvencijski odziv, razine izobličenja i ukupnu vjernost zvuka. Ovaj članak objašnjava kako rade magneti za zvučnike, uspoređuje glavne tipove i pomaže vam razumjeti na što treba obratiti pozornost pri procjeni kvalitete zvučnika.

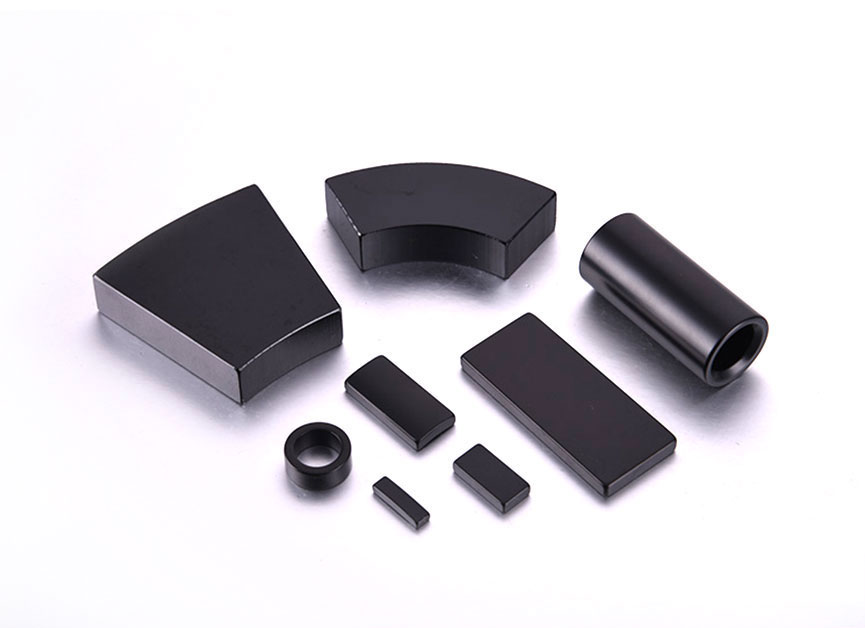

Kliknite da biste posjetili naše proizvode: Sinterirani NdFeB magnet

Zašto su magneti bitni u zvučnicima?

Magneti su ključni element za pretvorbu energije u svakom dinamičkom zvučniku — bez njih je reprodukcija zvuka nemoguća. Princip rada temelji se na Faradayevom zakonu elektromagnetske indukcije i Lorentzovoj sili: kada izmjenična električna struja (audio signal) teče kroz glasovnu zavojnicu obješenu u magnetskom polju, zavojnica doživljava silu proporcionalnu veličini i smjeru struje. Ova sila pokreće pričvršćeni stožac naprijed-natrag, istiskujući zrak i stvarajući čujne valove zvučnog tlaka.

Globalno tržište zvučnika procijenjeno je na približno 12,5 milijardi dolara u 2023 i predviđa se da će porasti na više od 20 milijardi USD do 2031. U gotovo svakom segmentu - od potrošačkih slušalica do profesionalnih koncertnih nizova - magnetni sklop ostaje jedina komponenta koja najviše definira performanse unutar drajvera. Snažniji, preciznije projektirani magnet znači veću gustoću toka u rasporu, manje izobličenja, bolji prijelazni odziv i veću učinkovitost.

Kako zapravo rade magneti u zvučnicima?

Magnet u zvučniku stvara statičko magnetsko polje unutar uskog cilindričnog otvora, a glasovna zavojnica - koja nosi pojačani audio signal - kreće se linearno unutar tog polja kako bi proizvela zvuk. Ključne uključene komponente su:

• Trajni magnet: Generira fiksno polje visoke gustoće fluksa koncentrirano u rasporu glasovne zavojnice. Tipična gustoća toka u rasporu kreće se od 0,8 Tesla (početna razina) do preko 1,5 Tesla (drajveri visokih performansi).
• Polni komad i gornja ploča: Komponente od mekog željeza koje usmjeravaju i koncentriraju magnetski tok iz trajnog magneta u uski otvor gdje se nalazi glasovna zavojnica.
• Glasovna zavojnica: Lagani namotaj žice (obično aluminijske ili bakrene) omotan oko kalupa. Kada audio struja prolazi kroz njega, interakcija s magnetskim poljem proizvodi gibanje.
• Pauk i surround: Fleksibilni ovjesni elementi koji drže zvučnu zavojnicu centriranu i omogućuju aksijalno pomicanje dok se odupiru bočnom pomaku.
• Konus ili dijafragma: Pričvršćen na glasovnu zavojnicu, prevodi mehaničko kretanje u varijacije tlaka zraka — stvarni zvuk koji čujemo.

Sila na glasovnu zavojnicu opisana je jednadžbom F = BIL , gdje je B gustoća magnetskog toka (Tesla), I je struja (Amper), a L je duljina žice u magnetskom polju (metri). Povećanje B — postignuto s jačim ili većim magnetima — izravno povećava pogonsku silu za danu ulaznu snagu, što znači veću osjetljivost i manja izobličenja.

Koje su glavne vrste magneta koji se koriste u zvučnicima?

Postoje četiri osnovne vrste magneti koji se koriste u zvučnicima , svaki s različitim magnetskim svojstvima, profilima troškova, temperaturnim ponašanjem i akustičnim implikacijama. Razumijevanje ovih razlika ključno je za inženjere, audiofile i kupce.

1. Feritni (keramički) magneti

Feritni magneti su najčešće korištena vrsta magneta u zvučnicima diljem svijeta, nalaze se u većini zvučnika srednje klase i jeftinih zvučnika zbog niske cijene i dobre otpornosti na koroziju. Izrađeni od željeznog oksida u kombinaciji sa stroncijevim ili barijevim karbonatom, feritni magneti nude maksimalni energetski proizvod (BHmax) od približno 3–5 MGOe (megagauss-oersteds).

• Energetski proizvod (BHmax): 3–5 MGOe
• Gustoća toka: 0,2–0,4 Tesla (remanencija)
• Temperaturna stabilnost: Dobar do 250°C
• Težina: Teški — feritni magneti moraju biti veliki kako bi postigli isti tok kao alternative rijetkih zemalja
• Cijena: Vrlo niska — otprilike 1–5 USD po kg za sirovi feritni materijal
• Tipične primjene: Subwooferi za kućno kino, povoljni zvučnici za police, wooferi za automobile, drajveri za PA sustav
• Ključno ograničenje: Niža gustoća energije zahtijeva velike sklopove magneta; dodaje značajnu težinu košari zvučnika

2. Alnico magneti

Alnico magneti — legura aluminija, nikla i kobalta — bili su izvorni magnetni materijal koji se koristio u ranim zvučnicima i ostali su visoko cijenjeni u zvučnicima gitarskih pojačala i drajverima za audiofile u starinskom stilu zbog njihovog prepoznatljivog toplog zvučnog karaktera. Alnico ima BHmax od 5-10 MGOe i iznimno visoku remanenciju (Br) od 0,7-1,35 Tesla.

• Energetski proizvod (BHmax): 5–10 MGOe
• Remanencija (Br): 0,7–1,35 Tesla
• Temperaturna stabilnost: Izvrstan — stabilan do 540°C, što ga čini idealnim za gitarske zvučnike velike snage
• Cijena: Visoka — 30–80 USD po kg zbog sadržaja kobalta
• Tipične primjene: Drajveri za gitarska pojačala, vintage zvučnici za audiofile, mikrofoni za instrumente
• Zvučna reputacija: Mnogi inženjeri i glazbenici opisuju zvučnike opremljene alnico-om kao one koji imaju mekši, glazbeniji "sag" koji se prirodno komprimira pri velikim glasnoćama - karakteristika koja se preferira u kontekstu bluesa i klasičnog rocka.
• Ključno ograničenje: Niska koercitivnost — alnico se može djelomično demagnetizirati jakim vanjskim poljima ili mehaničkim udarom

3. Neodimijski (NdFeB) magneti

Neodimijski magneti najsnažniji su dostupni materijal s trajnim magnetima i revolucionirali su kompaktni, lagani dizajn zvučnika — posebno za profesionalni audio, slušalice, prijenosne zvučnike i visokotonce. S BHmax od 35–55 (prikaz, ostalo). MGOe (do 10 puta jači od ferita), neodimij omogućuje proizvođačima postizanje visoke gustoće toka u vrlo malim, laganim sklopovima magneta.

• Energetski proizvod (BHmax): 35–55 MGOe
• Remanencija (Br): 1,0–1,4 Tesla
• Ograničenje temperature: Standardne kvalitete ocijenjene do 80°C; visokotemperaturni stupnjevi (SH, UH, EH) ocijenjeni do 150°C–200°C
• Cijena: Srednje-visoka — cijene variraju s lancem opskrbe rijetkih zemalja; otprilike 60–120 USD po kg
• Prednost u težini: Neodimijski magnet može biti 6-10 puta lakši od feritnog magneta isporučujući ekvivalentni tok
• Tipične primjene: In-ear monitori (IEM), drajveri za slušalice, profesionalni linijski zvučnici, visokotonci, prijenosni Bluetooth zvučnici
• Ključno ograničenje: Osjetljivo na koroziju (zahtijeva premaz); niža temperaturna tolerancija u standardnim klasama; lomljiv i sklon pucanju

4. Samarijev kobalt (SmCo) magneti

Samarium kobalt magneti nude vrhunsku kombinaciju proizvoda visoke energije i iznimne temperaturne stabilnosti, što ih čini preferiranim izborom za profesionalne zvučnike koji rade u ekstremnim okruženjima. S BHmax od 16–32 (prikaz, stručni). MGOe i maksimalnom radnom temperaturom od 300°C–350°C, SmCo nadmašuje neodim u uvjetima visoke topline ili korozije.

• Energetski proizvod (BHmax): 16–32 MGOe
• Ograničenje temperature: Do 350°C kontinuirano
• Otpornost na koroziju: Izvrsno — ne zahtijeva zaštitni premaz
• Cijena: Vrlo visoka — 100–250 USD po kg zbog troškova sirovina kobalta i samarija
• Tipične primjene: Vojna audio oprema, zrakoplovni interfonski sustavi, vrhunski mjerni mikrofoni, interfoni za moto sport
• Ključno ograničenje: Vrlo skupo i krhko; rijetko opravdano za potrošačke audio aplikacije

Kako se mogu usporediti četiri vrste magneta za zvučnike?

Sljedeća tablica daje usporednu usporedbu četiriju primarnih vrste magneta koji se koriste u zvučnicima kroz najkritičnije izvedbene i praktične dimenzije.

Tablica 1: Usporedna izvedba i cijena četiriju glavnih vrsta magneta koji se koriste u zvučnicima.

Zašto je veličina magneta važna za performanse zvučnika?

Veći ili jači magnet povećava ukupni magnetski tok dostupan za pokretanje glasovne zavojnice, što izravno podiže osjetljivost zvučnika, poboljšava kontrolu nad kretanjem membrane i smanjuje izobličenje na visokim izlaznim razinama. Osjetljivost zvučnika mjeri se u dB SPL po 1 watu na 1 metru (dB/W/m). Drajver s većim sklopom magneta mogao bi postići 92–96 dB/W/m, dok bi ekvivalent slabije snage mogao izmjeriti samo 84–86 dB/W/m — razlika od 6–10 dB za koju je potrebno 4–10 puta više snage pojačala da se prevlada.

Koncept BL proizvod (B = gustoća toka u rasporu, L = duljina žice glasovne zavojnice u polju) kvantificira snagu motora zvučnika. Visoka BL vrijednost — postignuta jačim magnetima i duljim namotajima glasovne zavojnice — proizvodi čvršći bas, brži prijelazni odziv i niži THD (ukupno harmonijsko izobličenje). Profesionalni subwooferi često određuju BL vrijednosti od 20–40 T·m, dok osnovni pogonski uređaji mogu imati BL vrijednosti ispod 10 T·m.

Međutim, jednostavno povećanje magneta ne poboljšava automatski sve aspekte kvalitete zvuka. Prevelik magnet s nedovoljnom geometrijom razmaka može zasititi polni dio, stvarajući nelinearnosti toka i izobličenje. Odgovarajući dizajn magnetskog kruga - uključujući širinu razmaka, prevjes glasovne zavojnice i poravnanje ispod prevjesa u odnosu na prepust - jednako je važan kao i masa sirovog magneta.

Što je bolje u zvučnicima: feritni ili neodimijski magneti?

Ni ferit ni neodimij nisu univerzalno "bolji" — svaki se ističe u različitim slučajevima upotrebe, a optimalan izbor ovisi o prioritetima dizajna zvučnika. Evo praktične izravne analize:

Tablica 2: Usporedba između feritnih i neodimskih magneta za upotrebu u primjenama zvučnika.

Kako magneti u zvučnicima utječu na kvalitetu zvuka?

Sklop magneta izravno utječe na osjetljivost, kontrolu basa, izobličenje i prijelaznu točnost — četiri najvidljivije dimenzije kvalitete zvuka zvučnika.

Osjetljivost i učinkovitost

Jači magnetski krug proizvodi više mehaničke sile po vatu ulazne snage. To je razlog zašto profesionalni PA zvučnici s ocjenom od 100–105 dB/W/m mogu ispuniti stadion s nekoliko stotina vata, dok loše dizajnirani drajver s ocjenom od 84 dB/W/m zahtijeva više od 1000 vata za isti izlaz. Za kućne audiosustave, svaka povećanja osjetljivosti od 3 dB prepolovljuju snagu pojačala potrebnu za postizanje određene razine glasnoće.

Kontrola basa i prigušivanje

Visoki BL proizvod (jaki magnet) povećava elektromagnetsko prigušenje na glasovnoj zavojnici, što pomaže da se membrana prestane pomicati točno kada signal prestane. To rezultira čvršćom, definiranijom reprodukcijom basa. Zvučnici sa sklopovima slabih magneta često zvuče "gromoglasno" ili "jedan ton" u niskim frekvencijama jer membrana nastavlja rezonirati nakon završetka signala - fenomen poznat kao zvonjenje.

Smanjenje izobličenja

Nelinearnost u magnetskom polju unutar razmaka jedan je od primarnih izvora THD-a (totalnog harmonijskog izobličenja) u zvučnicima. Kada se glasovna zavojnica pomakne izvan područja jednolikog toka (često kod drajvera s velikim otklonom s malim magnetima), izobličenje naglo raste. Dobro dizajnirani magneti održavaju konzistentnu gustoću toka u cijelom rasponu odstupanja glasovne zavojnice, održavajući THD ispod 0,5–1% pri nazivnoj snazi.

Prijelazni odziv

Glazbene prijelazne pojave - oštar udar doboša, trzanje žice gitare, škljocaj klavirske tipke - zahtijevaju da se stožac iznimno brzo ubrzava i usporava. Snažan, linearni magnetski motor daje glasovnoj zavojnici autoritet sile potreban za precizno praćenje ovih brzih promjena signala, što rezultira zvučnicima koji zvuče "brzo", "detaljnije" i "artikulirano" u audiofilskom smislu.

Često postavljana pitanja o magnetima u zvučnicima

P: Znači li veći magnet uvijek bolji zvuk?

Ne nužno — veći magnet poboljšava izvedbu samo ako je cijeli magnetski krug pravilno dizajniran da učinkovito koristi dodatni tok. Vrlo veliki magnet uparen s loše konstruiranim polnim dijelom ili prevelikim razmakom može proizvesti lošije rezultate od manjeg, dobro optimiziranog sklopa. Uz to, u inače ekvivalentnim dizajnima, veći feritni magnet ili neodimijski magnet višeg stupnja općenito daje mjerljivo veću osjetljivost i manje izobličenje.

P: Mogu li se magneti u zvučnicima demagnetizirati tijekom vremena?

Moderni feritni i neodimijski magneti za zvučnike izuzetno su otporni na demagnetizaciju u normalnim radnim uvjetima i zadržat će više od 99% svog izvornog toka desetljećima. Alnico magneti su iznimka — njihova niska koercitivnost čini ih osjetljivima na djelomičnu demagnetizaciju od mehaničkog udara ili izlaganja jakom vanjskom magnetskom polju. Rad zvučnika na ekstremno visokim temperaturama iznad nazivnog maksimuma magneta je najrealniji uzrok gubitka toka u stvarnoj uporabi.

P: Jesu li neodimijski magneti za zvučnike bolji od feritnih za audiofilsku upotrebu?

Neodimijski magneti omogućuju kompaktnije i laganije dizajne drajvera s jednakom ili superiornom gustoćom toka, ali čujne razlike u kvaliteti zvuka između neodimijskih i feritnih drajvera u dobro konstruiranim dizajnima minimalne su kada su pravilno izjednačene i izmjerene. Percepcija da neodimij zvuči "svjetlije" ili "čvršće" češće je funkcija cjelokupnog dizajna drajvera (materijal membrane, ovjesa, skretnice) nego same vrste magneta. Za audiofilske aplikacije, kvaliteta implementacije mnogo je važnija od samog materijala magneta.

P: Zašto neki subwooferi imaju jako velike magnete?

Potrebni su veliki magneti subwoofera za generiranje ogromne pogonske sile potrebne za pomicanje teške membrane velikog promjera na niskim frekvencijama uz dovoljnu ekskurziju i nisku distorziju. Konus subwoofera od 15 inča (38 cm) može težiti 80-150 grama i treba prijeći 20-30 mm od vrha do vrha pri visokim razinama snage. Postizanje ovoga s niskim izobličenjem zahtijeva vrlo visok BL proizvod, što u feritnim dizajnima znači odgovarajuće veliki i težak magnet — neki magneti za profesionalne subwoofere teže 3-8 kg.

P: Ometaju li magneti zvučnika drugu elektroniku?

Nezaštićeni magneti zvučnika mogu ometati obližnje CRT zaslone, magnetske medije za pohranu i osjetljive kompase, ali zalutalo polje od modernih dizajna oklopljenih zvučnika zanemarivo je na udaljenostima većim od 10-15 cm. Većina modernih zvučnika namijenjenih stolnom računalu ili kućnom kinu magnetski je zaštićena dodavanjem drugog, suprotnog "bucking" magneta ili mu-metalnog kućišta oko sklopa glavnog magneta. Magneti zvučnika ne utječu na zaslone ravnog zaslona i poluprovodničke uređaje za pohranu (SSD-ovi, flash memorija).

P: Što se događa ako magnet zvučnika izgubi snagu?

Oslabljeni magnet smanjuje BL proizvod drajvera, što rezultira nižom osjetljivošću, smanjenom kontrolom basa, povećanim izobličenjem i pomakom u rezonantnoj frekvenciji. U praktičnom smislu, zvučnik će zvučati tiše, manje kontrolirano u niskim frekvencijama i može pokazivati ​​zvučnu "labavost" ili "mutnost". U profesionalnim instalacijama, periodično mjerenje parametara Thiele-Small pokretača (osobito Bl) može detektirati degradaciju magneta prije nego što uzrokuje zvučne probleme. Za potrošačke zvučnike u uobičajenoj uporabi, ovaj scenarij je izuzetno rijedak.

Sažetak: Što treba znati o magnetima u zvučnicima

Magneti u zvučnicima daleko su više od pasivnih komponenti — oni su motor u srcu svakog dinamičnog zvučnika, određujući koliko učinkovito, precizno i snažno će pokretač pretvarati električnu energiju u zvuk. Odabir između feritnih, alnico, neodimskih i samarij kobaltnih magneta odražava namjerni inženjerski kompromis između cijene, težine, toplinske izvedbe i akustičkih prioriteta.

• Koristite feritni magneti za isplative, toplinski stabilne dizajne zvučnika otpornih na koroziju gdje težina nije ograničenje.
• Koristite alnico magneti gdje su vintage tonski karakter i ekstremna temperaturna stabilnost prioriteti — posebno kod pojačavanja gitare.
• Koristite neodimijski magneti gdje su kompaktna veličina, mala težina i velika gustoća snage bitni — profesionalne, prijenosne aplikacije i aplikacije za slušalice.
• Koristite samarij kobalt magneti u specijaliziranim primjenama u ekstremnim uvjetima gdje nijedan drugi magnet ne zadovoljava zahtjeve topline i korozije.

Bilo da ste dizajner zvučnika, audio inženjer koji specificira komponente ili potrošač koji ocjenjuje kvalitetu proizvoda, razumijevanje uloge i vrste magneti u zvučnicima daje vam konkretnu, mjerljivu osnovu za usporedbu performansi — izvan samih subjektivnih dojmova slušanja.
