Neodimijski magneti izrađuju se postupkom metalurgije praha koji pretvara preciznu leguru neodimija, željeza i bora (Nd₂Fe₁₄B) u gusto sinterirane magnetske blokove, koji se zatim strojno obrađuju, presvlače i magnetiziraju. Cjelokupni proces — od sirove rude do gotovog magneta — uključuje osam različitih faza proizvodnje, od kojih svaka zahtijeva strogu kontrolu temperature i atmosfere kako bi se postigla najjača izvedba trajnog magneta na svijetu.
Kliknite da biste posjetili naše proizvode: Sinterirani NdFeB magnet
Ovaj vodič objašnjava svaki korak kako se prave neodimijski magneti , zašto je svaka faza važna, kako se različite ocjene uspoređuju i što inženjeri i kupci trebaju znati kada nabavljaju ove kritične komponente za motore, senzore, zvučnike, vjetroturbine i medicinske uređaje.
Koje se sirovine koriste za izradu neodimijskih magneta?
Tri primarna elementa čine temelj svakog neodimijskog magneta: neodim (metal rijetke zemlje), željezo i bor — spojeni u intermetalni spoj Nd₂Fe₁₄B. Ne može se pregovarati o preciznom utvrđivanju elementarnog omjera; čak i odstupanje od 1% u sadržaju neodimija može pomaknuti maksimalni produkt energije magneta (BHmax) za 5-10%.
Jezgre legirajućih elemenata
- neodim (Nd) — obično 29–32% po težini; primarno potječu iz ruda basnäsite i monacita; osigurava tvrdu magnetsku fazu
- Željezo (Fe) — 64–66% masenog udjela; osigurava visoku magnetizaciju zasićenja i tvori strukturnu matricu legure
- Bor (B) — približno 1% po težini; stabilizira tetragonalnu kristalnu strukturu bitnu za visoku koercitivnost
Aditivi za poboljšanje učinka
Neodimijski magneti višeg stupnja uključuju dodatne elemente rijetke zemlje i prijelazne metale za poboljšanje koercitivnosti pri visokim temperaturama i otpornosti na koroziju:
- Disprozij (Dy)/terbij (Tb) — dodaje se u količini od 0,5–5 % za povećanje koercitivnosti pri povišenim temperaturama; kritično za magnete EV motora koji rade iznad 120°C
- kobalt (co) — poboljšava Curiejevu temperaturu i smanjuje temperaturnu osjetljivost magnetskog izlaza
- Aluminij (Al), bakar (Cu), galij (Ga) — aditivi za stvaranje granica zrna koji smanjuju poroznost sinteriranja i poboljšavaju otpornost na koroziju
- prazeodimij (Pr) — često zamijenjen dijelom sadržaja neodimija (tvoreći "NdPr legure") kako bi se smanjio trošak bez značajnog žrtvovanja performansi
Kako se izrađuju neodimijski magneti? Proces proizvodnje u 8 faza
Proizvodnja neodimijskih magneta slijedi rutu metalurgije sinteriranog praha koja se sastoji od osam kontroliranih faza: taljenje legure, lijevanje trake, vodikovo odstranjivanje, mljevenje, prešanje, sinteriranje, strojna obrada i površinsko presvlačenje — nakon čega slijedi konačno magnetiziranje.
Faza 1 — Taljenje legure i lijevanje trake
Precizno izvagane sirovine se zajedno tope u vakuumskoj indukcijskoj peći na temperaturama između 1350°C i 1450°C . Vakuumsko okruženje (tlak ispod 0,1 Pa) sprječava oksidaciju reaktivnog sadržaja neodimija. Rastaljena legura se zatim brzo skrućuje pomoću tehnika lijevanja trake : talina se izlijeva na vodom hlađen rotirajući bakreni valjak, proizvodeći tanke ljuskice (0,2–0,4 mm debljine) s finom, homogenom mikrostrukturom.
Lijevanje trake zamijenilo je konvencionalno lijevanje u kalupe za knjige jer smanjuje formiranje slobodne faze alfa-željeza (α-Fe) za više od 80%, što izravno dovodi do veće remanence u gotovom magnetu. Postižu se brzine hlađenja od 10³–10⁴ °C/sekundi, čime se zadržava željena struktura zrna Nd₂Fe₁₄B.
Stadij 2 — Dekrepitacija vodikom (HD)
Ljuskice lijevane legure izlažu se vodikovom plinu na 200–300°C, uzrokujući da materijal apsorbira vodik i spontano se lomi u grubi prah — proces koji se naziva dekrepitacija vodikom. Faza granica zrna bogata Nd preferirano apsorbira vodik, uzrokujući selektivno krto pucanje duž granica zrna.
Ovaj korak je kritičan jer sigurno razbija krtu leguru bez unošenja onečišćenja ili topline koje bi izazvalo mehaničko drobljenje. Dobiveni HD prah ima veličinu čestica od 100-500 µm, spreman za fino mljevenje.
Faza 3 — mlazno glodanje
HD prah se dovodi u mlazni mlin gdje struje dušika ili plina argona velike brzine ubrzavaju čestice do nadzvučnih brzina, uzrokujući međučestične sudare koji usitnjavaju materijal do srednje veličine čestica od 3-5 µm.
Raspodjela veličine čestica je strogo kontrolirana jer određuje broj zrnaca s jednom domenom u konačnom magnetu — a koercitivnost (Hcj) se mjeri izravno s gustoćom zrna s jednom domenom. Prevelike čestice (>10 µm) sadrže višestruke magnetske domene i smanjuju koercitivnost; premale čestice (<1 µm) su previše reaktivne i lako oksidiraju. Sadržaj kisika u atmosferi mljevenja održava se ispod 50 ppm kako bi se spriječila površinska oksidacija praha bogatog neodimijem.
Faza 4 — Prešanje magnetskim poljem (orijentacija i zbijanje)
Fini prah se preša u zelene kompakte unutar snažnog primijenjenog magnetskog polja od 1,5–2,5 Tesla, koje poravnava c-os svake čestice praha paralelno sa smjerom polja — zaključavajući anizotropnu orijentaciju koja neodimijskim magnetima daje njihove iznimne performanse.
Koriste se dvije metode prešanja:
- Prešanje matrice u magnetskom polju (aksijalnom ili transverzalnom) — najčešći; primjenjuje tlak zbijanja od 100–200 MPa; proizvodi blokove ili diskove gotovo neto oblika
- Izostatičko prešanje (mokra vreća CIP) — prah suspendiran u kaši se izostatski preša na 200–300 MPa; postiže veću gustoću zelenila i bolju ujednačenost orijentacije za složene oblike
Zeleni kompakt u ovoj fazi ima gustoću od približno 3,5-4,0 g/cm³ — daleko ispod teorijske gustoće od 7,5 g/cm³ — i mehanički je krhak. Mora se rukovati u inertnoj atmosferi kako bi se izbjegla oksidacija prije sinteriranja.
Faza 5 — Vakuumsko sinteriranje i žarenje
Sinteriranje je najkritičniji toplinski korak: zeleni kompakti se zagrijavaju u vakuumskoj peći na 1050–1100°C 2–5 sati, uzrokujući sinteriranje u tekućoj fazi koje zgušnjava kompaktor na više od 99% teoretske gustoće.
Tijekom sinteriranja, tekuća faza bogata Nd (talište ~665°C) vlaži granice zrna i spaja čestice kapilarnim djelovanjem. Ovo zgušnjavanje eliminira poroznost među česticama i proizvodi mikrostrukturu zrnaca Nd₂Fe₁₄B (5-10 µm prosječnog promjera) okruženih tankom, kontinuiranom fazom granice zrna bogatom Nd — strukturom koja omogućuje visoku koercitivnost.
Nakon sinteriranja, dio se podvrgava dvostupanjskom tretmanu žarenja: prvo na 900°C 1-2 sata, zatim na 500-600°C 1-3 sata. Žarenje na nižim temperaturama optimizira sastav granica zrna, povećavajući koercitivnost za 10-20% u usporedbi sa sinteriranim dijelovima.

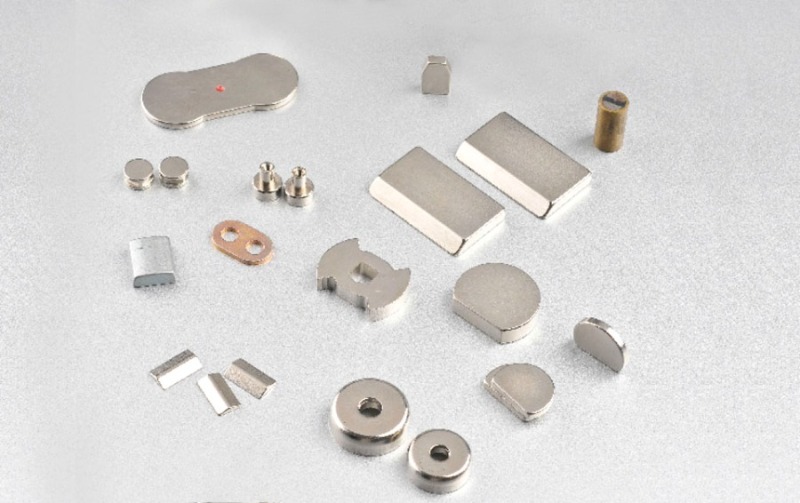

Faza 6 — Strojna obrada i rezanje
Sinterirani blokovi neodimijskih magneta iznimno su tvrdi (tvrdoća po Vickersu ~570 HV) i lomljivi, tako da se svo oblikovanje izvodi dijamantnim brušenjem, EDM žicom ili rezanjem više žica, a ne konvencionalnom strojnom obradom.
Kotači za rezanje obloženi dijamantima koji rade u rashladnoj tekućini režu blokove na diskove, segmente, lukove ili prilagođene profile s tolerancijama od ±0,05 mm na preciznim stupnjevima. Rezanje stvara finu magnetsku prašinu koja se skuplja i reciklira. Rubovi su skošeni kako bi se smanjio rizik od krhotina tijekom premazivanja i sastavljanja.
Faza 7 — Površinski premaz i zaštita od korozije
Goli neodimijski magneti brzo korodiraju u uvjetima okoline — granična faza zrna bogata Nd reagira s vlagom i kisikom, uzrokujući pucanje površine u roku od nekoliko dana — tako da svaki gotov magnet dobiva barem jedan zaštitni premaz.
| Vrsta premaza | Debljina (µm) | Otpornost na raspršivanje soli | Radna temp | Tipični slučaj upotrebe |
| Nikal-bakar-nikal (NiCuNi) | 15–25 (prikaz, stručni). (prikaz, stručni). | 24–96 h | Do 200°C | Općeindustrijski, senzori |
| cink (Zn) | 8–15 | 12–48 h | Do 150°C | Troškovno osjetljive aplikacije |
| Epoksidna smola | 15–25 (prikaz, stručni). (prikaz, stručni). | 48–240 h | Do 150°C | Okruženja visoke vlažnosti |
| Fosfatni epoksid | 10–20 (prikaz, stručni). | 24–72 h | Do 120°C | Vezani sklopovi magneta |
| Zlato/Srebro (plemeniti metal) | 1–5 | >500 h | Do 250°C | Medicinski implantati, zrakoplovstvo |
Tablica 1: Usporedba površinskih premaza neodimijskog magneta prema debljini, otpornosti na koroziju, radnoj temperaturi i prikladnosti primjene.
Faza 8 — Magnetizacija
Neodimijski magneti se magnetiziraju kao završni proizvodni korak podvrgavanjem obloženog dijela pulsirajućem magnetskom polju od 3-5 Tesla — znatno iznad koercitivnog polja magneta — koje usmjerava sve magnetske domene paralelno sa predviđenim smjerom.
Magnetizacija se provodi posljednja (nakon strojne obrade i premazivanja) jer jako magnetizirani dijelovi privlače željezne krhotine i opasni su za rukovanje u proizvodnim okruženjima. Magnetizator za pražnjenje kondenzatora isporučuje impuls u trajanju od milisekunde kroz namotanu zavojnicu koja je dizajnirana za određeni oblik magneta. Djelomična magnetizacija (npr. višepolni uzorci u prstenastim magnetima) postiže se uporabom segmentiranih nizova zavojnica.
Koje su vrste neodimijskih magneta dostupne i po čemu se razlikuju?
Vrste neodimijskih magneta označene su njihovim produktom maksimalne energije (BHmax u MGOe) nakon čega slijedi sufiks slova koji označava njihovu sposobnost koercitivnosti pri visokim temperaturama — u rasponu od standardnog (bez sufiksa) preko H, SH, UH, EH, do AH za toplinski najstabilnije razrede.
| Ocjena | BHmax (MGOe) | Remanencija Br (T) | Maks. radna temp | Sadržaj Dy/Tb | Tipična primjena |
| N35–N52 (standardno) | 35–52 (prikaz, stručni). | 1.17–1.48 | 80°C | Nijedan | Zvučnici, potrošačka elektronika |
| N35H – N50H | 35–50 (prikaz, stručni). | 1.17–1.43 | 120°C | Niska | BLDC motori, pumpe |
| N35SH–N45SH | 35–45 (prikaz, stručni). | 1.17–1.35 | 150°C | srednje | Servo motori, robotika |
| N28UH–N40UH | 28–40 (prikaz, ostalo). | 1.04–1.26 | 180°C | Visoko (Dy-heavy) | EV vučni motori |
| N28EH–N38EH | 28–38 (prikaz, stručni). | 1.04–1.22 | 200°C | Vrlo visoka (Dy Tb) | Zrakoplovni aktuatori |
| N28AH – N33AH | 28–33 (prikaz, ostalo). | 1.04–1.15 | 220°C | Maksimalno (bogat Tb) | Geotermalna energija visokih performansi, u bušotini |
Tablica 2: Usporedba stupnja neodimijskog magneta prema energetskom produktu, remanenciji, maksimalnoj radnoj temperaturi, sadržaju teških rijetkih zemalja i primjeni.
Kakvi su sinterirani neodimijski magneti u usporedbi s spojenim neodimijskim magnetima?
Sinterirani neodimijski magneti nude do tri puta veći produkt magnetske energije od spojenih razreda, ali su ograničeni na jednostavnije geometrije; vezani magneti žrtvuju magnetsku izvedbu u zamjenu za složene dijelove mrežnog oblika bez otpada od strojne obrade.
Vezani neodimijski magneti proizvode se miješanjem brzo ugašenog praha NdFeB (veličine čestica 50–200 µm) s polimernim vezivom (obično najlonom, PPS-om ili epoksidom) i kompresijskim ili injekcijskim prešanjem smjese u konačni oblik. Budući da je prah nasumično orijentiran (izotropan), BHmax vrijednosti dosežu samo 8–12 MGOe — u usporedbi s 35–52 MGOe za anizotropne sinterirane stupnjeve.
| Vlasništvo | Sinterirani NdFeB | Vezani NdFeB |
| BHmax (MGOe) | 35–55 (prikaz, ostalo). | 5–12 |
| Gustoća (g/cm³) | 7.4–7.6 | 5.0-6.2 |
| Složenost oblika | Niska (requires machining) | Visoko (mrežasti kalup) |
| Otpornost na koroziju (goli) | Loše (zahtijeva premaz) | Umjereno (pomaže polimerno vezivo) |
| Tolerancija dimenzija | ±0,05 mm (zemlja) | ±0,03 mm (lijevani) |
| Relativni trošak po jedinici | viši | Niskaer (at scale) |
| Tipične primjene | EV motori, vjetroturbine, MRI | Tvrdi diskovi, koračni motori, senzori |
Tablica 3: Izravna usporedba sinteriranih u odnosu na spojene neodimijske magnete po ključnim karakteristikama izvedbe i proizvodnje.
Zašto je kontrola kvalitete tako kritična u proizvodnji neodimijskih magneta?
Jedna serija neodimijskih magneta izvan specifikacija može uzrokovati demagnetizaciju motora na terenu, što košta 10–100x više od samog magneta u jamstvenim zahtjevima i ponovnim radovima sklopa — čineći rigoroznu kontrolu kvalitete komercijalno najvažnijim aspektom proizvodnog procesa.
Standardni testovi kontrole kvalitete koji se provode na svakoj proizvodnoj seriji uključuju:
- Ispitivanje magnetskih svojstava (BH krivulja) — histerezografsko mjerenje Br, Hcb, Hcj i BHmax prema standardima IEC 60404-5 / MMPA
- Provjera dimenzija — CMM ili optički komparator za provjeru tolerancija izvlačenja (obično ±0,05 mm za sinterirane stupnjeve)
- Ispitivanje slanim sprejom (ASTM B117) — otpornost premaza na koroziju provjerena na 35°C, atmosferi 5% NaCl
- Adhezija premaza (ispitivanje poprečnim rezom, ISO 2409) — osigurava cjelovitost premaza pod mehaničkim opterećenjem
- Ispitivanje starenja na visokim temperaturama — magneti držani na maksimalnoj nazivnoj temperaturi 100 sati; gubitak protoka mora ostati ispod 5%
- XRF / ICP kemijska analiza — potvrđuje sastav legure unutar ±0,5% specificiranog sadržaja rijetkih zemalja
- Mjerenje gustoće — Arhimedova metoda; gustoća ispod 7,40 g/cm³ ukazuje na neprihvatljivu poroznost u sinteriranim vrstama
Koje inovacije oblikuju način na koji se danas izrađuju neodimijski magneti?
Tri glavne inovacije redefiniraju proizvodnju neodimijskih magneta: tehnologija difuzije na granici zrna (GBD), strategije smanjenja teških rijetkih zemalja i aditivna proizvodnja sklopova magneta.
Grain Boundary Diffusion (GBD)
GBD je komercijalno najznačajnija novija inovacija. Umjesto ravnomjernog miješanja disprozija ili terbija u cijeloj leguri, Dy/Tb fluoridna ili oksidna prevlaka se nanosi na površinu magneta, a zatim difundira duž granica zrna na 800-950°C. Teška rijetka zemlja koncentrira se točno tamo gdje je potrebna - na površinama zrna - povećavajući koercitivnost za 30-50% uz korištenje 50-70% manje disprozija od konvencionalnih metoda miješanja. Za proizvođače električnih vozila koji se suočavaju s ograničenjima opskrbe disprozijem, ovo je poboljšanje transformativno.
Nisko ili nula teške formulacije rijetkih zemalja
Istraživački programi usmjereni na neto-zero disprozijeve magnete napreduju kroz pročišćavanje zrna do veličina čestica ispod 3 µm. Finija zrna s jednom domenom mogu postići Hcj vrijednosti iznad 25 kOe bez disprozija na temperaturama do 120°C — dovoljno za mnoge dizajne EV motora. Obrada vrućim deformiranjem, alternativa sinteriranju, proizvodi nanokristalne mikrostrukture s veličinom zrna od 200-400 nm, omogućujući vrijednosti koercitivnosti nemoguće s konvencionalnim sinteriranjem.
Aditivna proizvodnja i spojene složene geometrije
Mlazom veziva i 3D ispisom kompozita NdFeB-polimera koji se temelji na ekstruziji sada se proizvode složeni oblici magneta — uključujući Halbachove nizove, segmentirane prstenove i topološki optimizirane rotore motora — koje je nemoguće proizvesti konvencionalnom strojnom obradom. Dok proizvodi magnetske energije trenutačno dosežu samo 8-15 MGOe, očekuje se da će kontinuirani razvoj anizotropnih tiskanih magneta (poravnavanje čestica tijekom tiskanja s primijenjenim poljem) podići vrijednosti iznad 20 MGOe u sljedećih pet godina.
FAQ: Kako se izrađuju neodimijski magneti
P1: Koliko vremena je potrebno za proizvodnju neodimijskog magneta od sirovina?
Tipičan proizvodni ciklus od taljenja legure do gotovog, obloženog i magnetiziranog magneta traje 7–14 radnih dana u standardnom proizvodnom pogonu. Samo sinteriranje i žarenje zahtijevaju 12-20 sati rada u peći; premazivanje i stvrdnjavanje dodajte još 1-3 dana, ovisno o odabranom sustavu premaza.
P2: Mogu li neodimijski magneti izgubiti svoj magnetizam tijekom proizvodnje?
Da — izlaganje temperaturama iznad Curiejeve točke (310–340°C za standardni NdFeB) trajno uništava magnetizam. Zbog toga je magnetizacija posljednji korak. Tijekom sinteriranja na 1050–1100°C, materijal je iznad svoje Curiejeve temperature i nije magnetičan; magnetska orijentacija postavljena tijekom prešanja očuvana je u kristalnoj strukturi (anizotropija), a ne u magnetskim domenama, i obnavlja se kada se magnet magnetizira na kraju procesa.
P3: Zašto se većina neodimijskih magneta proizvodi u Kini?
Kina kontrolira otprilike 85–90% globalnog kapaciteta za preradu rijetke zemlje i oko 70% proizvodnje sinteriranih NdFeB magneta. Ova dominacija odražava desetljeća ulaganja u rudarsku infrastrukturu rijetkih zemalja (osobito u unutarnjoj Mongoliji i provinciji Jiangxi), vertikalnu integraciju od rude do gotovog magneta i ekonomije razmjera izgrađene na velikoj domaćoj potražnji potrošačke elektronike, energije vjetra i industrije električnih vozila. Proizvodni pogoni u Japanu, Njemačkoj i Sjedinjenim Državama postoje, ali rade u znatno manjem opsegu.
P4: Koja je razlika između N52 i N35 u smislu proizvodnje?
Magneti N52 zahtijevaju neodimij veće čistoće (>99,5% čistoće Nd) , stroža kontrola veličine čestica (prosjek <3,5 µm) tijekom mlaznog mljevenja i preciznije upravljanje temperaturom sinteriranja kako bi se postigla maksimalna teoretska gustoća i poravnanje zrna. Klase N35 toleriraju šire procesne prozore. Kao rezultat toga, prinosi N52 po radu peći obično su 15-25% niži od razreda N35, što ih čini proporcionalno skupljima nego što bi sugerirala sama razlika u energentu.
P5: Mogu li se neodimijski magneti reciklirati?
Da, ali infrastruktura za recikliranje u komercijalnim razmjerima ostaje ograničena. Dekrepitacija vodikom može se primijeniti na magnete na kraju životnog vijeka za dobivanje praha NdFeB, koji se zatim ponovno prerađuje u nove magnete ili okside rijetkih zemalja. Stope oporabe neodimija iz magnetnog otpada dosežu 95% korištenjem hidrometalurških ruta. Rastući zakonodavni pritisak — posebice u Zakonu o kritičnim sirovinama EU-a — ubrzava ulaganja u zatvorene sustave recikliranja za električna vozila i magnete za vjetroturbine.
P6: Koje su sigurnosne mjere potrebne u proizvodnji neodimijskih magneta?
NdFeB prah je piroforan — može se spontano zapaliti u zraku kada veličina čestica padne ispod 10 µm. Sve operacije mljevenja, prešanja i rukovanja prahom provode se u inertnoj atmosferi (dušik ili argon) s razinama kisika ispod 100 ppm. Magnetizirani gotovi dijelovi iznad stupnja N42 stvaraju sile veće od 100 N između susjednih dijelova i mogu uzrokovati ozbiljne ozljede priklještenjem; protokoli rukovanja zahtijevaju alate od obojenih metala, odstojnike i postupke s dvije osobe za magnete promjera većeg od 50 mm.
Zaključak
Razumijevanje kako se prave neodimijski magneti — od precizne kemije legure preko lijevanja trake, vodikove dekrepitacije, mlaznog mljevenja, prešanja magnetskim poljem, vakuumskog sinteriranja, strojne obrade, presvlačenja i konačnog magnetiziranja — osposobljava inženjere, timove za nabavu i dizajnere proizvoda za donošenje pametnijih odluka o izvoru, pisanje boljih specifikacija i pouzdano rješavanje kvarova u izvedbi.
Proizvodni proces je nemilosrdan: kontaminacija kisikom u fazi mljevenja, odstupanje od 10°C tijekom sinteriranja ili premala debljina premaza mogu se izravno prevesti u kvarove na terenu koji su višestruko vrijedni nabavne cijene magneta. Jednako tako, inovacije kao što su difuzija granica zrna i Dy-lean formulacije brzo mijenjaju ono što je moguće postići — smanjujući rizik opskrbnog lanca uz zadržavanje ili poboljšanje performansi.
Budući da potražnja za električnim vozilima, vjetroturbinama, robotikom i medicinskim uređajima i dalje nadmašuje ponudu teških elemenata rijetkih zemalja, i proces proizvodnje i znanost o materijalima iza neodimijski magneti ostat će među strateški najvažnijim temama u naprednoj proizvodnji u doglednoj budućnosti.
